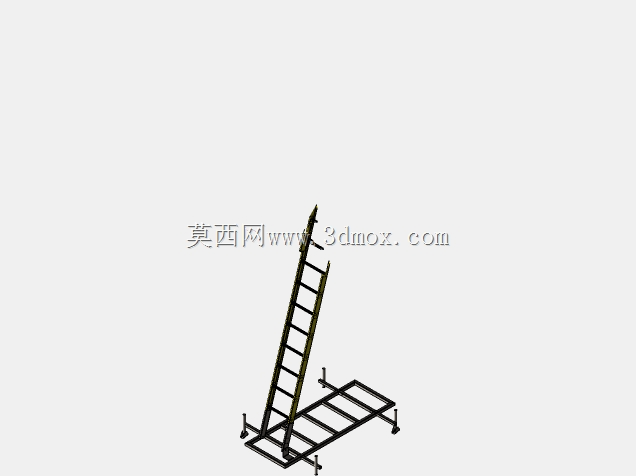

工业用方管焊接矩形承载框架结构

　　这类方管焊接框架在工业现场的应用场景十分广泛，小到自动化生产线旁的物料暂存托架，大到光伏组件安装底架、设备外围防护栏的基础骨架，都能见到同结构的设计身影。从实际用途来看，该框架主要承担均匀分布载荷的承载功能，可作为平台面板的下部支撑骨架，上方铺设钢板、格栅板或者绝缘板后，就能形成可供人员操作、物料摆放、轻型设备放置的作业平面，也可作为输送线的侧边支撑梁、设备检修走台的基础承重结构，部分场景下还可作为非标设备的主机架，用来固定安装气动元件、传动组件、检测模块等功能部件。

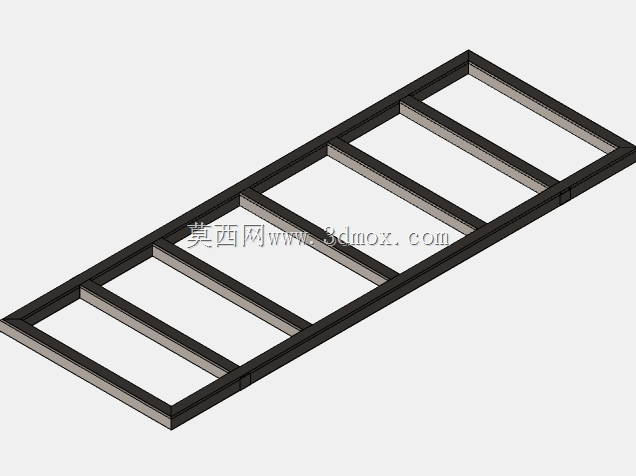

　　从功能特性上分析，该框架采用等间距横撑分隔的设计，每一段分隔区间的跨度经过受力校核，避免单根纵梁跨距过大导致的挠度超标问题，整体采用矩形截面型材焊接成型，相比同重量的角钢、槽钢框架，抗扭、抗弯的截面特性更优，在承受垂直方向均布载荷时，各根型材的受力分配更均匀，不会出现局部应力集中导致的型材变形。框架的所有连接节点均采用满焊工艺处理，焊后打磨去除焊渣与焊瘤，既保证连接强度，也避免尖锐边角对安装人员造成划伤，整体结构无多余的凸起部件，外轮廓规整，便于后续的表面喷塑、镀锌等防腐处理，也适配现场的模块化拼接需求。

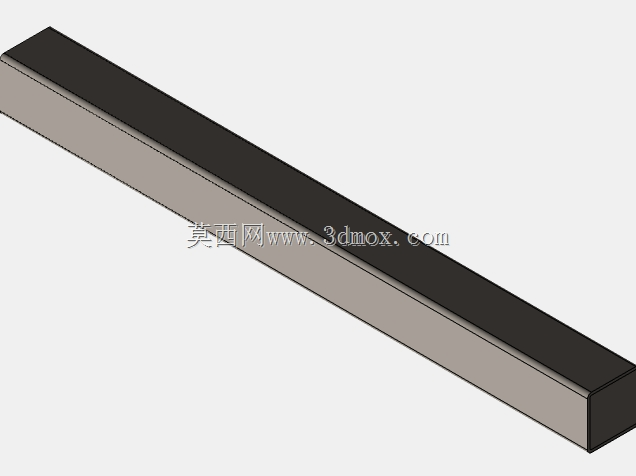

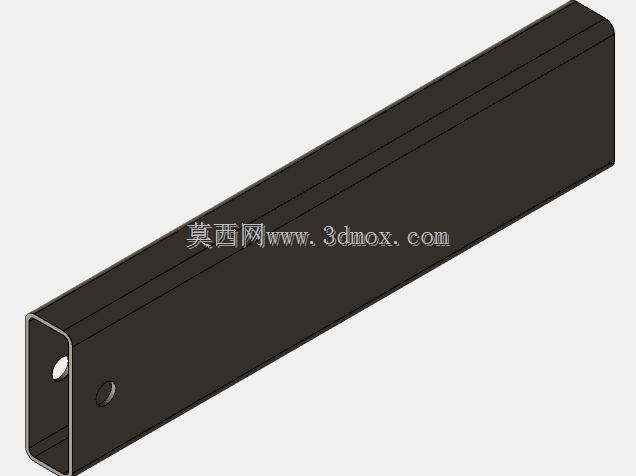

　　设计思路上，这类框架优先选用标准规格的空心方管作为原材料，不需要额外开模定制型材，采购成本低、下料加工便捷，所有型材的切割端面均为90度直切，不需要复杂的斜切、相贯线切割工序，普通的砂轮切割机或者金属带锯床就能完成下料作业，对加工设备的要求不高，适合中小机加工车间批量制作。横撑的排布间距结合实际承载需求设定，若上方放置的物料单重较大，可适当缩小横撑间距，若仅作为轻型走台支撑，可适当放大间距减少型材用量，纵梁采用通长设计，没有中间断开的拼接节点，避免拼接位置的强度薄弱点，整体框架的长宽尺寸可根据现场安装空间灵活调整，型材的壁厚也可根据额定承载重量对应选择，设计冗余度充足。

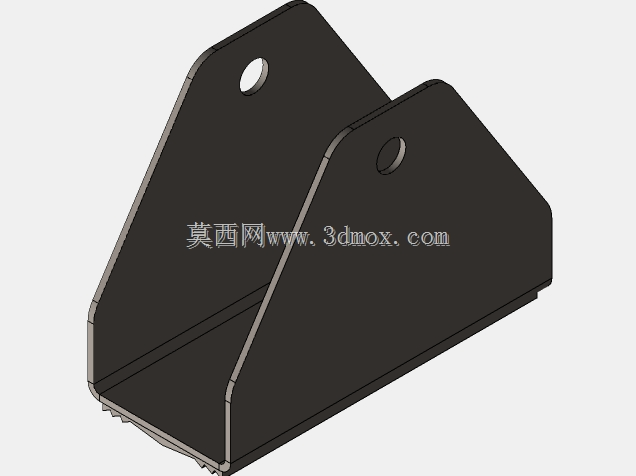

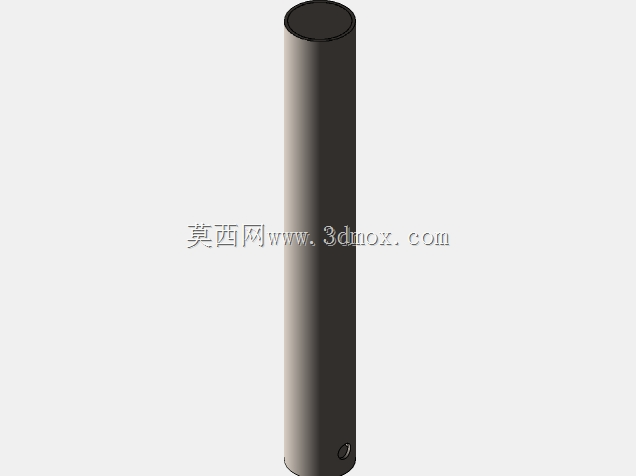

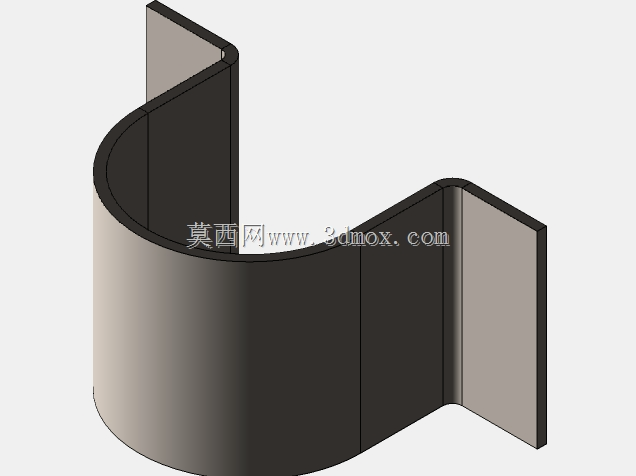

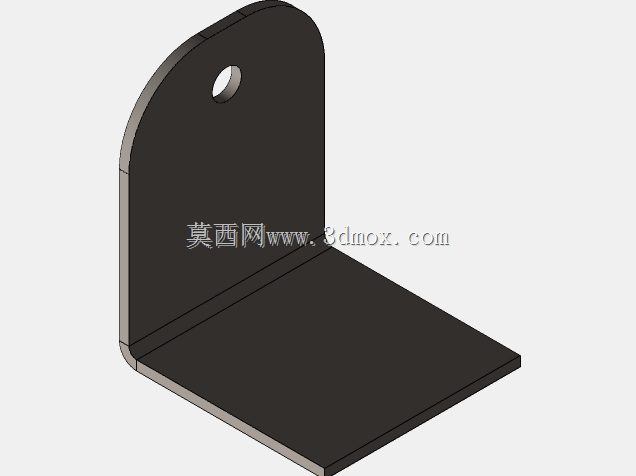

　　关于外形尺寸与安装边界，该框架为长条形矩形结构，长宽比约为3:1，整体高度为单根方管的截面高度，属于低剖面的扁平框架，安装时不需要预留过多的垂直方向空间，可直接通过膨胀螺栓固定在水泥地面上，也可通过脚轮连接组件安装万向脚轮做成移动推车的底盘。框架的外边缘没有外凸的连接件，相邻框架之间可直接并排拼接形成更大面积的支撑平面，拼接缝隙可控制在2mm以内，不会出现卡料、绊脚的问题。安装时需要注意框架的平面度调校，通过底部的调平螺栓调整各支撑点的高度，避免框架悬空导致受力时出现焊缝开裂的问题，若作为设备主机架使用，需要在对应安装部件的位置预先焊接安装螺母板，减少现场钻孔的工作量。

　　在实际建模过程中，这类框架的建模需要重点关注型材的拼接间隙控制，焊接结构的型材对接处预留0.5-1mm的焊接收缩余量，避免建模时零间隙对接导致实际焊接后出现尺寸超差，所有型材的壁厚参数要与实际采购的型材规格一致，方便后续生成准确的型材下料清单，框架的倒角处理仅针对外轮廓的尖锐边角，内部横撑与纵梁的连接位置不需要额外倒角，减少不必要的加工工序。
