车辆转向机构齿条齿轮传动组件设计

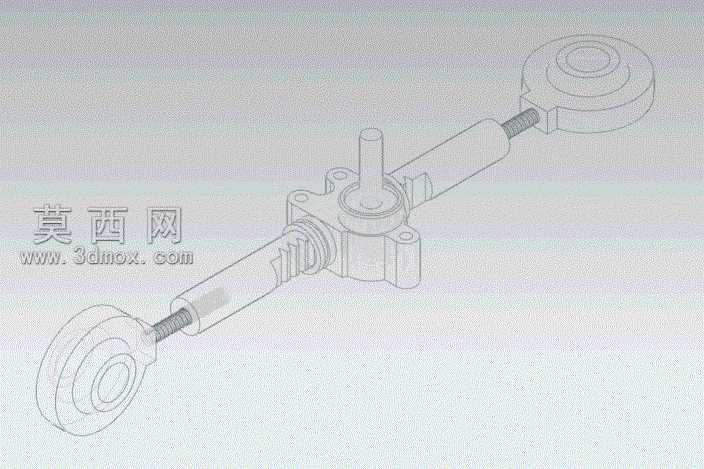

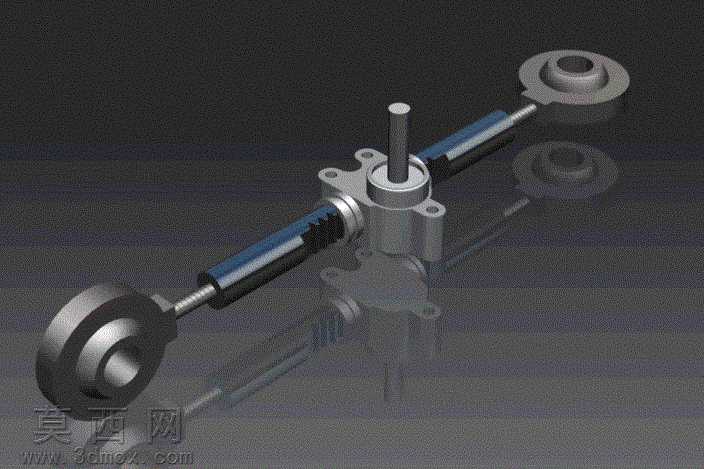

本作品为车辆转向系统核心的齿条齿轮传动组件三维模型，采用NX软件完成全参数化建模与渲染工作。建模阶段首先依据机械设计手册中齿轮齿条的啮合参数规范，确定齿轮模数、压力角、齿顶高系数等核心参数，通过参数化草图绘制齿轮的渐开线齿廓，经拉伸、阵列生成齿轮实体，同时匹配齿条的齿形参数完成齿条主体建模，保证二者啮合间隙控制在合理公差范围内，避免传动卡滞或间隙过大的问题。组件中的转向输入轴、两端连接球头、安装固定支座均采用同步建模方式完成，各部件间的装配约束完全还原实际装配关系，输入轴与齿轮的同轴度约束、齿条的轴向滑动约束、支座的安装定位约束均严格按照实际工装要求设置，可直接用于后续的运动仿真验证。材质渲染阶段针对不同部件匹配对应材质属性：齿轮与齿条采用40Cr调质钢材材质，表面设置细微的磨削纹理与金属哑光质感，还原传动部件的加工表面特征；输入轴与连接螺杆采用镀锌钢材材质，表面带有轻微的金属反光特性；两端的连接球头与固定支座采用铸钢材质，表面设置均匀的铸造颗粒质感，区分不同加工工艺的部件外观差异；背景采用深灰色哑光地面，添加柔和的环境反射效果，突出组件的结构层次。设计思路围绕车辆转向的实际工况展开，在保证齿轮齿条传动比符合转向轻便性要求的前提下，优化了齿条的行程长度与齿轮的转动角度匹配关系，同时在安装支座处预留了标准的螺栓安装孔位，两端球头结构采用通用的转向拉杆连接尺寸，可直接适配多数乘用车辆的转向系统改装或教学演示需求，模型整体结构完整无冗余特征，各部件均可单独导出用于工程图生成或数控加工编程。
