竞赛用精密直线滑台机械结构

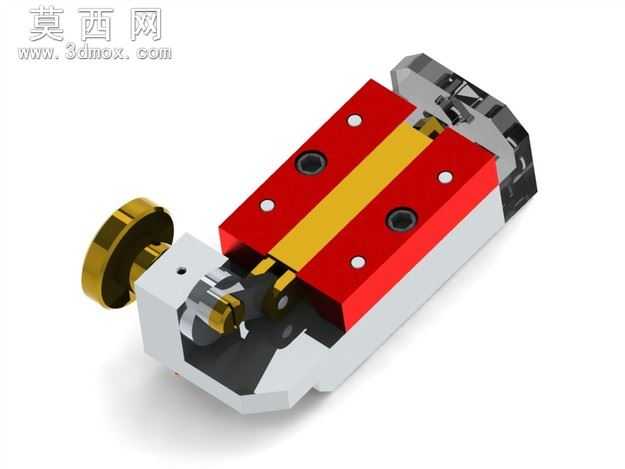

该作品为机械知识竞赛主题的精密直线滑台三维建模作品，整体采用SolidWorks完成全参数化建模，所有零件均按照实际机械加工公差标准设计，可直接导出工程图用于实物制作。建模过程中首先搭建滑台的基座主体，基座采用灰铸铁材质的视觉表现，建模时特意保留了安装定位孔、侧边调节槽的细节特征，通过拉伸、切除、倒角等基础特征组合完成基座的实体构建，同时对基座的安装基准面做了平面度的参数约束，保证后续装配的精度。滑台的运动部分采用红黄色的阳极氧化铝材质渲染，红色的滑座主体上设计了四个沉头安装孔，用于固定上层负载，中间的黄色条为导轨的防尘密封胶条，建模时对胶条的圆弧过渡、与滑座的贴合间隙都做了精细化处理，还原了实际工业滑台的密封结构细节。侧边的调节手轮采用黄铜材质渲染，手轮的滚花纹理通过圆周阵列特征实现，手轮与内部的丝杠传动结构做了完整的运动约束，建模时还原了丝杠螺母副的配合结构，可在软件中实现滑台的直线进给运动仿真。整体装配过程严格按照实际机械装配流程完成，从基座的固定、导轨的安装、丝杠螺母副的配合到滑座的锁紧、手轮的装配，所有配合关系均采用同轴、重合、距离等标准配合，未出现冗余约束，保证了模型的可编辑性。渲染阶段采用工作室光照环境，对金属材质的反射度、粗糙度做了反复调试，黄铜手轮的金属光泽、铝合金滑座的磨砂质感、铸铁基座的哑光效果都得到了准确呈现，同时添加了柔和的地面阴影，提升了模型的整体立体感。设计思路上以工业级直线滑台为原型，针对竞赛展示的需求做了结构简化，去除了复杂的伺服驱动部分，保留了核心的手动调节、直线进给功能，既能够清晰展示机械传动的核心原理，也具备足够的结构完整性用于教学演示。
