齿形啮合式手动动力离合传动机构

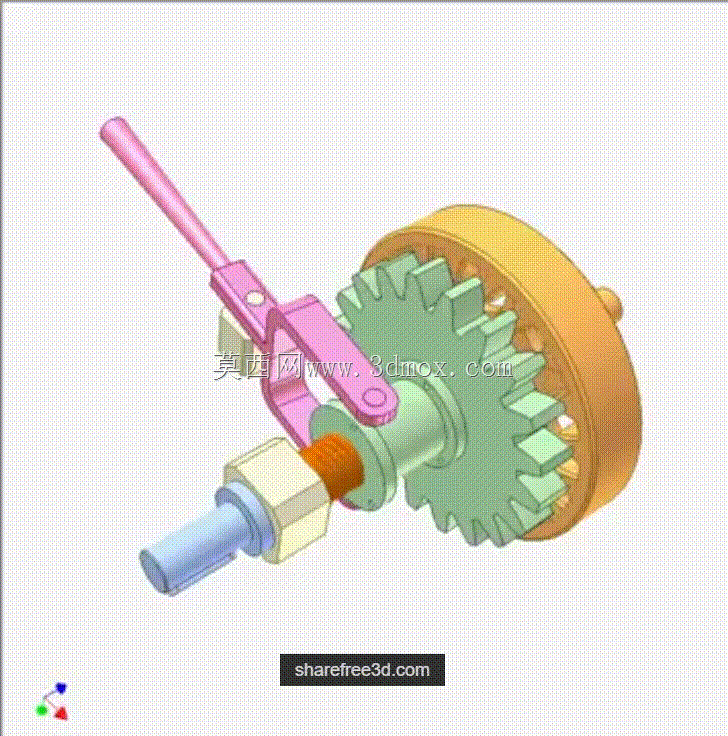

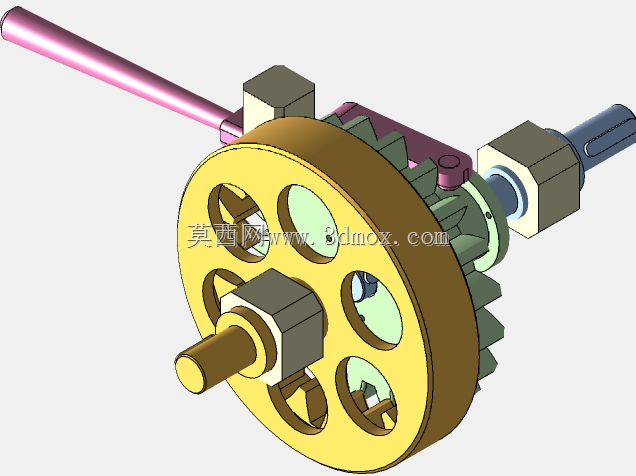

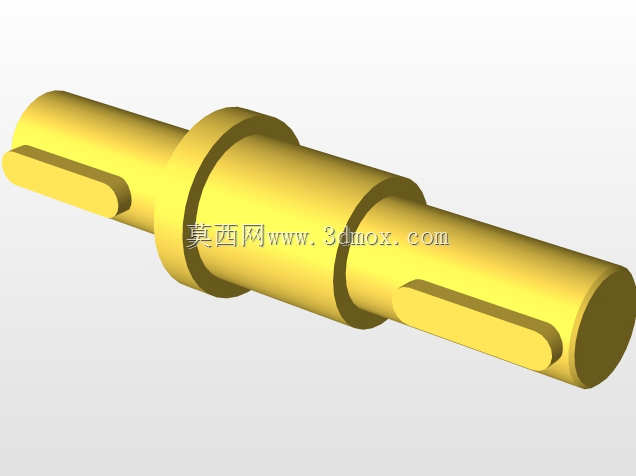

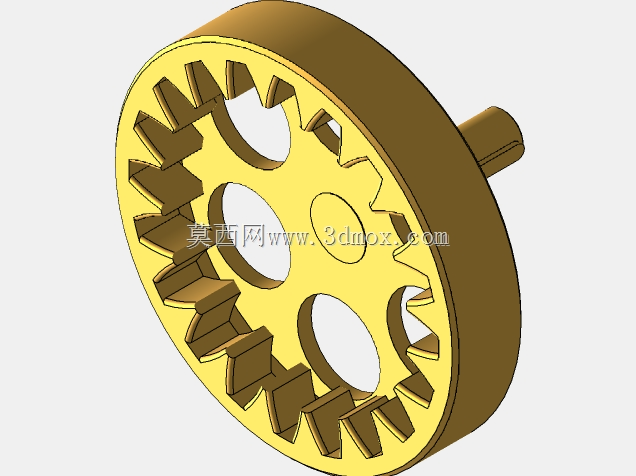

　　在中小功率的间歇传动场景中，这类齿形离合结构的应用覆盖范围极广，从台式轻工加工设备的手动进给切换，到小型试验台架的动力通断控制，再到教学演示用的机械原理实训台，都能见到这类结构的实际落地。区别于摩擦式离合器依赖接触面摩擦力传递扭矩的特性，齿形啮合结构依靠齿牙的嵌合完成动力传递，不存在打滑风险，传动比恒定，能在紧凑的安装空间内传递更大的额定扭矩，非常适合对传动精度有要求、不需要在高速运转状态下完成离合操作的工位。从结构设计逻辑来看，这套机构的主动端与橙色驱动轴做刚性连接，轴端加工有均匀分布的矩形啮合齿，齿侧预留了合理的拔模斜度，既保证啮合过程中齿牙能顺利导入，也避免负载状态下齿面出现应力集中导致的崩齿问题。

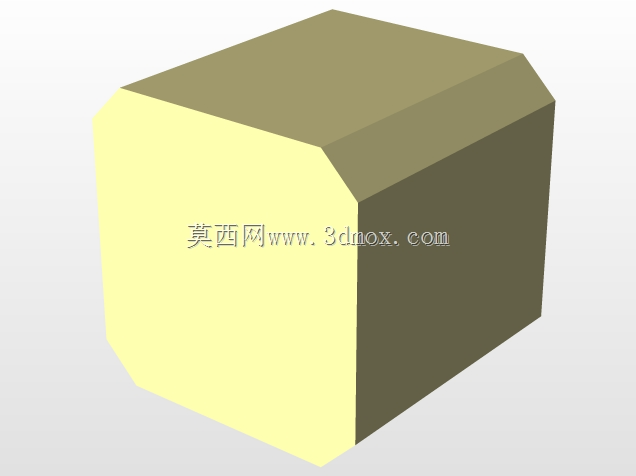

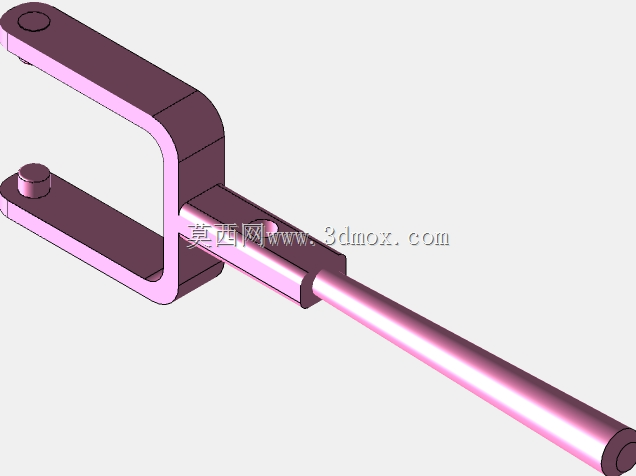

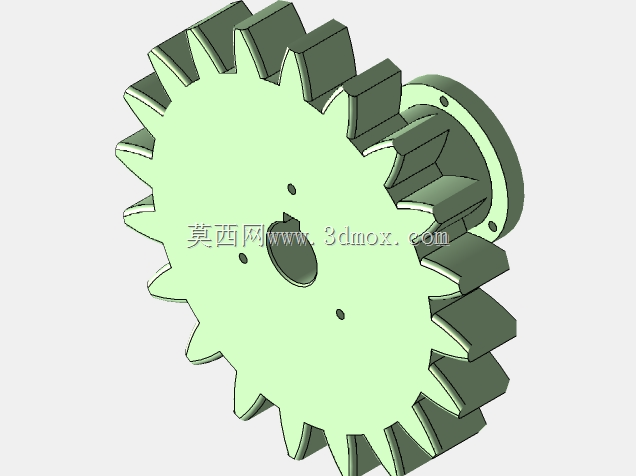

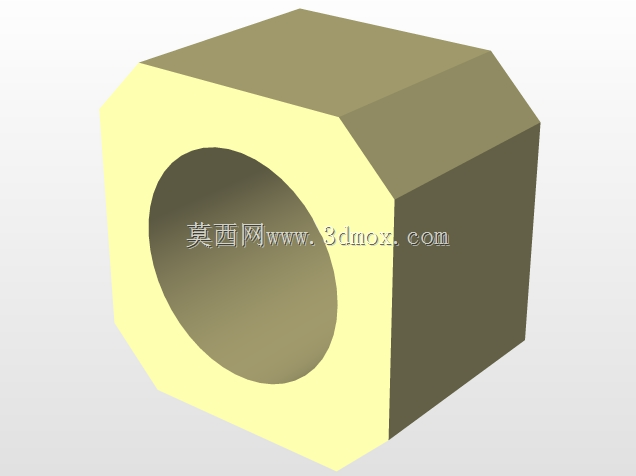

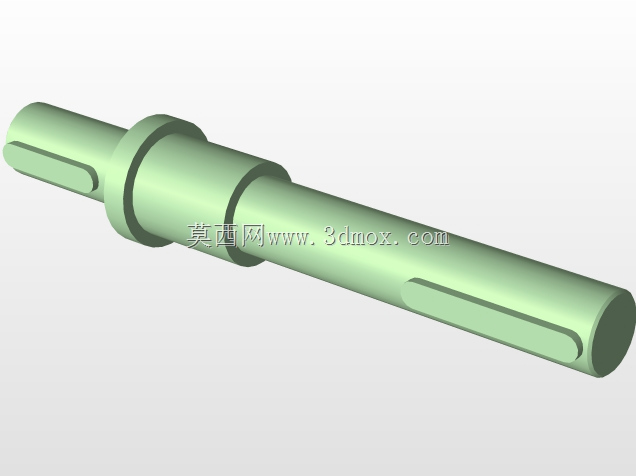

　　从动端的离合滑套通过导向平键与从动轴连接，可沿轴向做直线滑动，滑套与主动轴对接的端面加工有与主动端完全匹配的齿形，滑套的环形卡槽内嵌入粉红色操纵杆的拨叉端，拨叉的摆动支点固定在设备的机架墙板上，扳动操纵杆即可带动滑套轴向移动，实现齿牙的啮合与脱开。整套机构的轴向复位依靠布置在从动轴轴肩与滑套端面之间的圆柱螺旋压缩弹簧实现，弹簧的预紧力经过核算，既保证正常传动状态下齿牙不会因为设备振动出现意外脱开，也能保证手动扳动操纵杆时不需要过大的操作力，当需要断开动力时，扳动操纵杆克服弹簧推力将滑套拨至脱开位置，机架上配套的定位钢珠结构会将操纵杆锁定在断开位置，避免滑套在弹簧力作用下自动回位，这部分定位结构属于常规的机架附属配件，

　　在核心传动结构展示中做了简化处理。从安装边界来看，这套离合机构的径向最大尺寸不超过主动轴直径的2.5倍，轴向总行程仅为齿牙的啮合长度，一般控制在8到12毫米区间，不需要额外预留过大的安装空间，非常适合集成在现有传动链的中间段，不需要对原有设备的轴系布局做大幅改动。设计过程中需要重点关注几个核心参数的匹配：首先是齿牙的数量，齿数过少会导致啮合冲击大，离合操作时的对位难度高，齿数过多则会降低齿根强度，削弱整体的扭矩承载能力，常规中小功率场景下选择6到8个齿是兼顾操作便利性与结构强度的最优区间；其次是齿面的硬度匹配，主动端齿面与滑套齿面需要做差异化的热处理，避免同硬度金属长期啮合出现齿面冷焊粘连的问题；最后是弹簧的刚度选型，

　　刚度过大会导致离合操作力过大，刚度过小则会出现啮合不可靠、传动过程中自动脱开的故障。在实际装配调试环节，需要保证主动轴与从动轴的同轴度误差控制在0.05毫米以内，同轴度偏差过大会导致齿牙啮合时出现偏载，加速齿面的不均匀磨损，严重时还会出现齿牙卡滞、无法顺利离合的问题。拨叉与滑套环形卡槽的配合间隙需要控制在0.2到0.3毫米之间，间隙过小会导致滑套转动时与拨叉出现过度摩擦，增加传动阻力，间隙过大则会导致滑套轴向窜动量大，啮合状态下齿牙的接触长度不足，降低承载能力。这类齿形离合结构因为结构简单、加工难度低、工作可靠、维护成本低，在很多不需要高速离合的手动操作设备上完全可以替代结构更复杂的摩擦式离合器，尤其适合教学场景下的机械原理演示，能非常直观地展示啮合传动、轴向滑动操纵、弹簧复位等经典机械结构的工作逻辑，帮助初学者快速理解离合机构的核心工作原理。
