工件静电消除空气吹扫清理装置

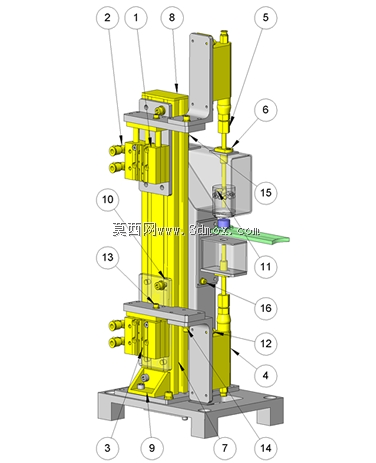

　　在3C电子零部件加工、精密注塑件后处理、薄膜分切产线这类对工件表面洁净度、静电残留量有严苛要求的工位，常规的单一吹气除尘往往无法同时满足表面浮尘清理与静电消除的双重需求，带静电的工件还会反向吸附空气中的悬浮尘粒，导致清洁后短时间内再次出现脏污问题，这套双工位空气吹扫清理结构正是针对这类产线痛点设计的集成式处理单元。整套机构采用立式双列对称布局，底部为整块加工的碳钢安装底板，底板上预留了4处M8沉头安装孔，可直接固定在生产线旁的铝型材机架台面或者独立工作支架上，整体安装占用的台面边界尺寸控制在长280mm、宽160mm范围内，竖直方向总高度为390mm，不会对产线原有工件输送路径造成干涉，适配高度在200mm以内的各类扁平类、

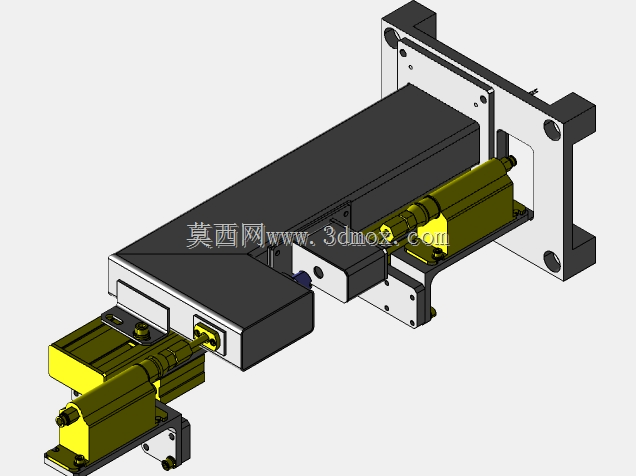

　　小型壳体类工件的通过式处理。结构核心的升降动作采用双列直线光轴配合滑台实现，上下两组滑台分别对应上下两个吹扫工位，每个滑台都搭载了独立的空气喷嘴安装位与电离器固定支架，其中上方工位的电离风嘴垂直向下布置，下方工位的电离风嘴垂直向上布置，可同时对工件的上下两个表面进行吹扫作业，避免单方向吹扫出现的清洁死角。滑台的驱动采用紧凑型笔形气缸，气缸行程设置为80mm，可根据工件的实际厚度调整滑台的伸出限位，让风嘴与工件表面始终保持15-20mm的最佳吹扫距离，这个距离区间既可以保证电离风的覆盖范围，又不会因为距离过近导致气流冲击造成薄壁工件变形，也不会因为距离过远削弱静电消除与除尘效果。气路部分采用集成式汇流板设计，

　　所有气路接头都布置在滑台的侧方安装面上，避免气管随滑台升降过程中出现弯折、缠绕问题，每个风嘴的供气支路上都预留了节流阀安装位，可根据工件表面的脏污程度单独调整上下风嘴的吹气压力，针对表面易刮花的光学类工件可将气压调低至0.2MPa，针对附着切削碎屑的金属机加工件可将气压调高至0.5MPa，适配不同材质工件的处理需求。电离器与风嘴采用同轴布置结构，电离针位于风嘴的出气通道中心位置，压缩空气从风嘴喷出时会将电离产生的正负离子直接吹向工件表面，快速中和工件表面携带的静电荷，从根源上避免清洁后的工件再次吸附浮尘。整套机构的动作逻辑与产线的工件到位传感器联动，当工件被输送至两个风嘴的中间位置时，上下滑台同步伸出到预设位置，电磁阀打开供气，

　　吹扫动作持续2-3秒后滑台退回，工件继续向下一工位流转，整个过程无需人工干预，可直接嵌入自动化产线实现连续作业。在结构细节设计上，所有滑动配合面都加装了自润滑铜套，长期往复运行无需频繁加注润滑脂，竖直立柱的表面做了硬质阳极氧化处理，避免车间内的切削液、清洗剂飞溅造成立柱表面锈蚀，影响滑台的滑动顺畅度。风嘴的安装位置设计了±5mm的角度调节余量，可根据工件的外形轮廓调整吹气角度，针对带有凹槽、盲孔的复杂结构工件，可将风嘴调整为斜向吹扫，将凹槽内部积存的碎屑彻底吹出。不同于市面上常见的单工位固定风嘴吹扫结构，这套双位对吹的结构可以在不增加产线长度的前提下完成工件双面的清洁与静电消除，整体结构紧凑，零部件通用化程度高，大部分标准件都可以直接从市面采购，后期维护更换成本低，既可以作为独立的离线清理工位使用，也可以直接集成到自动化装配线、检测线的前段工序，在工件进入装配、检测环节前完成表面清洁与静电消除，避免静电击穿电子元器件、尘粒造成外观不良等问题，有效提升产线的良品率。
