带滚轮移动式拖车支撑千斤顶结构

　　在商用车维保、物流场站拖车停靠作业场景里，这类带滚轮的拖车千斤顶支架是高频使用的支撑工装，主要承担半挂拖车脱挂后的驻车承重、高度调平、临时顶升对位的功能，区别于固定安装在挂车前端的支腿结构，这款带移动滚轮的设计可以灵活转场，适配多台拖车交替停靠的作业需求，不用在每台挂车上配置固定支腿，能有效降低车队的设备配置成本。

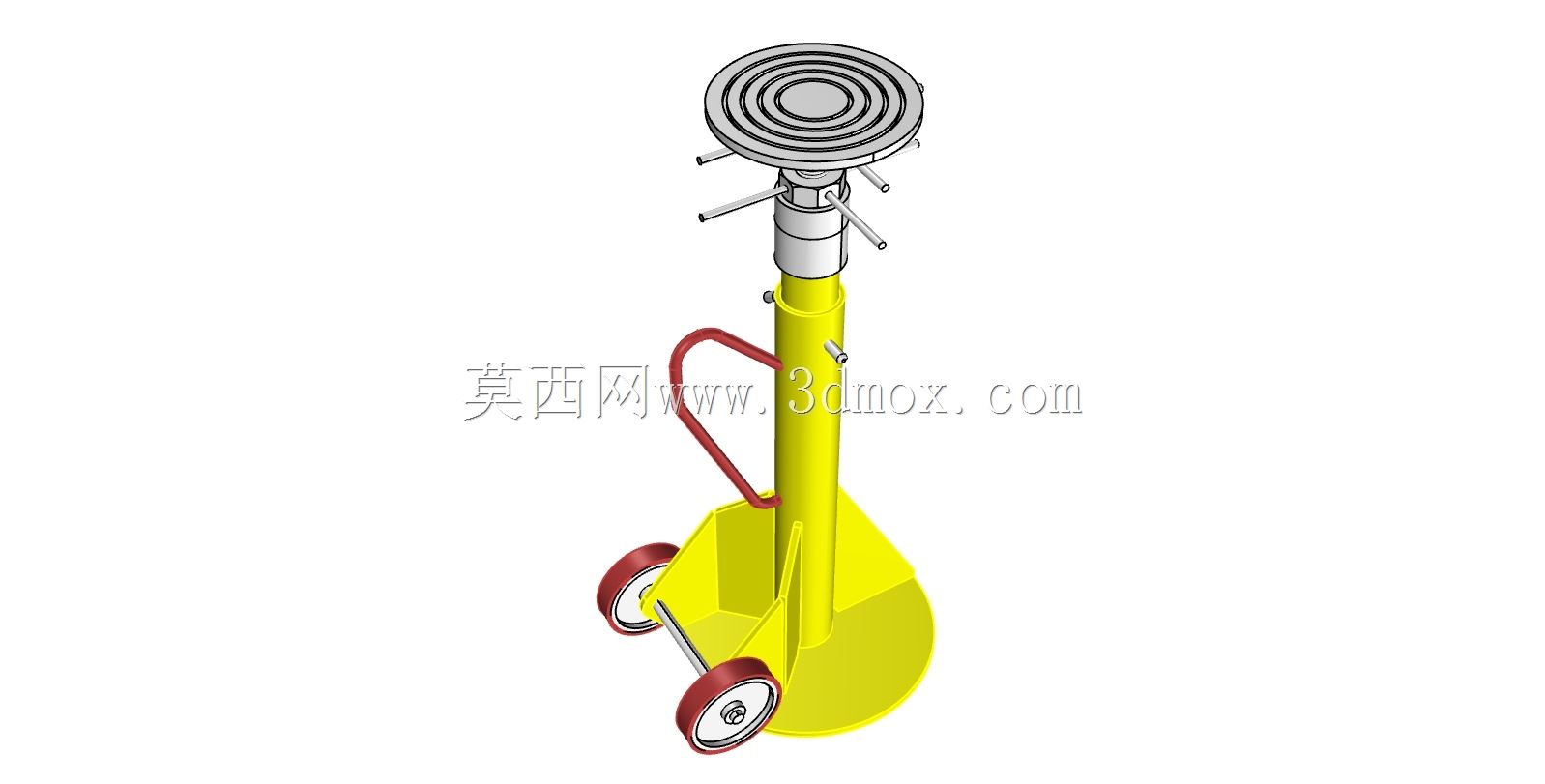

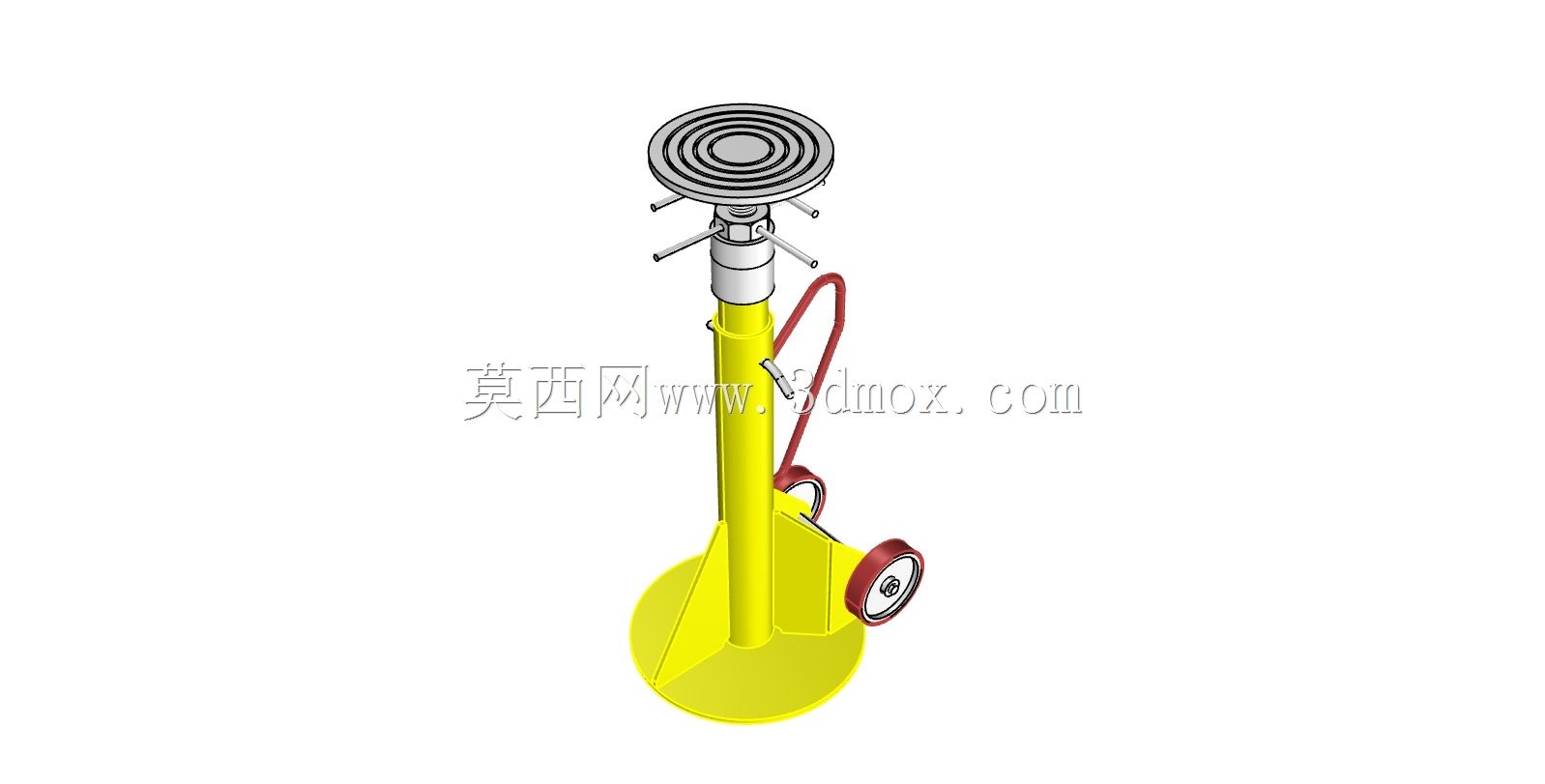

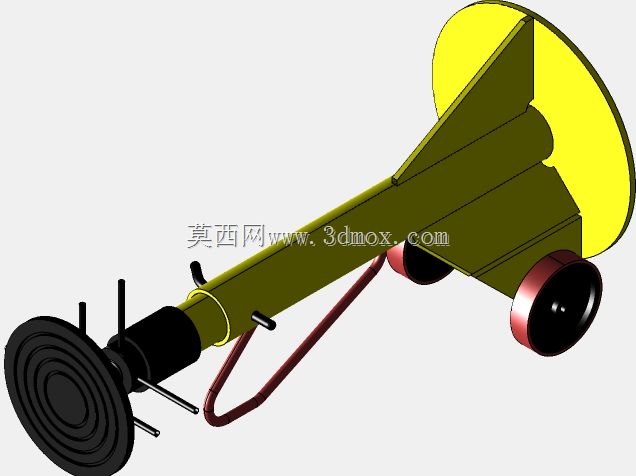

　　从功能特性来看，这款支撑设备采用单柱式液压顶升结构，主体承重柱采用厚壁无缝钢管加工，柱身做了等距的锁止孔位设计，当液压顶升到位后，可以插入钢制锁销实现机械硬限位，避免液压系统泄压带来的沉降风险，承重端顶部采用带同心圆防滑纹路的圆形支撑盘，支撑盘直径大于柱身直径三倍以上，接触拖车底盘支撑位时可以分散压强，避免刮伤挂车底盘的支撑梁漆面，同时防滑纹路可以防止车辆轻微晃动时支撑端出现滑移脱开的风险。柱身侧面配置了红色的钢制弯管扶手，一方面方便作业人员推移设备转场，另一方面可以作为顶升操作时的施力辅助点，作业人员可以扶住扶手稳定设备，避免顶升过程中设备出现倾斜。底部的移动滚轮采用双轮偏心布局，两个滚轮安装在底座的一侧，底座本身是大直径的圆形配重底座，当设备处于承重状态时，底座完全贴合地面，滚轮离地，依靠底座的大接触面积分散承重，不会出现滚轮受压变形的问题；需要移动设备时，只需要扶住扶手向下压，利用杠杆原理让底座翘起，滚轮接触地面后就可以轻松推移，单人即可完成设备的转场移位，不用额外借助搬运工具。

　　从设计思路层面拆解，这款结构的核心设计逻辑是平衡承重稳定性与移动便捷性，常规的固定支腿承重能力强但无法移动，普通小型千斤顶移动方便但支撑高度不足、承重后稳定性差，这款结构将两者的优势结合，底座采用铸铁配重结构，降低整体重心，顶升柱的轴线与底座圆心完全重合，承重时重力垂直传递到地面，不会产生偏载力矩。顶部支撑盘采用浮动式连接结构，和顶升柱顶端之间留有微小的转动间隙，当拖车停靠的地面存在轻微坡度时，支撑盘可以自适应贴合底盘支撑面，避免出现点接触导致的应力集中。柱身的锁止孔位间距设置为50mm，配合液压系统的无级顶升，可以实现任意高度的锁止固定，适配不同底盘高度的拖车车型，支撑高度调节范围覆盖常规半挂拖车、场内转运拖车的驻车支撑高度需求，最低支撑高度满足低底盘平板拖车的停靠要求，最大顶升高度可以适配高栏货运拖车的支撑位高度。

　　关于安装与使用的边界尺寸，这款设备的底座直径设计为400mm，作业时需要保证地面的平整度误差不超过10mm，地面承压能力不低于2MPa，避免承重时底座下陷；两个滚轮的轮距设置为220mm，推移时可以通过宽度不小于300mm的通道，适配场站内部狭窄通道的转场需求；顶部支撑盘的直径为180mm，对应拖车底盘的支撑位接触面积不小于支撑盘面积的80%，禁止用支撑盘边缘接触承重，避免出现偏载倾覆；扶手的握持高度距离地面900mm，符合成年作业人员的站立操作人机工程尺寸，推移和操作时不需要过度弯腰或者抬手，降低长时间作业的疲劳感。在实际维保作业中，这款设备还可以配合底盘维修作业使用，当拖车需要更换轮胎、检修车桥时，可以用该设备将拖车对应位置顶升到位，插入锁销后作为临时安全支撑，相比普通的卧式千斤顶，其支撑行程更长，直立式的结构占用底盘下方的空间更小，方便维修人员在车底开展作业。柱身表面采用黄色警示涂装，在场站环境下辨识度高，避免作业过程中被其他车辆剐蹭，扶手和滚轮支架采用红色涂装，和主体黄色形成强烈的视觉对比，作业人员可以快速识别操作部位，提升作业效率。
