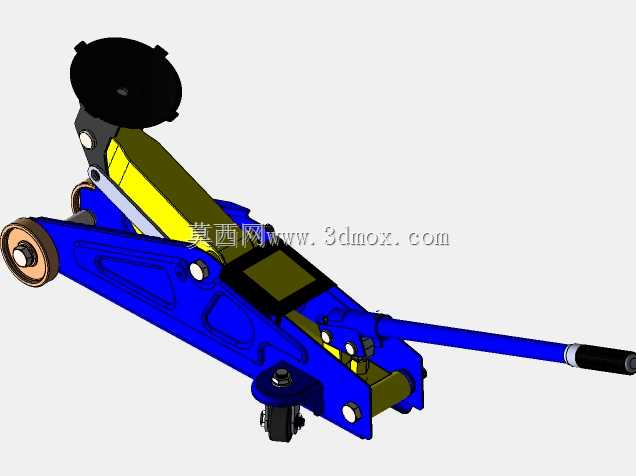

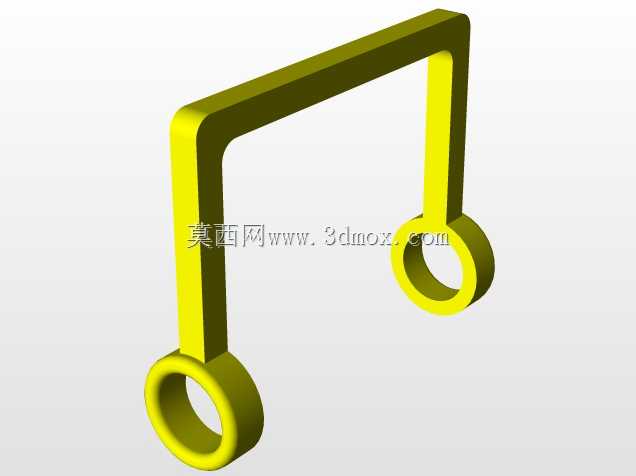

卧式液压起重千斤顶结构设计

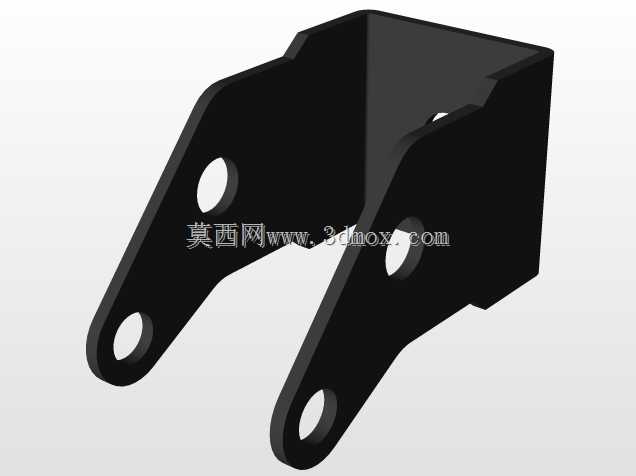

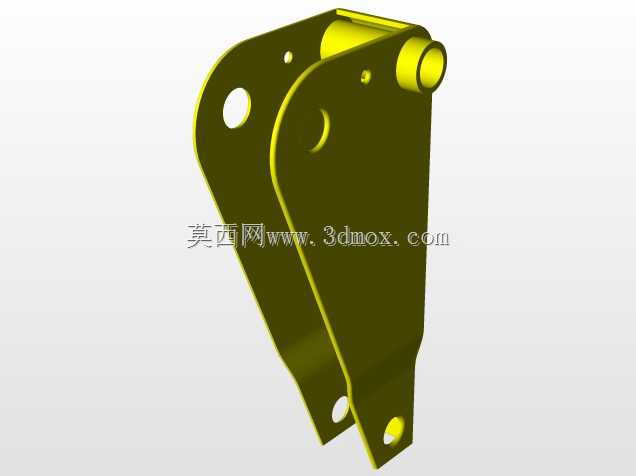

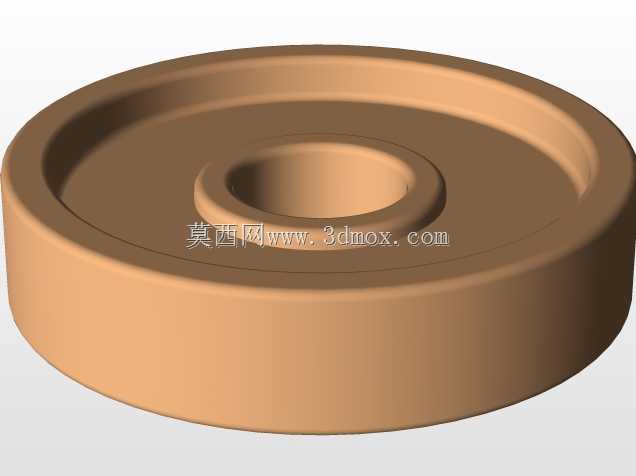

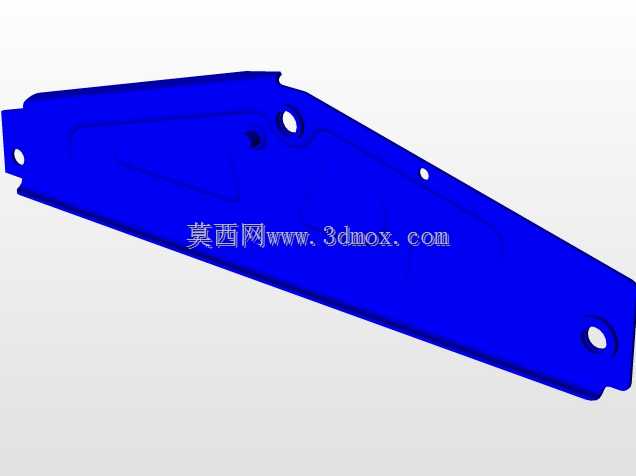

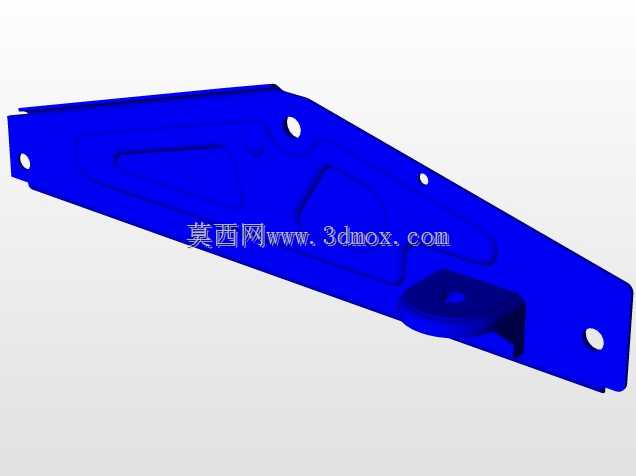

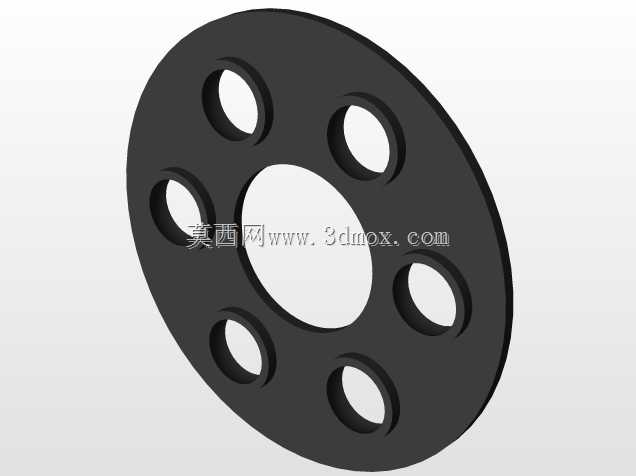

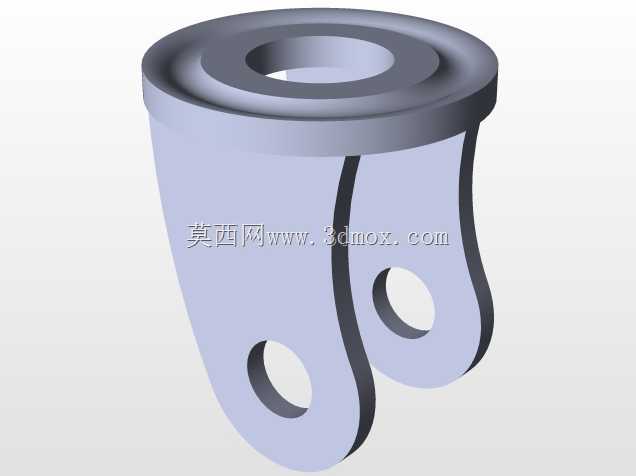

　　这款卧式液压起重设备的三维结构设计，完全围绕汽修场景的实际作业需求展开，日常在车辆维保工位上，它是更换轮胎、底盘检修作业里最常用的起重支撑设备，区别于立式千斤顶的垂直占用空间，卧式结构的低趴机身可以直接伸入大部分家用轿车、轻型SUV的底盘侧裙下方，不需要额外垫高作业地面，也不会因为车辆底盘过低出现设备无法对位的问题。从结构设计逻辑来看，整个设备的受力框架采用一体式冲压焊接的箱型梁结构，主臂的铰接点位置经过受力校核，在额定起重行程内，所有铰接销轴的剪切应力、主臂的弯曲形变都控制在材料许用应力范围内，不会出现起重过程中臂架形变过大导致的支撑失稳问题。机身前端的支撑托盘采用带防滑齿的圆盘结构，托盘与主臂顶端采用万向铰接设计，

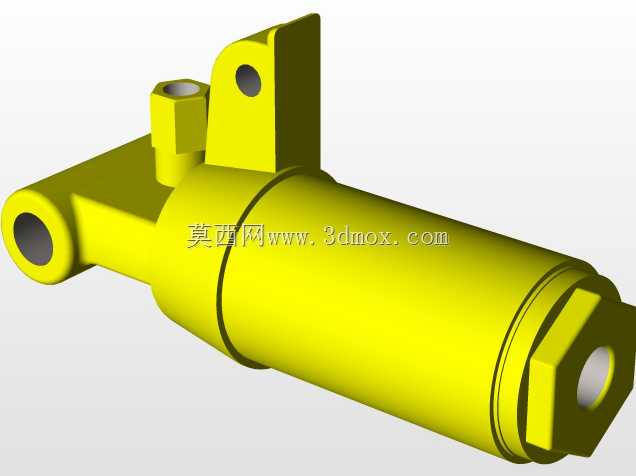

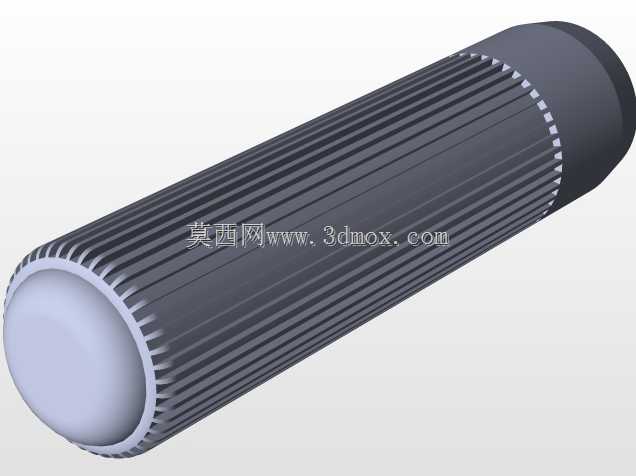

　　在臂架抬升过程中，托盘可以始终保持与车辆底盘支撑面的水平贴合，避免接触点打滑偏移，托盘表面的橡胶缓冲垫可以避免顶起过程中刮伤车辆底盘的防腐涂层。设备的操作杆采用加长分段式设计，操作端的防滑胶套可以提升按压操作的摩擦力，液压泵的进回油阀集成在操作杆连接座位置，操作人员不需要俯身调整阀门，只需要转动操作杆尾端就可以完成回油泄压的操作，控制车辆缓慢下降，泄压阀的阻尼经过调校，不会出现阀门开度过大导致负载快速下落的风险。机身底部的四个支撑脚轮，两个为定向承重轮布置在机身前端靠近铰接点的位置，两个为万向转向轮布置在机身后端，在空载状态下操作人员可以通过操作杆拖拽设备在平整的车间地面移动，转向灵活不需要额外搬运，脚轮的轮架采用加厚钢板冲压成型，

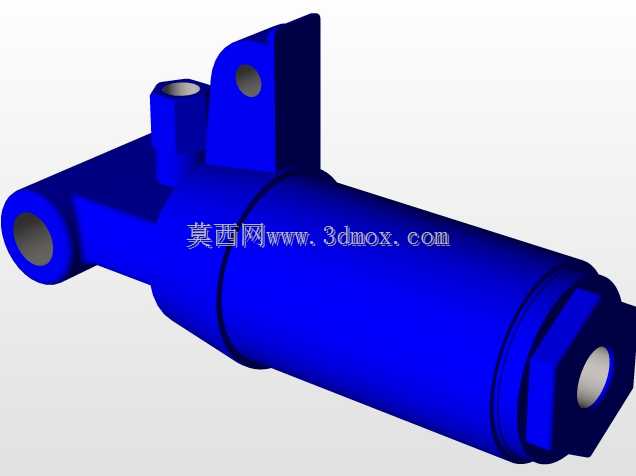

　　承重状态下不会出现轮架变形的问题。从安装边界尺寸来看，设备完全收拢状态下的整机高度控制在150mm以内，可以适配最小离地间隙130mm以上的车型底盘，最大抬升行程可以将支撑点抬升至450mm高度，足够满足维保作业时轮胎完全离开地面的空间需求，机身的横向宽度控制在200mm左右，在伸入底盘作业时不会与车辆侧裙、下摆臂等底盘部件发生干涉。液压系统的储油腔集成在机身主框架内部，不需要额外布置外置油箱，既压缩了整机的外形尺寸，也可以利用框架结构保护储油腔不会被外力磕碰损坏，液压油路的密封槽尺寸按照O型圈的压缩比标准设计，在额定工作压力下不会出现液压油渗漏的问题。设备尾部设置有过载保护溢流阀，当起重负载超过额定承载上限时，

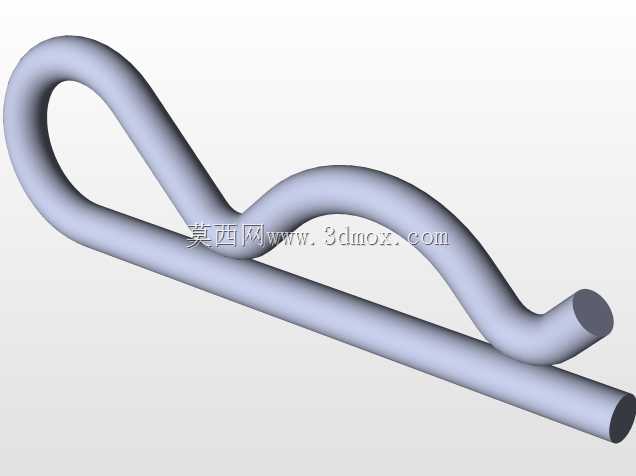

　　溢流阀会自动开启泄压，避免液压系统压力过高导致密封件损坏或者臂架过载断裂，这个设计完全符合汽修作业的安全规范要求，即使操作人员误操作超负载使用，也不会出现突发性的设备失效问题。在实际作业场景中，这款设备除了汽修维保使用，也可以在小型设备安装、五金加工工位上用于重型工件的抬升对位，低趴的机身可以伸入设备机架下方完成小行程的高度调整，相比起重葫芦这类吊装设备，它不需要额外搭建吊装架，在平整地面就可以快速完成作业准备，单人就可以完成全部操作流程。整个结构的所有铰接位置都设计有润滑注油孔，日常维护时只需要定期向注油孔加注润滑脂，就可以减少铰接销轴的磨损，延长设备的使用寿命，所有销轴都采用卡簧轴向定位，拆卸维护时不需要专用工具就可以完成销轴的更换，降低了后期维护的成本。
