手动螺旋起重顶升工具结构设计

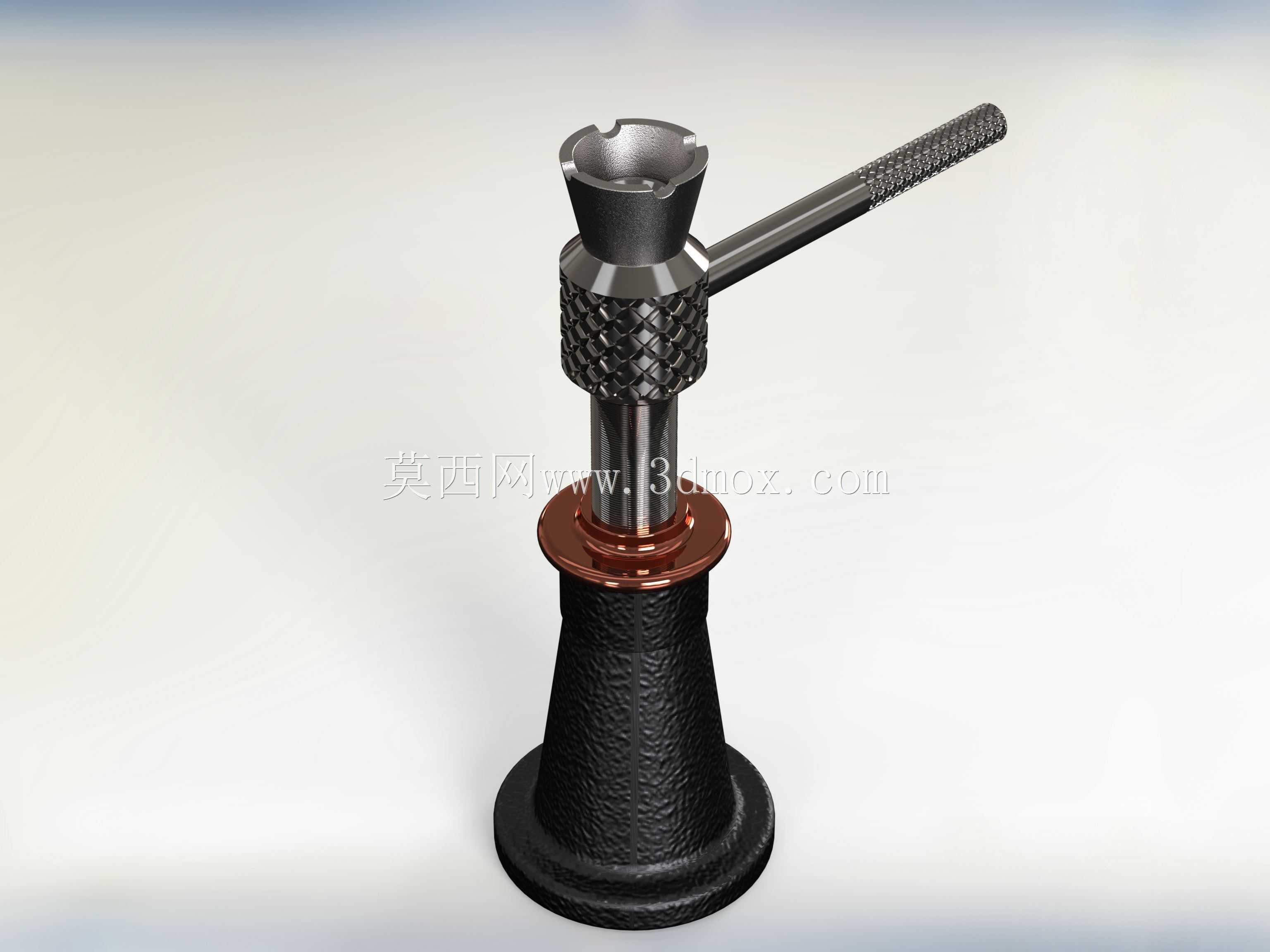

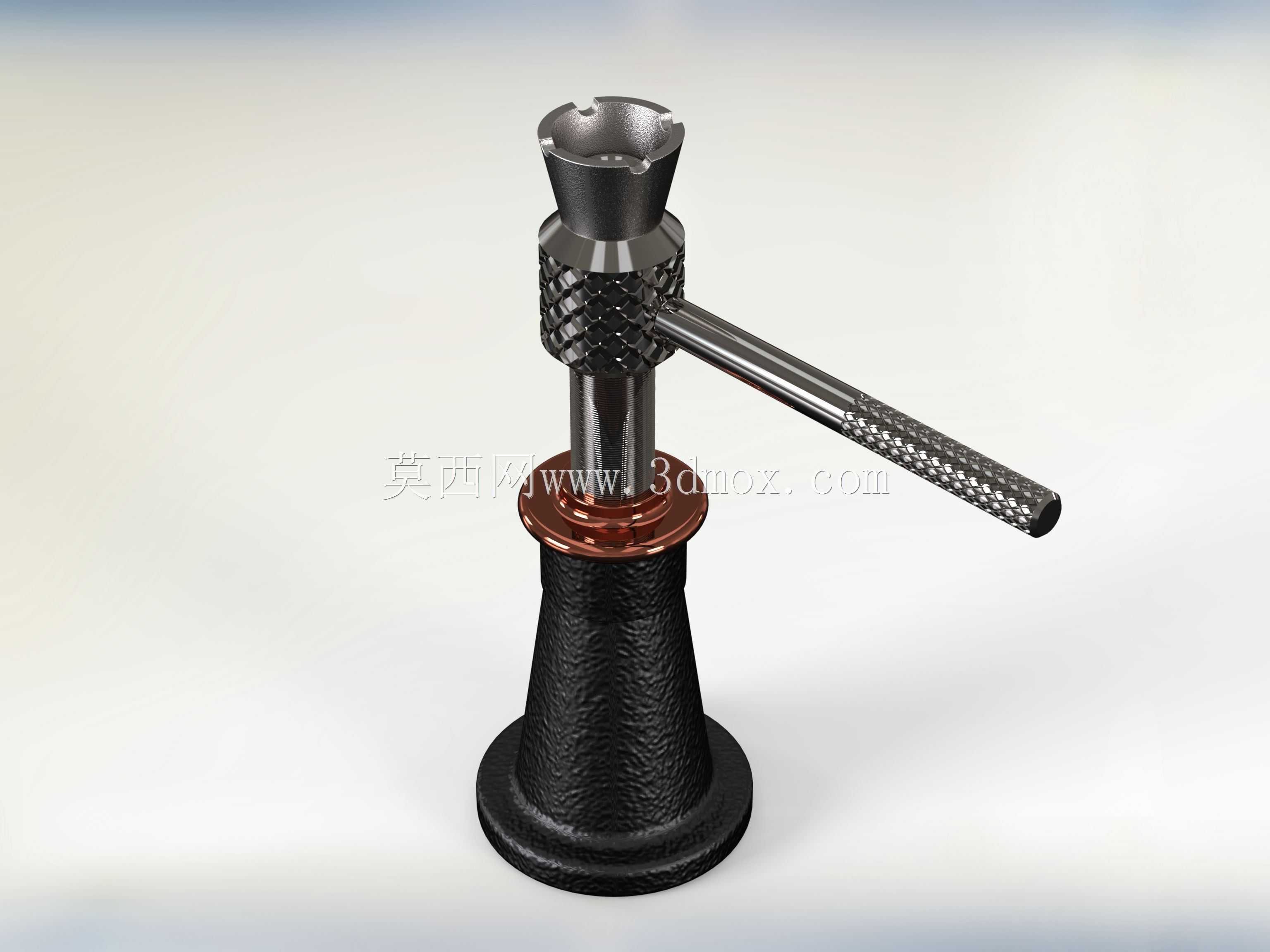

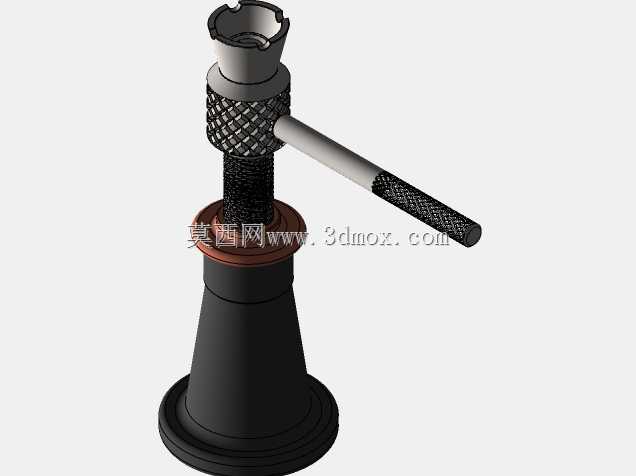

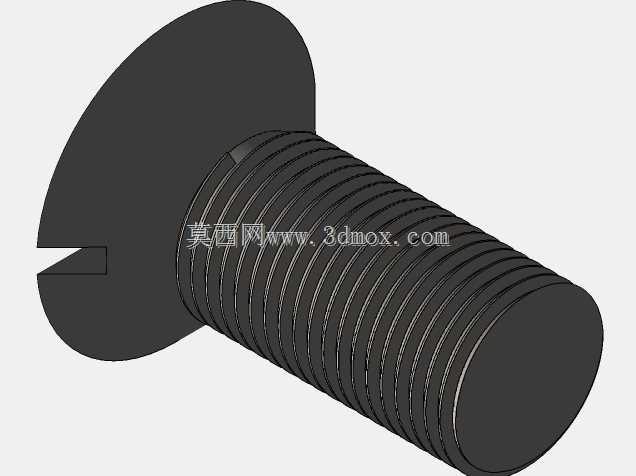

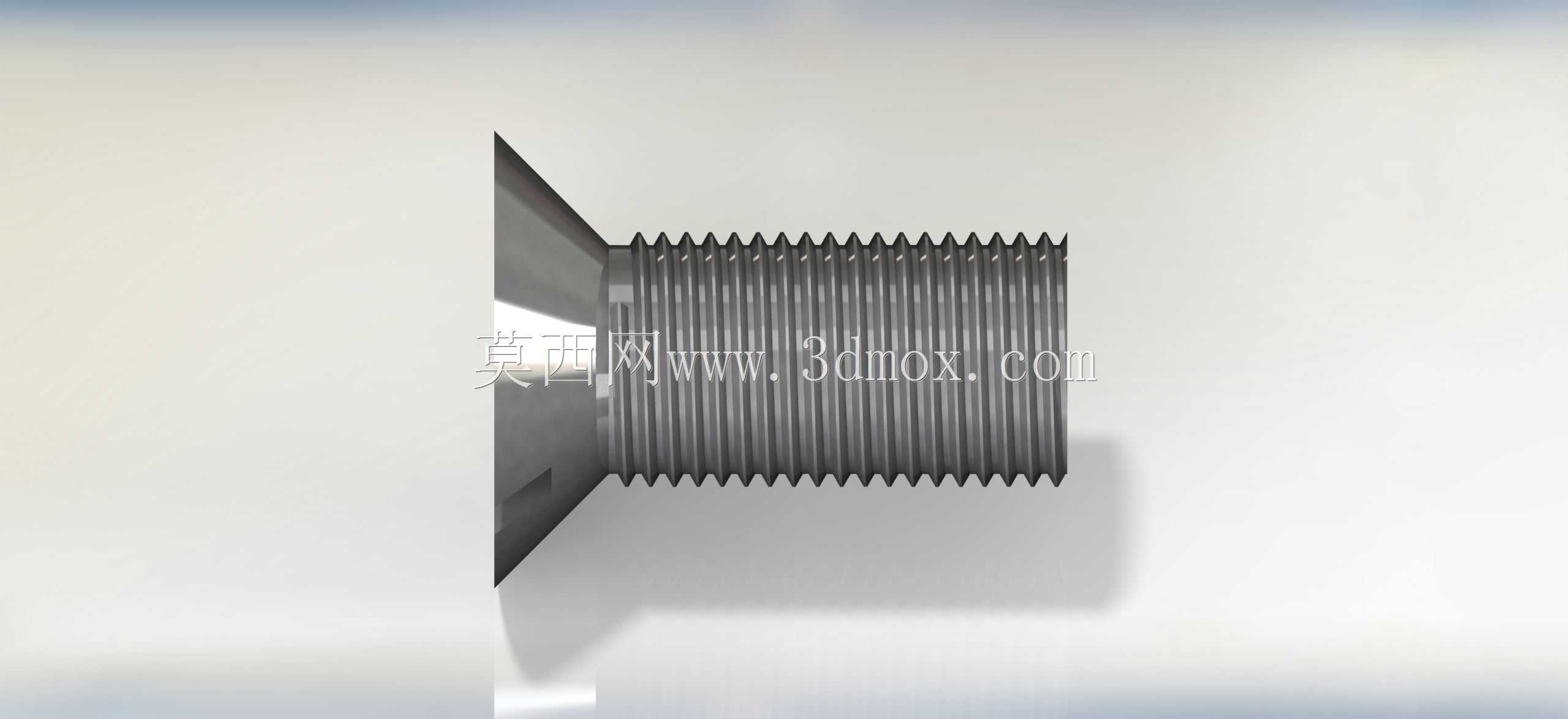

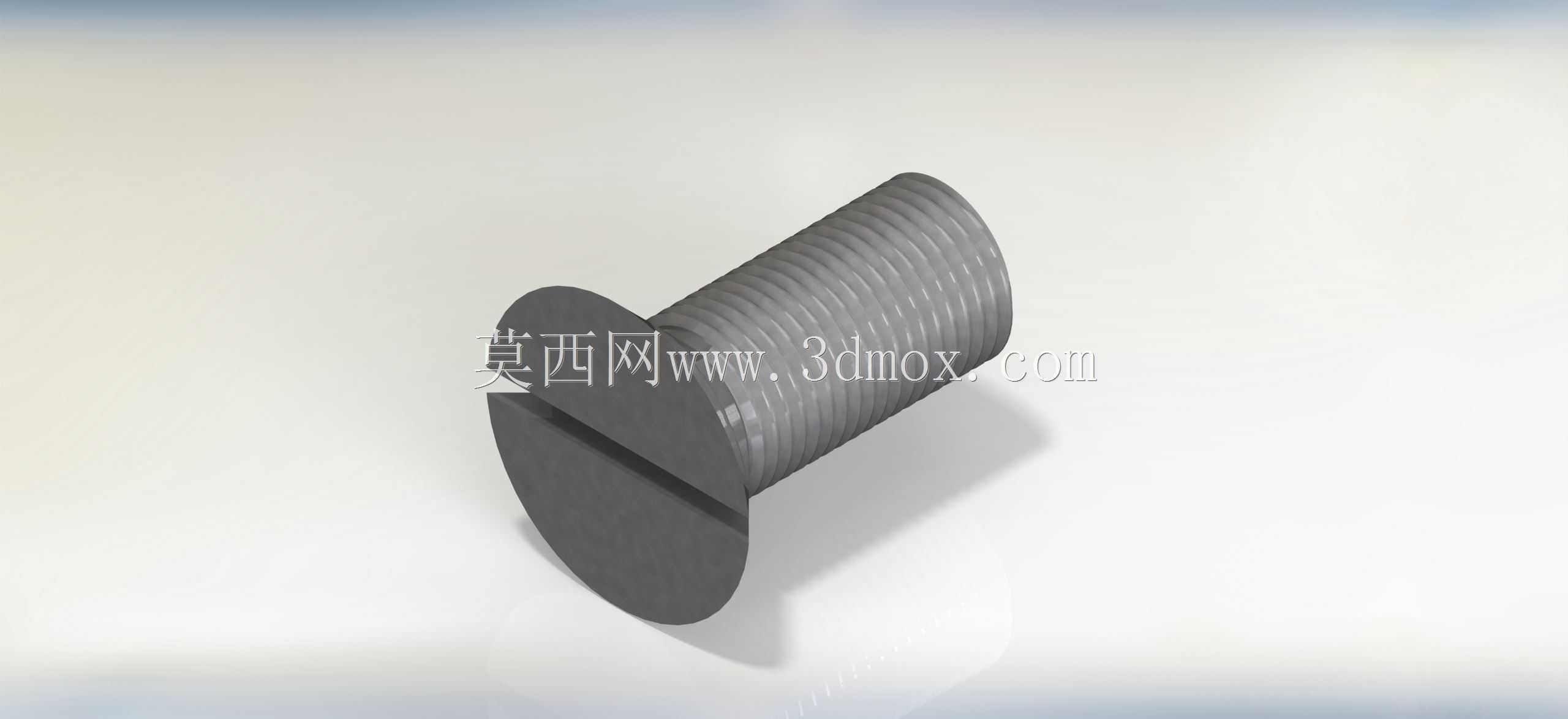

　　在车间设备检修、小型车辆换胎、重型构件调平这类作业场景里，手动螺旋顶升工具的出场率一直不低，它不需要外接动力源，完全依靠人力操作就能完成中等负载的举升作业，对野外无供电、狭小空间作业的适配性远高于液压类顶升设备。这款螺旋顶升结构的核心承重路径从底部支撑座开始，通过梯形丝杠副将操作杆的回转运动转化为顶帽的直线升降动作，梯形螺纹的自锁特性是整个结构的安全核心，即便操作人员撤去施加在操作杆上的力，顶升状态也不会自行回落，完全规避了负载下坠的风险，这也是它能被广泛应用在房屋地基调平、飞机地面维护时水平稳定器微调这类对安全冗余要求极高场景的核心原因。

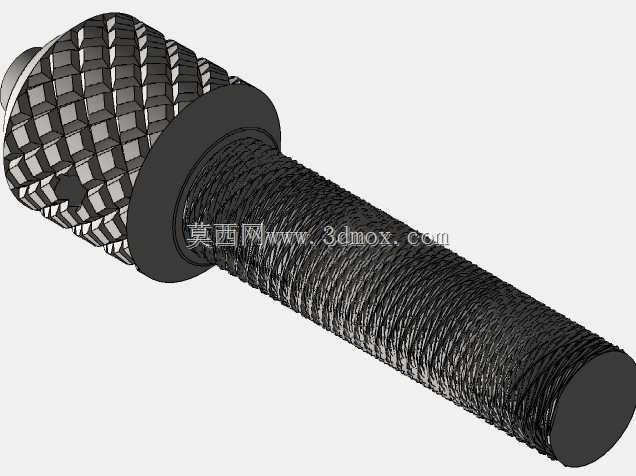

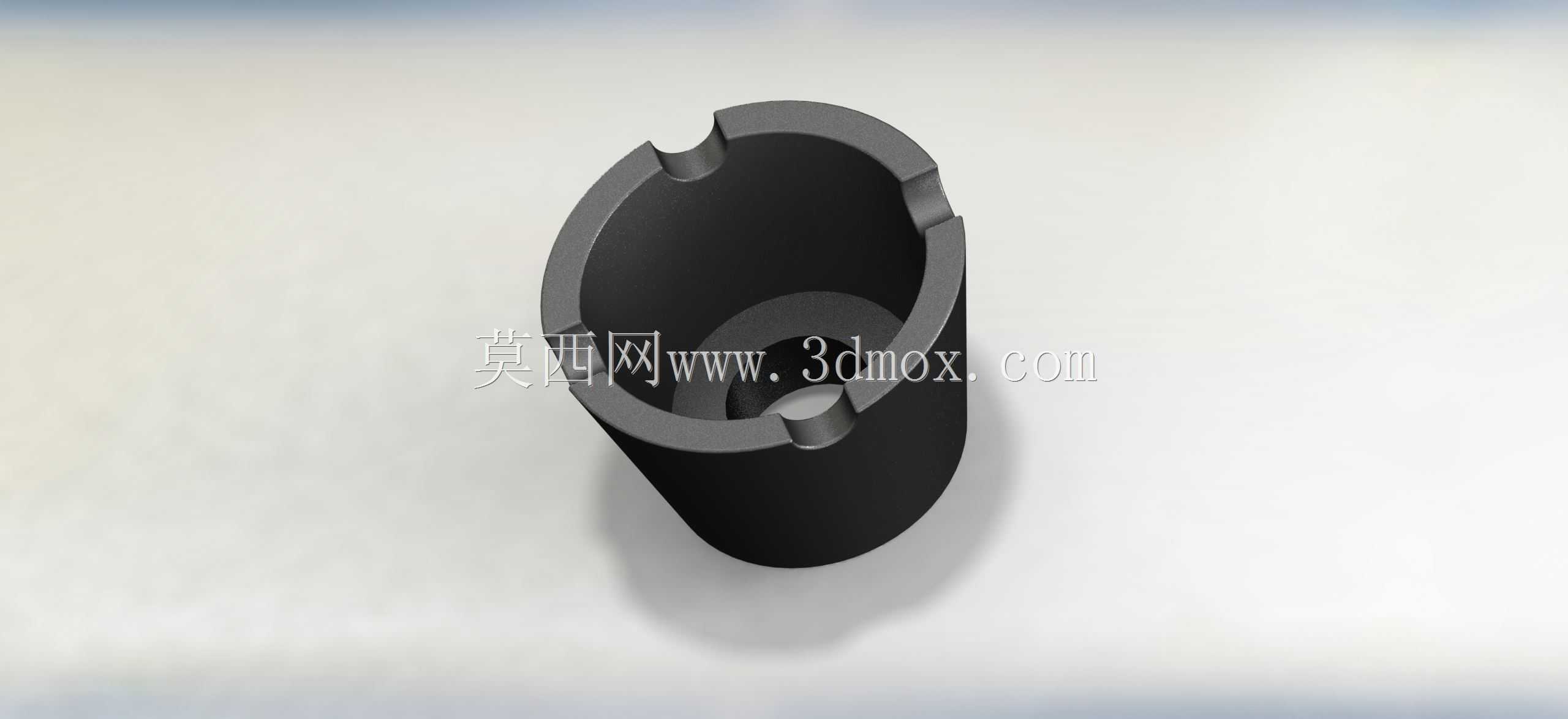

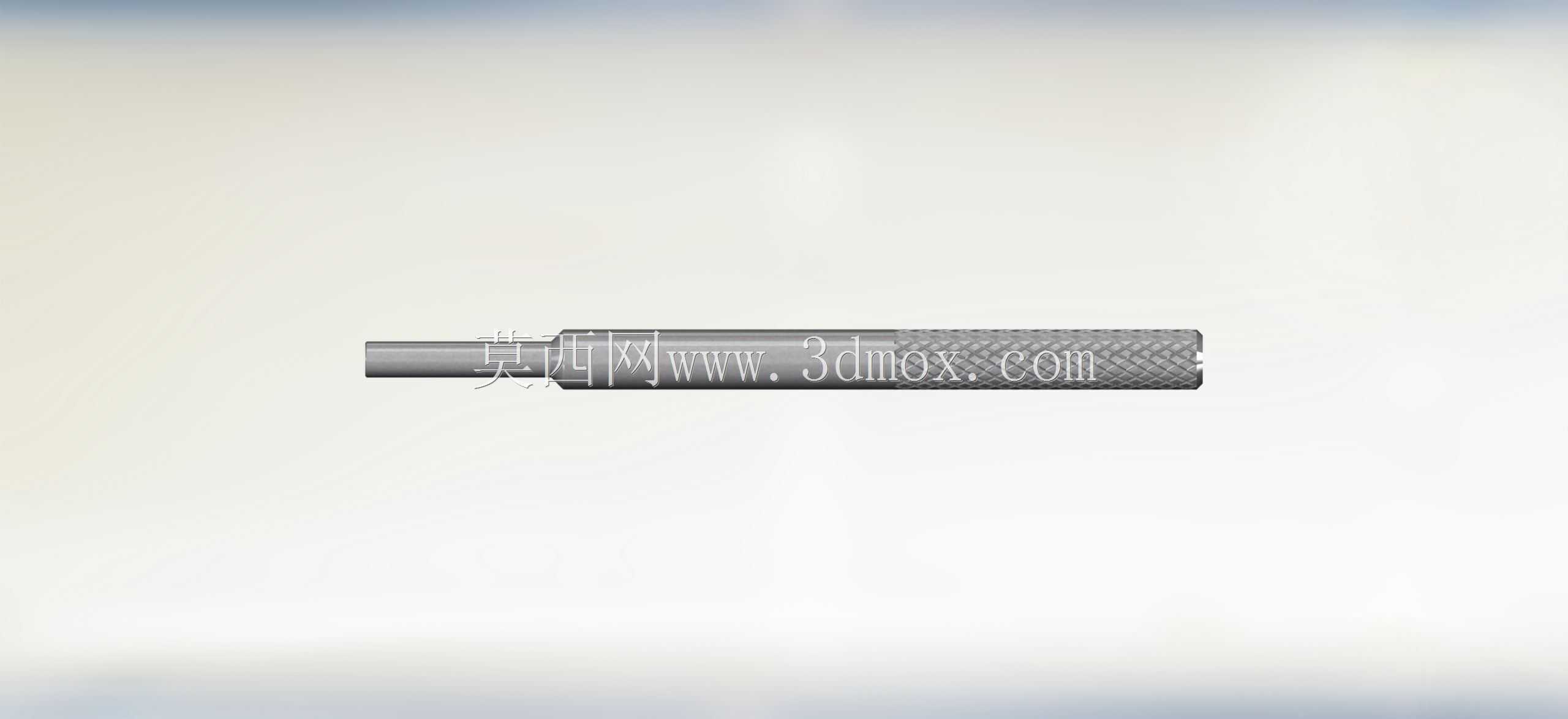

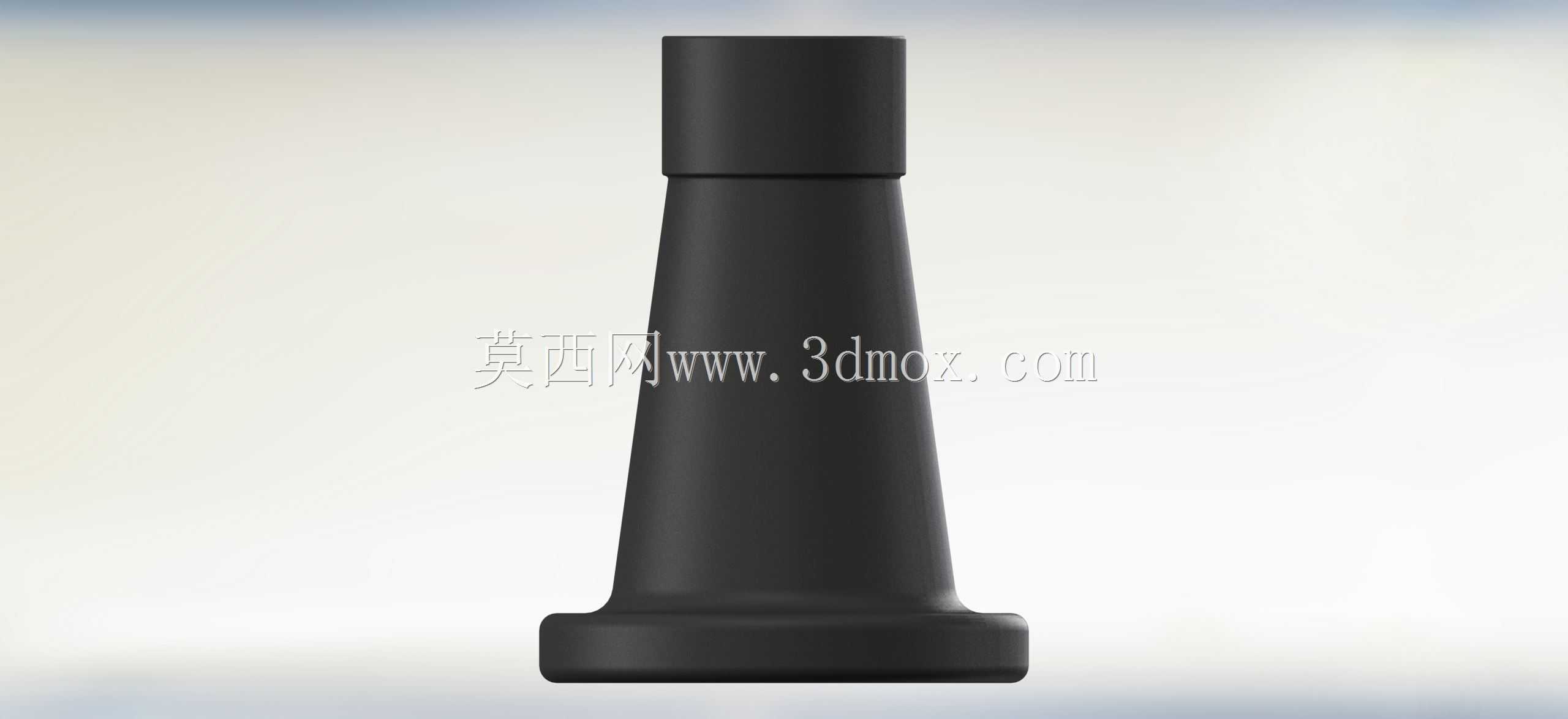

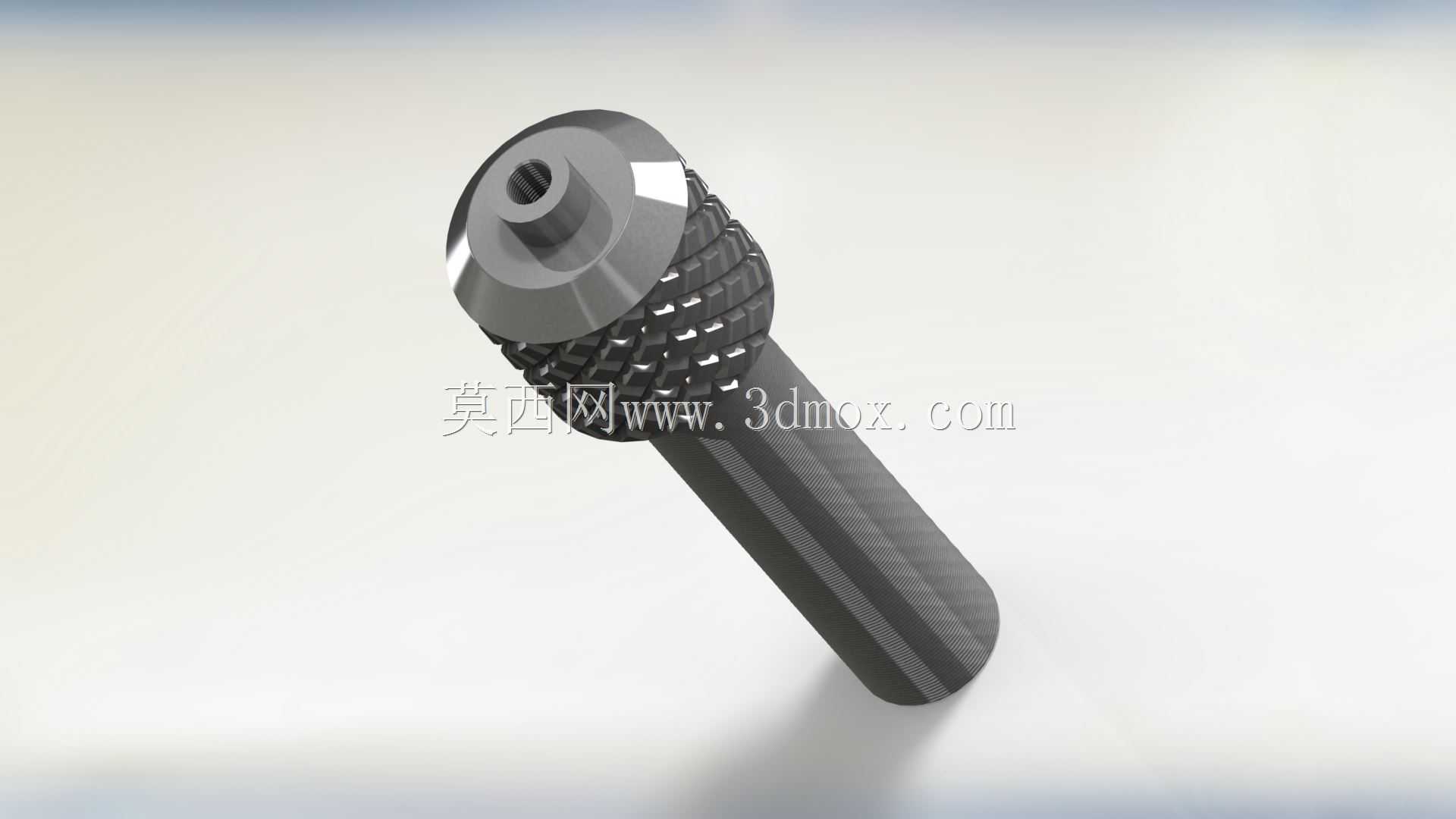

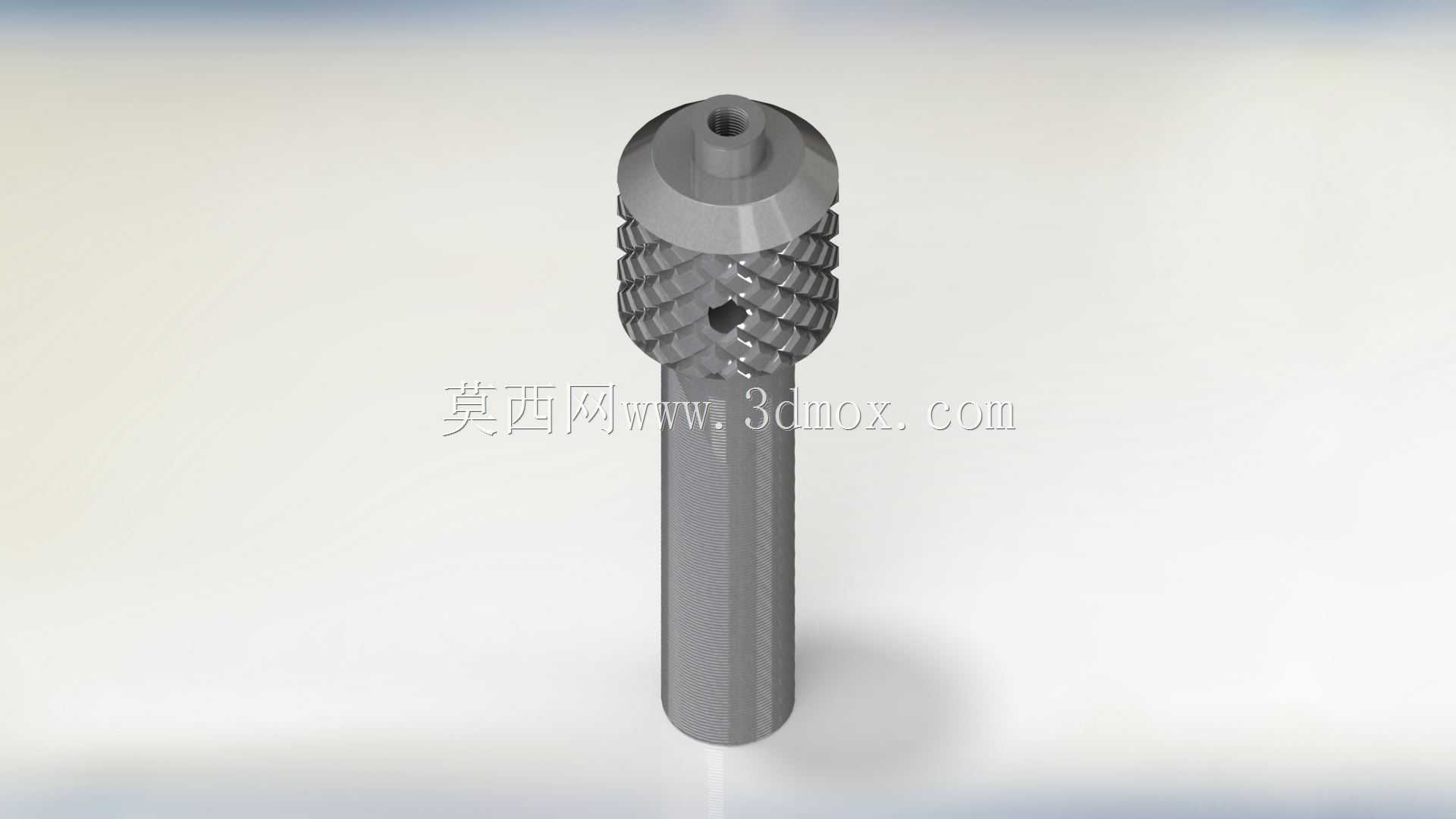

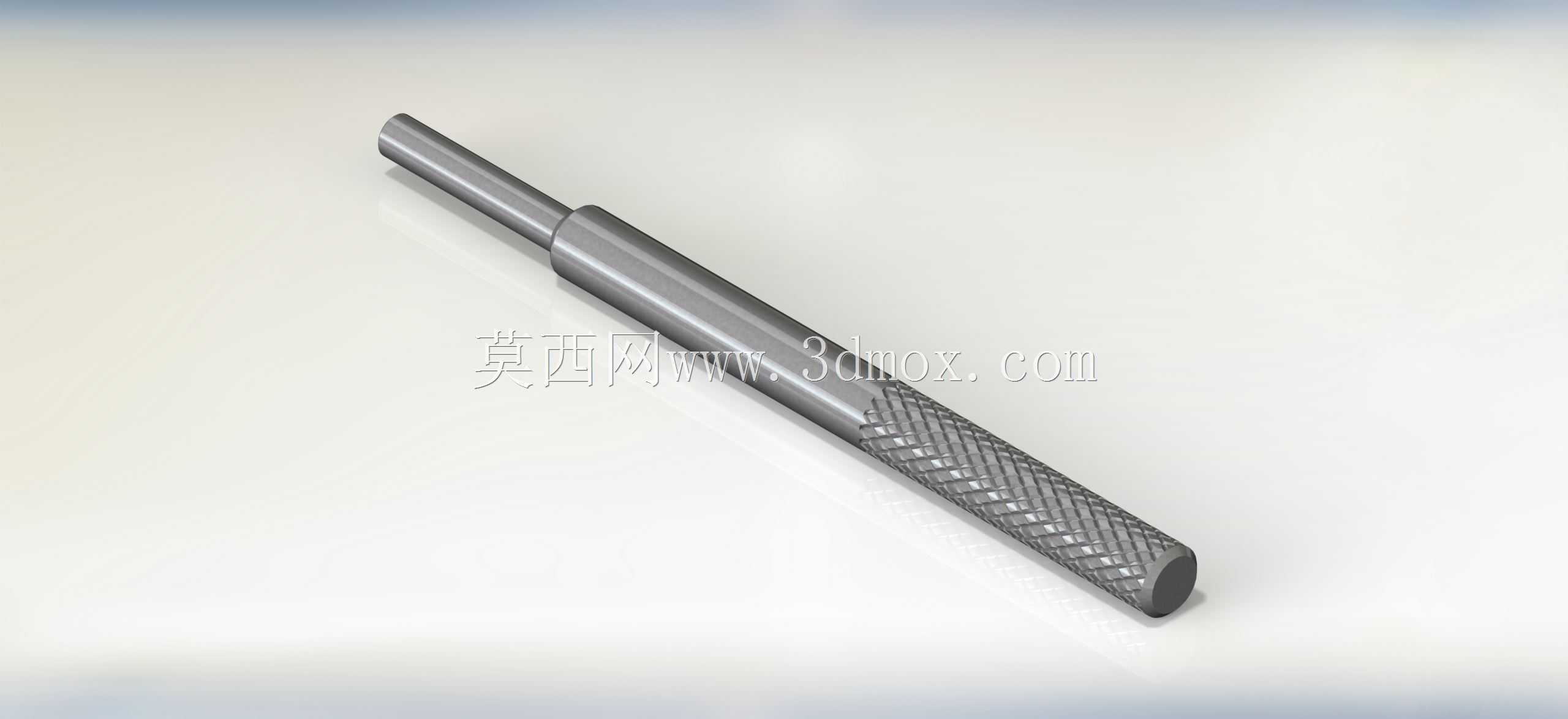

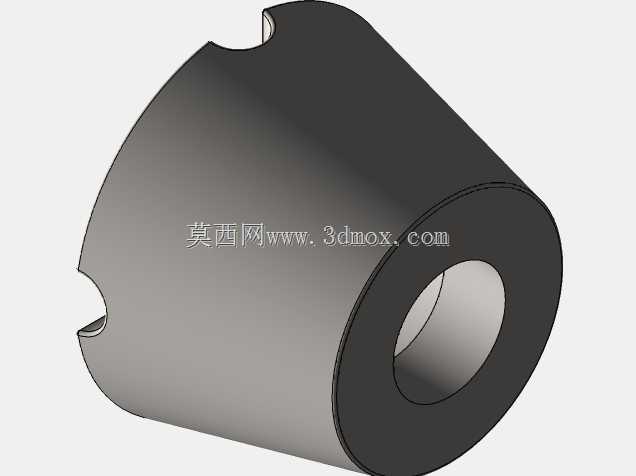

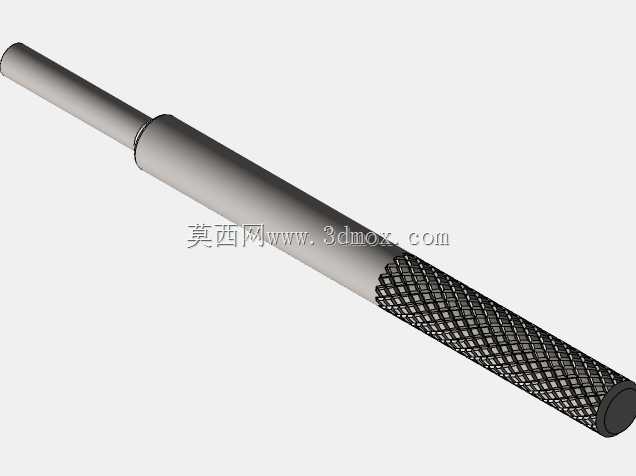

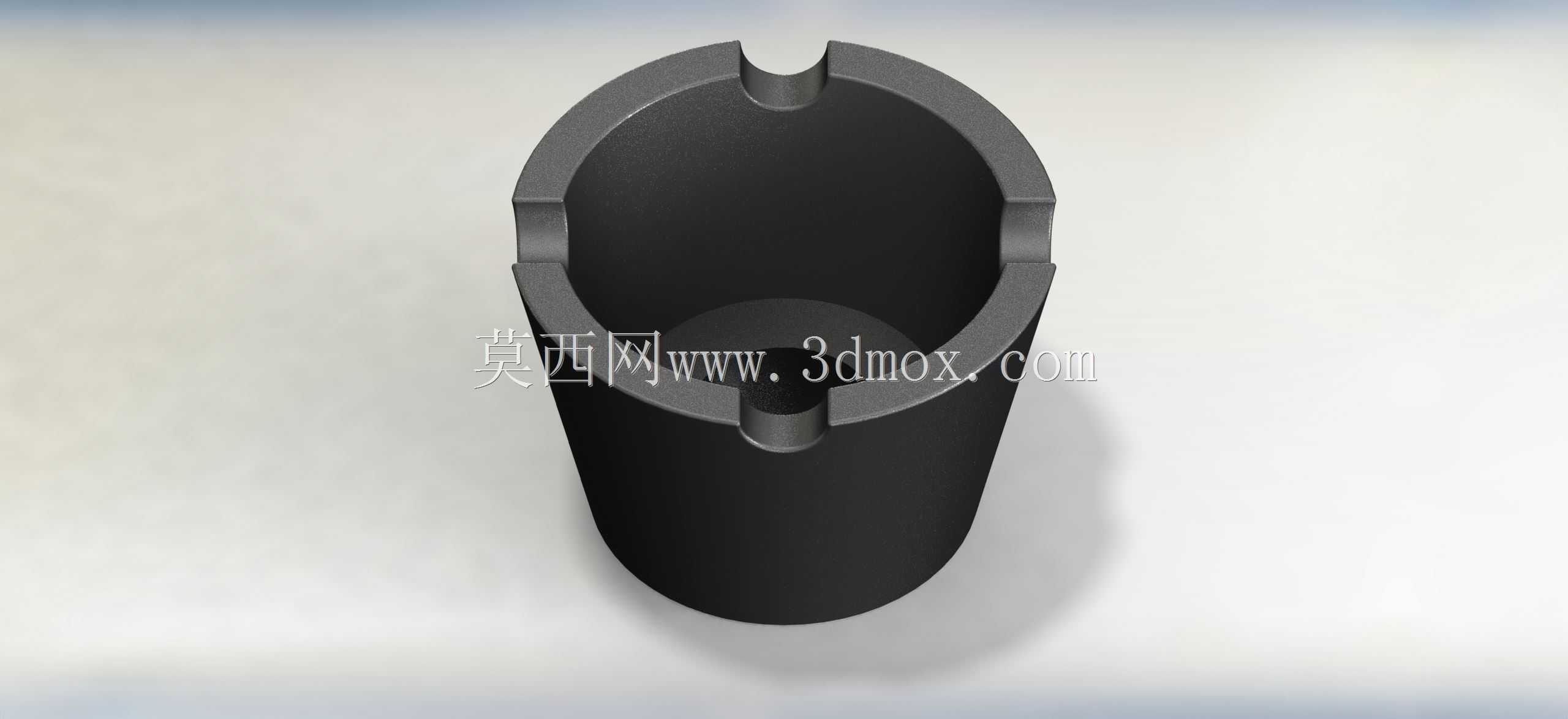

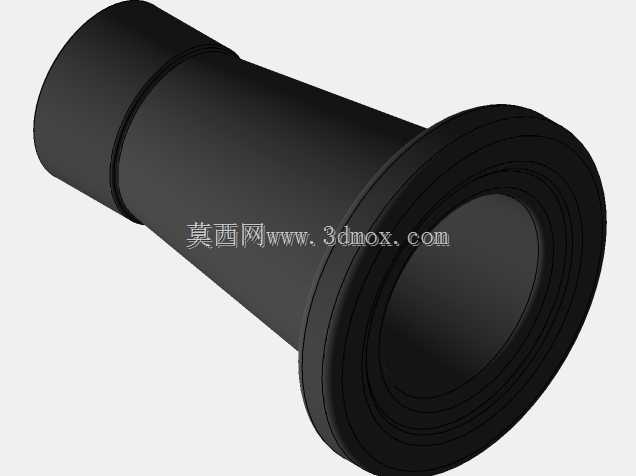

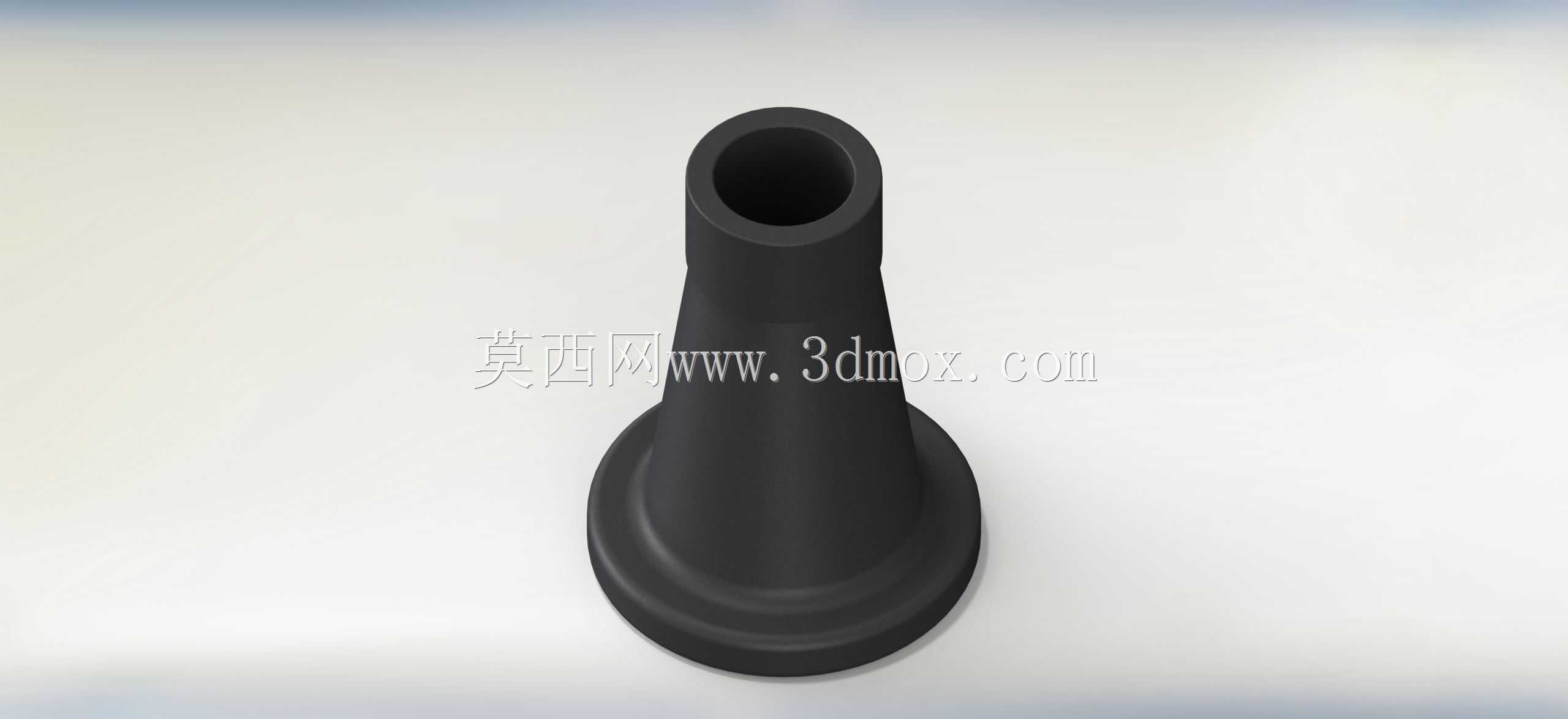

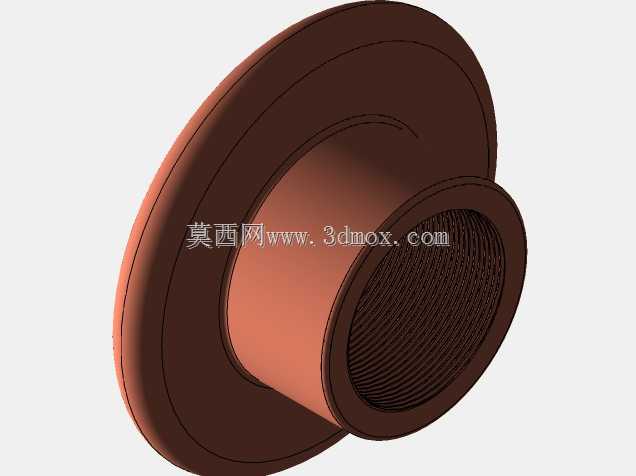

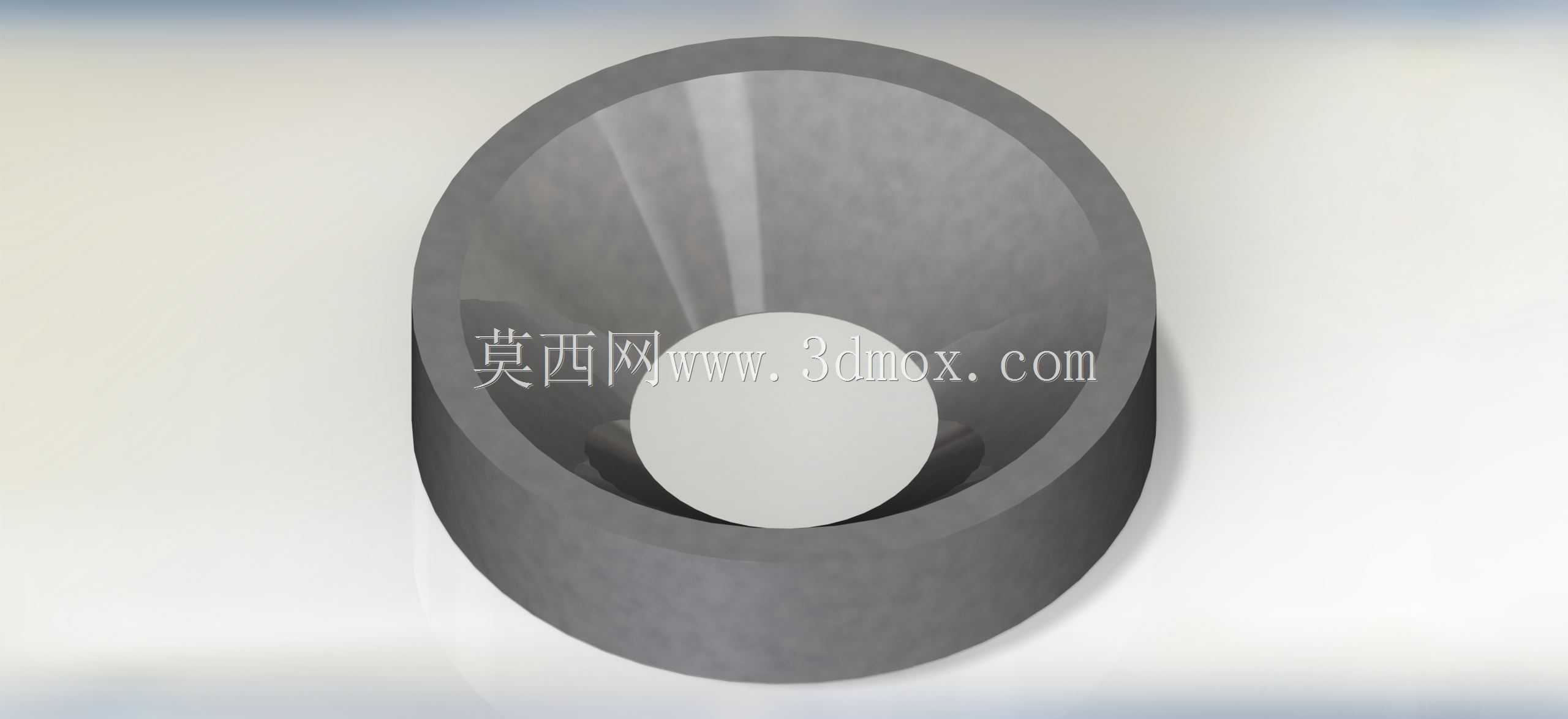

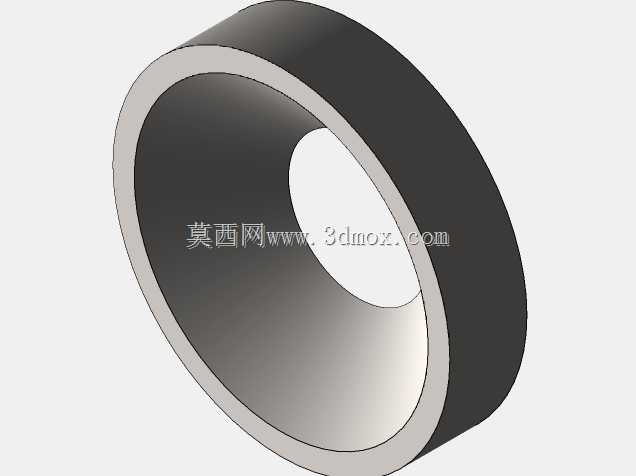

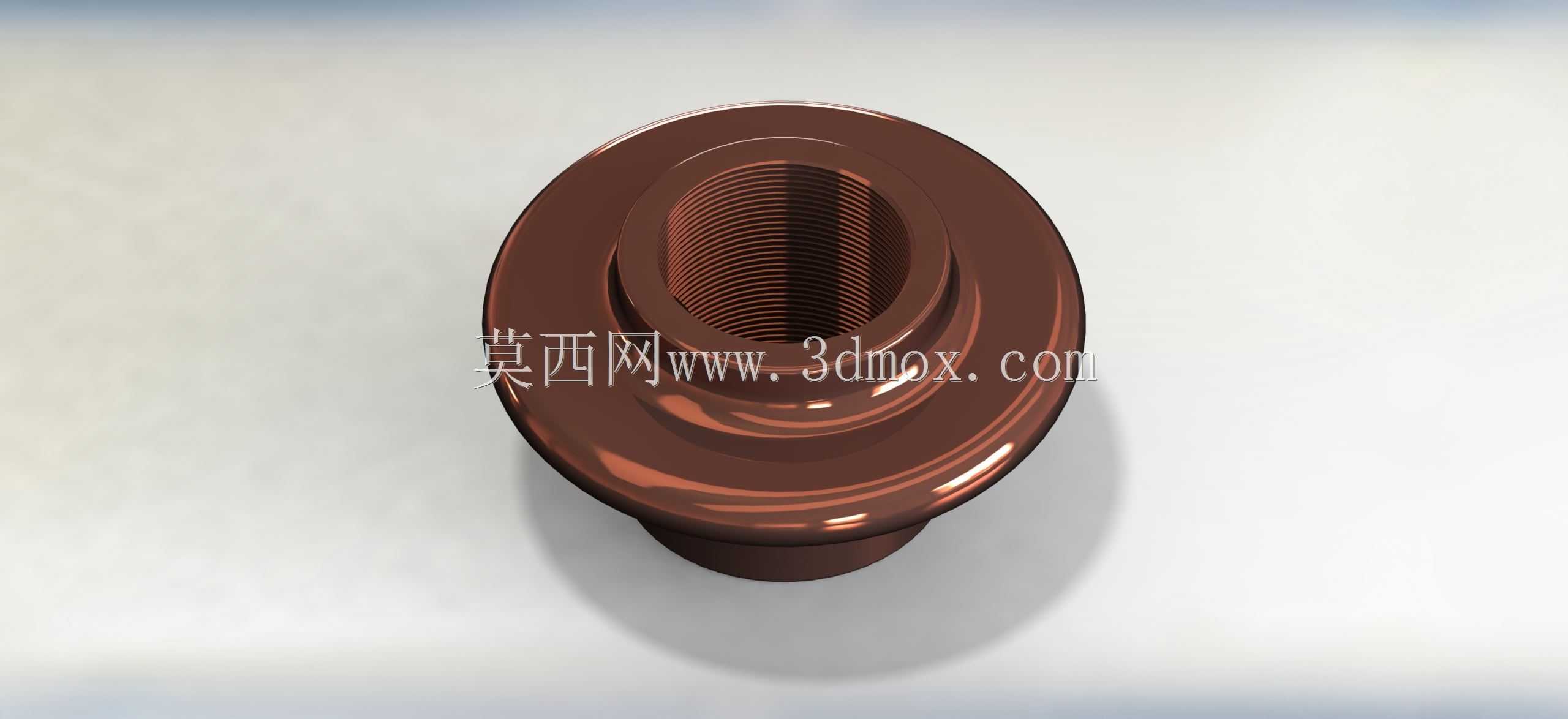

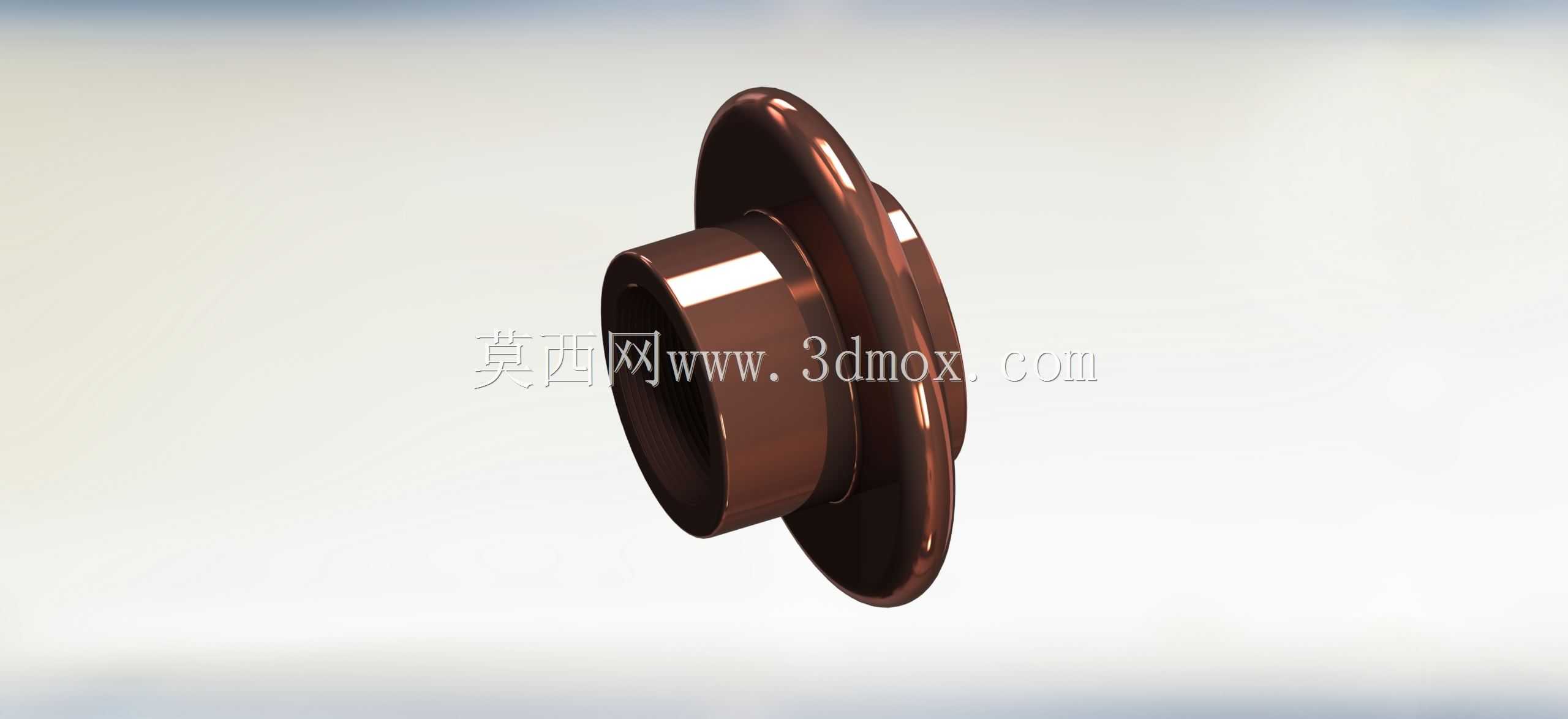

　　从结构设计的细节来看，操作杆表面做了滚花处理，增大手部握持摩擦力的同时，也能在沾有少量油污的作业环境下避免操作打滑；操作杆与丝杠螺母的连接采用了插装式结构，非作业状态下可以将操作杆拆下收纳，减少整体存放占用的空间。丝杠中段的滚花环是调节行程的快速操作段，空载状态下可以直接转动这个滚花环快速调整顶帽的初始高度，接近工件支撑面后再插入操作杆施加扭矩完成承重顶升，这个细节设计能大幅减少空载调节的操作时间，在需要频繁调整顶升高度的批量作业场景下，能有效降低操作人员的重复劳动强度。底部支撑座采用了上窄下宽的锥台结构，底座直径大于上部筒体直径，支撑面做了防滑纹理处理，即便在略微不平整的水泥地面、木质垫板上放置，也能保证足够的支撑稳定性，不会因为负载偏载出现侧翻风险。顶帽的顶部开有适配不同支撑头的卡槽，既可以直接顶住平面构件，也能搭配V型块支撑圆柱类工件，适配不同形状的被顶升部件，不需要额外加工过渡支撑件。

　　从安装边界和尺寸适配的角度来说，这类手动螺旋顶升工具的闭合高度通常在150mm到200mm区间，最大顶升行程在80mm到120mm区间，作业时需要预留的操作空间仅为操作杆回转半径范围，也就是以丝杠中心为圆心，200mm半径的圆周空间内没有障碍物即可完成操作，相比剪式顶升结构需要的双侧操作空间，它对狭小作业空间的适配性更强。在做三维结构建模的时候，需要重点校核梯形螺纹的接触应力、丝杠的压杆稳定性、底部支撑座的抗压强度这几个核心参数：梯形螺纹的牙型角通常选用30度，螺距根据额定负载匹配，保证螺纹副的传动效率在0.3到0.4之间，既不会因为传动效率过低导致操作费力，也不会因为效率过高丧失自锁特性；丝杠的长径比需要控制在允许范围内，避免满行程顶升时丝杠出现失稳弯曲；底部支撑座的接地比压需要小于作业地面的允许承压值，避免顶升时底座下陷导致负载倾斜。

　　实际应用中，这类螺旋顶升结构除了单独作为起重工具使用，还经常被集成到小型工装夹具、可调支撑脚的结构里，作为高度微调的核心部件，比如重型焊接工装的调平支脚、精密设备安装的可调垫铁，都是基于这类螺旋顶升的原理做的结构衍生。和液压顶升结构相比，它不存在密封件老化漏油的问题，日常维护只需要定期在螺纹副上涂抹润滑脂即可，存放周期可以长达数年不会出现功能失效，对不经常使用的应急作业场景来说，可靠性优势非常明显。建模过程中对各个配合面的公差选择也需要贴合实际加工工艺，丝杠和螺母的配合选用间隙配合，保证转动顺畅无卡滞，操作杆和插孔的配合选用小间隙配合，避免操作时出现过大的旷量，底部支撑座和筒体的连接采用过盈配合加骑缝销固定，保证承重时连接部位不会出现松脱。
