瓶装饮品瓶口密码锁防盗防偷喝装置

　　做了十几年结构设计，见过不少奇奇怪怪的需求，这个瓶口锁的设计初衷说起来挺有意思，是朋友聚会时吐槽总有人乱喝自己放在桌上的瓶装水、苏打水甚至带酒精的瓶装饮品，半开玩笑提的需求，落地成三维模型的时候，反倒把很多实际使用的边界条件都考虑进去了。

　　先讲实际应用场景，不管是多人聚餐的餐桌、会议摆放的瓶装饮用水、户外团建随手放置的饮品，还是酒吧里暂放的瓶装酒，很多人都遇到过饮品离开视线后被误拿、偷喝甚至恶意投放异物的情况，现有瓶装饮品的瓶盖一旦拧开就无法直观判断是否被开启，哪怕是未开封的瓶子，也存在被人偷偷拧开喝两口再拧回去的可能，这个装置就是针对这类场景做的物理防护。

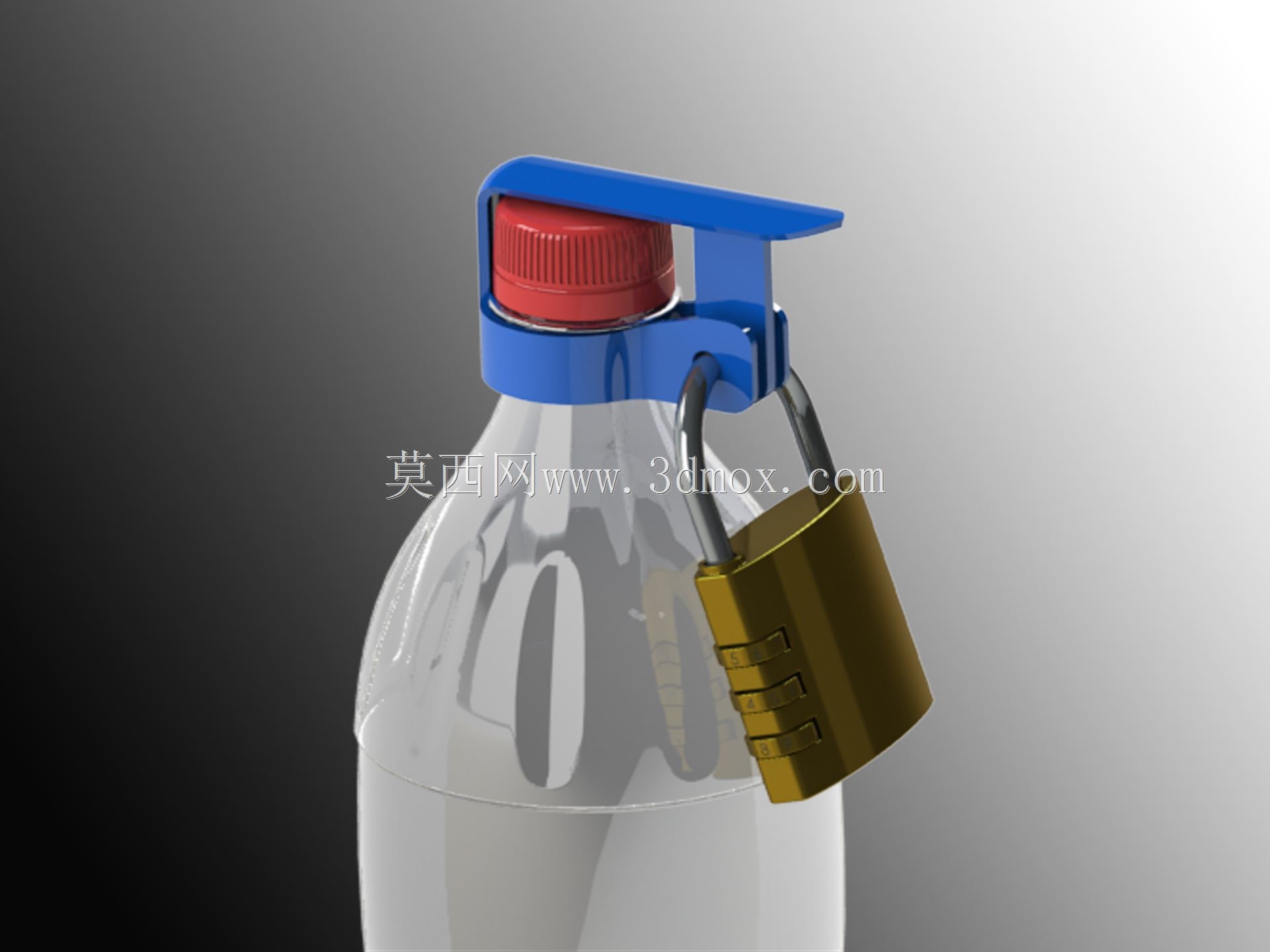

　　从功能特性来说，这个装置采用三位密码轮的挂锁结构，不需要额外配钥匙，使用者自己设定密码后，只有输入正确密码才能打开锁具，取下卡在瓶口的卡扣件。和普通挂锁不同的是，这个锁的上半部分做了适配标准PET瓶装饮品瓶口的卡扣结构，蓝色的卡扣件刚好卡在瓶盖下方的瓶口限位凸缘下方，卡扣的内圈尺寸做了精准的公差匹配，常规28mm口径的瓶装水、碳酸饮料、瓶装苏打水、小瓶装酒都能适配，卡扣的开口宽度刚好卡在瓶口凸缘和瓶肩之间的位置，一旦锁上，卡扣无法向上脱出，瓶盖被卡扣的上沿完全挡住，根本没法拧动，哪怕是蛮力拧瓶盖，卡扣会把瓶盖牢牢限位，根本没法转动，也就没法打开瓶子喝到里面的液体。

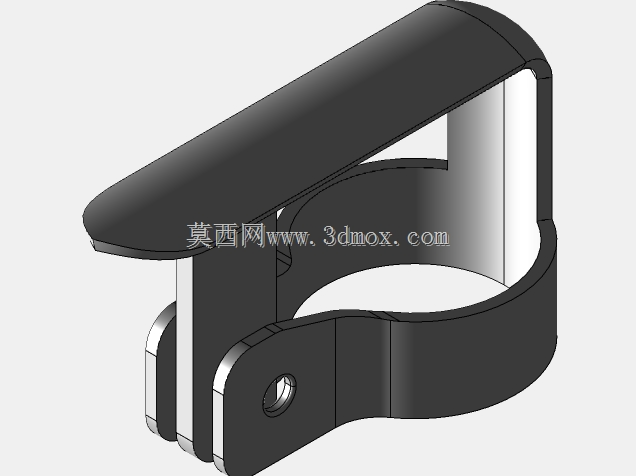

　　设计思路上，一开始考虑过用一次性封条的结构，但一次性封条拆了就废，没法重复使用，成本虽然低但实用性差，后来选了可重复使用的密码挂锁结构，锁体部分用常见的黄铜密码锁芯结构，锁梁采用不锈钢材质，抗剪切强度足够，日常使用中不会被轻易蛮力破坏。卡扣部分一开始想做和锁体一体的结构，但后来考虑到不同饮品的瓶口口径有细微差别，一体结构适配性差，就把卡扣做成了和锁梁配合的独立结构，卡扣上预留了刚好穿过锁梁的通孔，锁梁穿过卡扣的两个孔之后，就把卡扣牢牢锁在瓶口位置，后续如果要适配其他口径的瓶子，只需要更换对应尺寸的卡扣就行，锁体部分可以通用，大幅提升了部件的复用性。

　　外形尺寸和安装边界这块，建模的时候特意卡了常规瓶装饮品的安装空间，卡扣的最大外径不超过65mm，高度不超过40mm，锁体加上锁梁的总高度控制在70mm以内，装在瓶口上之后，不会和常见的瓶装水提手、杯套产生干涉，哪怕是把瓶子放在汽车杯架里，这个锁装在瓶口也不会突出太多，不会影响瓶子放进常规尺寸的杯架。卡扣的内侧做了圆角过渡，不会刮花瓶口的PET材质，也不会在安装的时候卡到瓶口的螺纹，安装的时候只需要把卡扣掰开卡在瓶盖下方的凸缘位置，把密码锁的锁梁穿过卡扣的两个孔，打乱密码轮就完成锁定，整个安装过程不超过5秒，解锁的时候只需要拨对三位密码，拉出锁梁就能取下卡扣，正常开瓶饮用，操作门槛极低，哪怕是第一次用的人也能快速上手。

　　结构细节上，密码轮的阻尼做了适中的调校，不会因为轻微晃动就乱跳数字，也不会因为阻尼太大拨不动，锁梁的回弹结构做了隐藏式设计，不会外露弹簧结构夹到手指，卡扣的边缘全部做了R2的圆角处理，没有尖锐的棱角，日常携带放在包里也不会刮包里的其他物品。考虑到饮品可能会放在冷藏环境里，所有部件的材质都选了耐低温的牌号，卡扣用食品接触级的PP材质，哪怕偶尔接触到瓶口溢出的饮品也不会产生有害物质，锁体的黄铜表面做了封釉处理，不会因为沾到碳酸饮料、酒精就生锈氧化，不锈钢锁梁做了抛光处理，长期使用也不会产生锈迹污染瓶身。

　　实际测试的时候，试过装在500ml常规瓶装水、330ml罐装苏打水不对，哦不对，是330ml小瓶装苏打水、500ml瓶装伏特加这类常见的瓶装饮品上，都能牢牢卡住，哪怕倒置瓶子摇晃，卡扣也不会松脱，密码锁在锁定状态下，用普通的螺丝刀、小刀根本没法撬开，除非用蛮力破坏锁体或者卡扣，一旦破坏就会留下明显的痕迹，能直观提醒使用者饮品被动过，刚好满足防偷喝、防恶意开启的核心需求。之前也考虑过加报警功能，但那样会增加电路结构，需要电池，防水性也会变差，成本还会翻好几倍，对于日常防误拿、防偷喝的场景来说，纯机械结构的可靠性更高，不需要维护，也不用担心没电失效，更符合普通消费者的使用需求。
