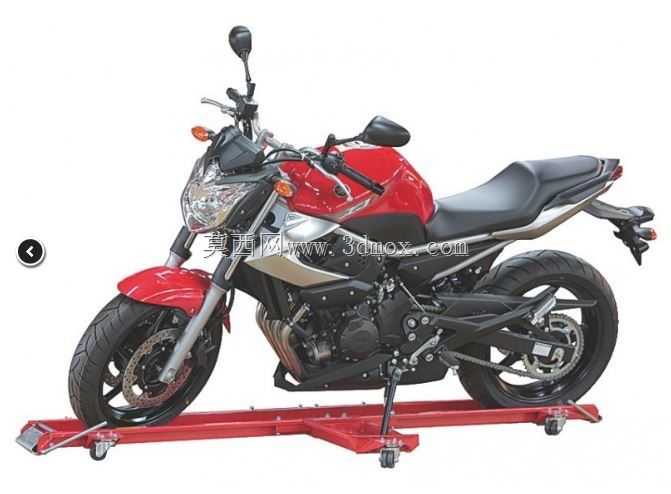

带脚轮长槽式输送承载机架结构

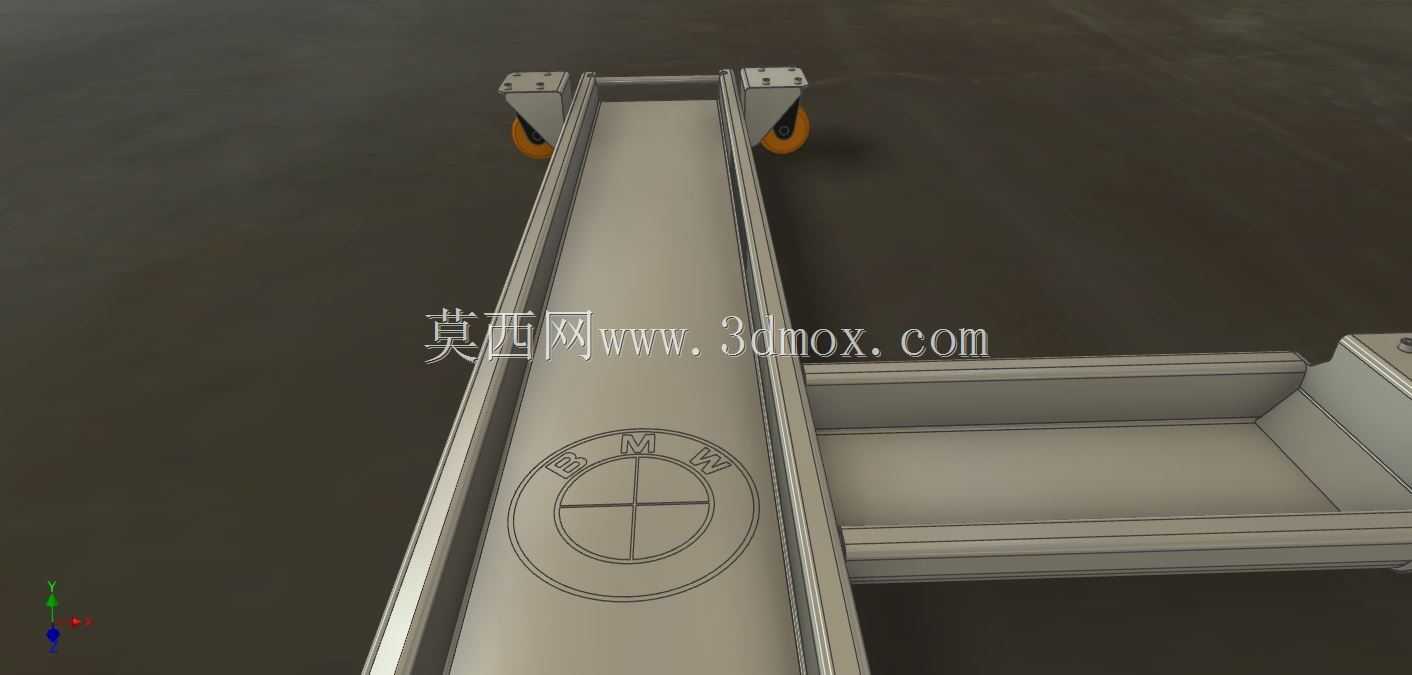

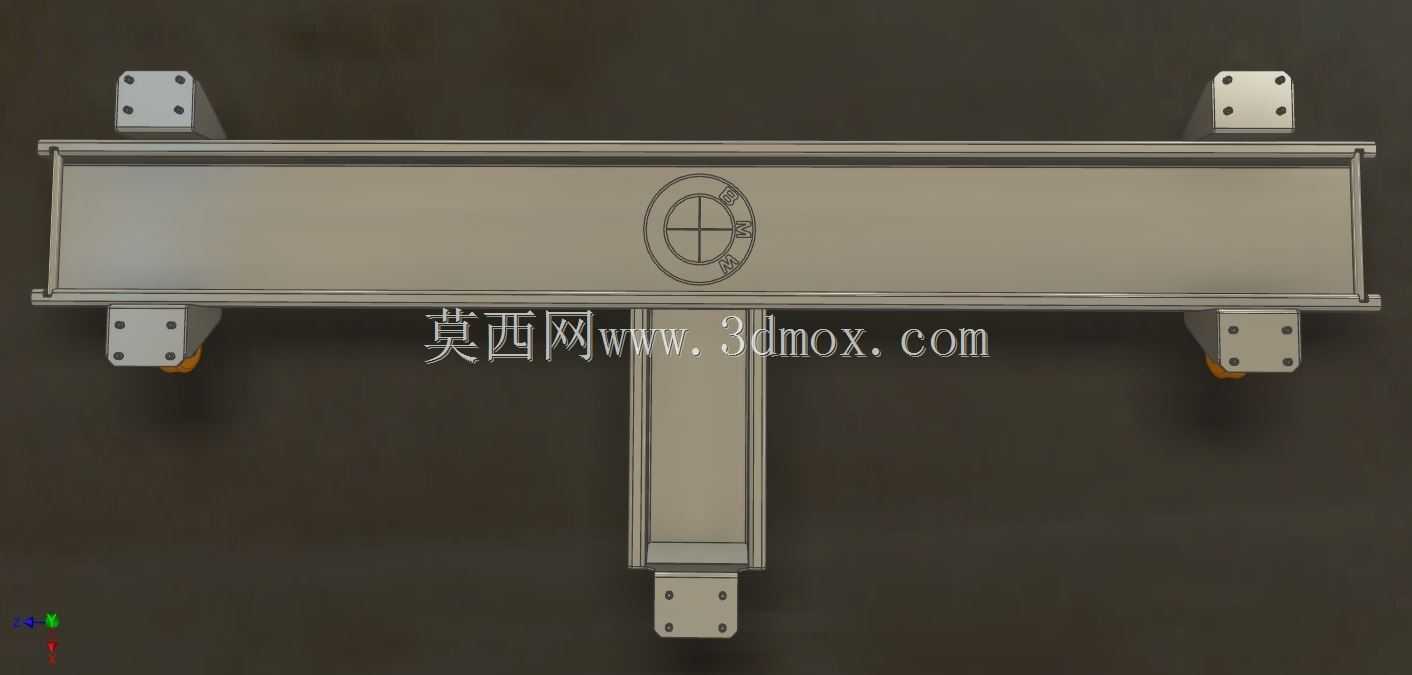

　　在车间物料转运、生产线工位衔接、轻型工件周转的实际场景中，这类带脚轮的长槽式承载机架是非常实用的过渡输送载体，区别于固定安装的皮带输送线，它的移动属性让它可以灵活适配不同工位的临时输送需求，不需要做地面预埋固定，也不用对接固定的动力线路，在多品种小批量的离散制造车间里，这类结构的使用频率非常高。从结构功能来看，主体采用长直槽型截面设计，槽体两侧的翻边结构既作为承载面的加强筋，提升长跨度机架的整体刚性，避免长距离输送过程中槽体出现下挠变形，同时翻边的内侧可以作为物料输送的导向边界，防止工件在移动过程中从侧边滑落，槽底的平整面可以直接承载托盘、工装板或者直接放置规整的箱体类工件，不需要额外加装输送皮带或者辊道的时候，

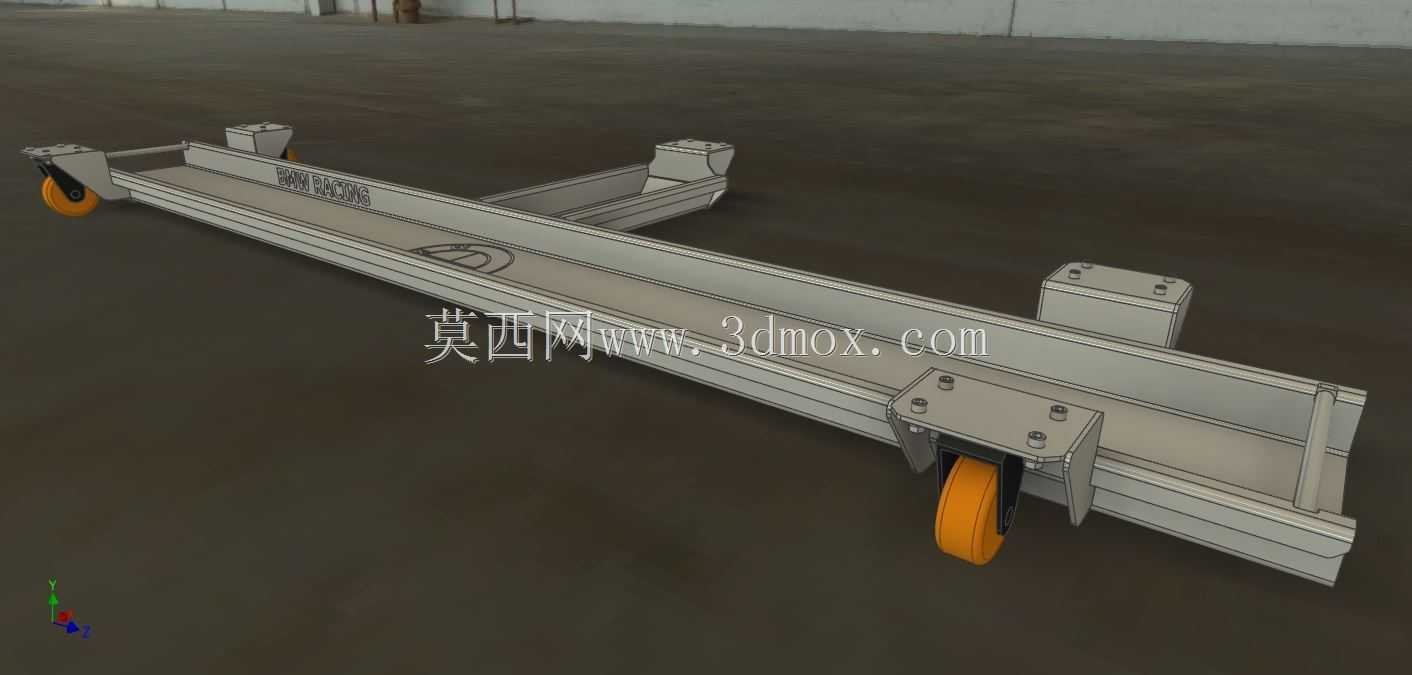

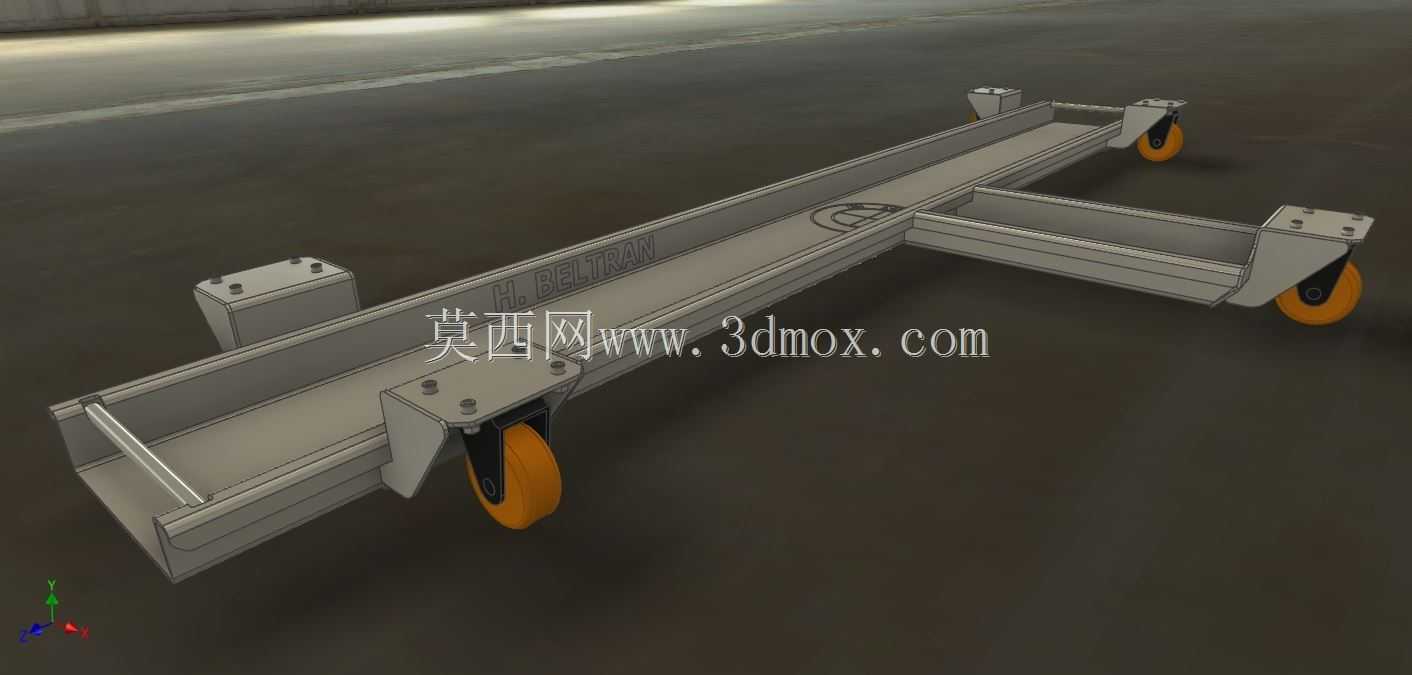

　　也可以作为临时的物料暂存台使用。端部的脚轮组件采用带安装座的万向脚轮设计，安装座通过多组螺栓固定在槽体端部的加强连接板上，连接板和槽体侧壁、底面满焊连接，分散脚轮承载时的局部应力，避免长期承重后连接位置出现开裂变形；其中部分脚轮带刹车锁定结构，当机架移动到指定工位后，踩下刹车就可以固定机架位置，不会因为工件推送的作用力出现机架移位，保障工位对接的精度。设计过程中首先要核算槽体的整体跨度，根据常用的输送工件单重、总承载重量选择槽体的板材厚度，常规轻型承载场景下槽体采用2-3mm的冷轧钢板折弯成型就可以满足刚性要求，如果承载重量更大，需要在槽体底部间隔加装横向加强筋，或者选用矩形管焊接作为槽体的侧边支撑，避免长槽出现侧向变形。

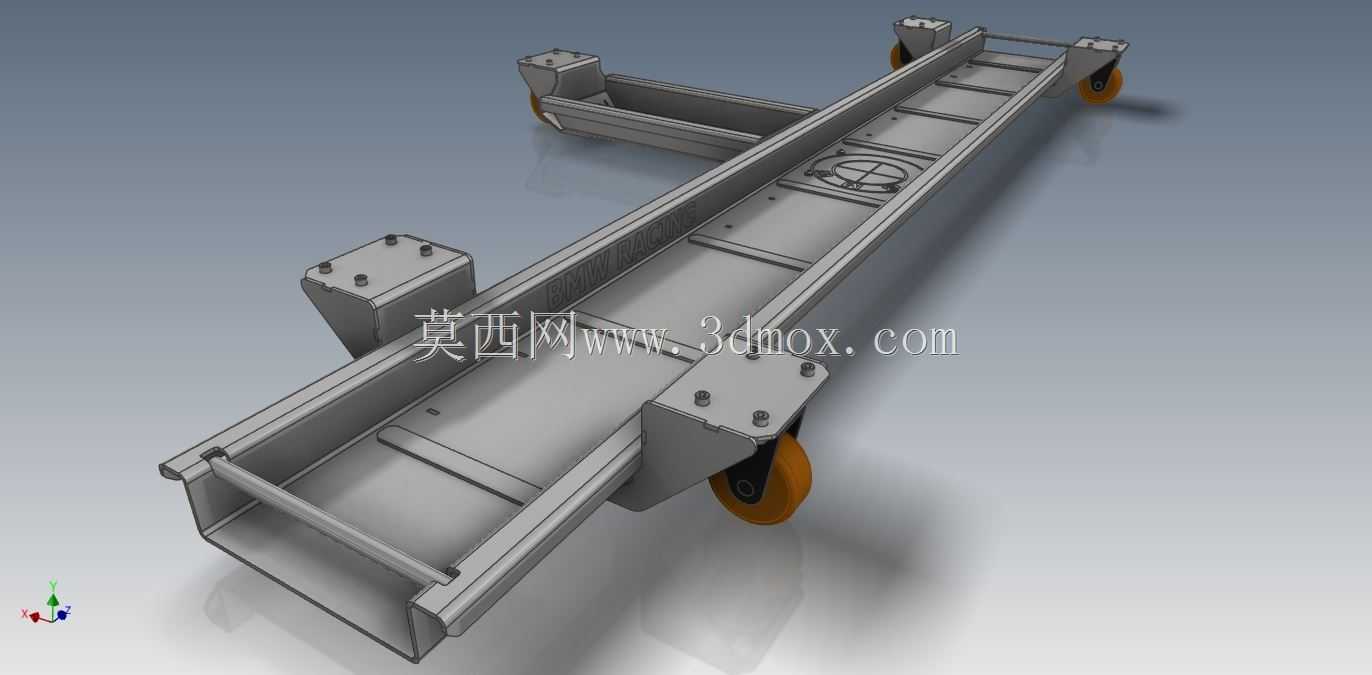

　　槽体内部的横向分隔板是根据常用工件的尺寸设计的，既可以分隔不同规格的工件，避免输送过程中工件互相磕碰，同时也能作为槽体的横向支撑，进一步提升槽体的抗扭性能，分隔板的高度不超过槽体侧边高度的三分之二，不会影响工件沿着槽长方向的推送移动。端部的连接挂耳结构是为了实现多段机架的拼接使用，当需要更长的输送距离时，可以通过挂耳配合插销把多段同规格的机架快速连接起来，不需要额外的连接紧固件，拼接后槽体的内表面齐平，不会出现台阶阻碍工件移动，拆分后单段机架长度控制在2米以内，方便通过车间的通道、门洞，也可以单人推动转移位置。安装边界方面，机架的整体宽度控制在常见的车间通道宽度允许范围内，脚轮的安装位置不超出槽体的外侧轮廓，

　　避免移动过程中脚轮磕碰周边的设备或者货架；槽体的高度根据常用的工作台高度设计，和普通工位操作台、装配线的高度保持一致，工人推送工件的时候不需要弯腰或者抬高手臂，降低长期操作的疲劳感。槽体端部的倒角处理是为了对接其他设备的时候避免出现尖锐的磕碰边，同时也能引导工件顺利滑入对接的设备台面，不需要额外做导向坡口。在实际使用中，这类结构不需要配套复杂的动力组件，依靠人工推送或者工件自身重力就可以实现物料的短距离输送，维护成本极低，只需要定期检查脚轮的转动灵活性、连接螺栓的紧固情况就可以长期使用，对于没有固定输送线、需要频繁调整工位布局的中小机加工车间、装配车间来说，这类灵活的输送承载结构可以大幅降低物料转运的劳动强度，提升工位之间的物料流转效率。设计建模的时候需要重点关注槽体折弯的圆角半径，避免折弯处出现应力集中，同时脚轮安装板的孔位要和通用脚轮的安装尺寸匹配，方便后期脚轮磨损后直接更换标准件，不需要重新打孔加工；槽体表面的喷涂处理要均匀，避免长期接触工件、油污后出现锈蚀，延长结构的使用寿命。
