木制玩具卡车全套加工尺寸结构图纸

　　这套木制玩具卡车的结构设计，完全围绕实木手工加工的工艺特性展开，所有零件均采用平板裁切后拼接的方式成型，无需复杂的曲面铣削或者异型加工，适配线锯、台锯这类常规木工小设备的加工能力，哪怕是个人手工爱好者用手持线锯也能完成全部零件的裁切作业。从实际应用场景来看，这类木制玩具卡车主要面向儿童益智拼装、木工教学实训、文创手作产品开发几个方向，零件之间全部采用插接配合，不需要金属紧固件或者粘接剂辅助固定，既方便儿童自行拆装组合，也能在木工教学中让学员快速理解平板构件拼接成立体结构的逻辑，做出来的成品也可以作为桌面摆件或者儿童益智玩具使用。

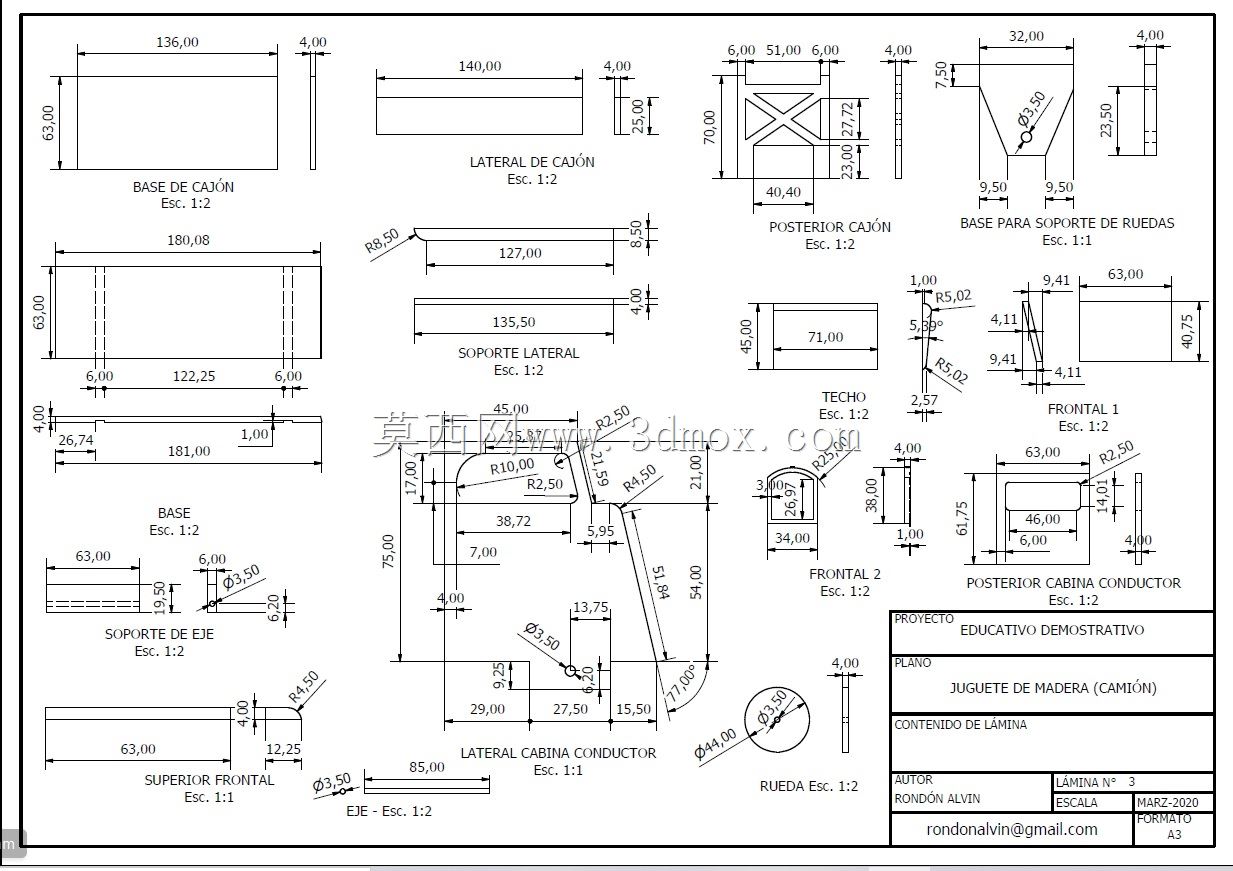

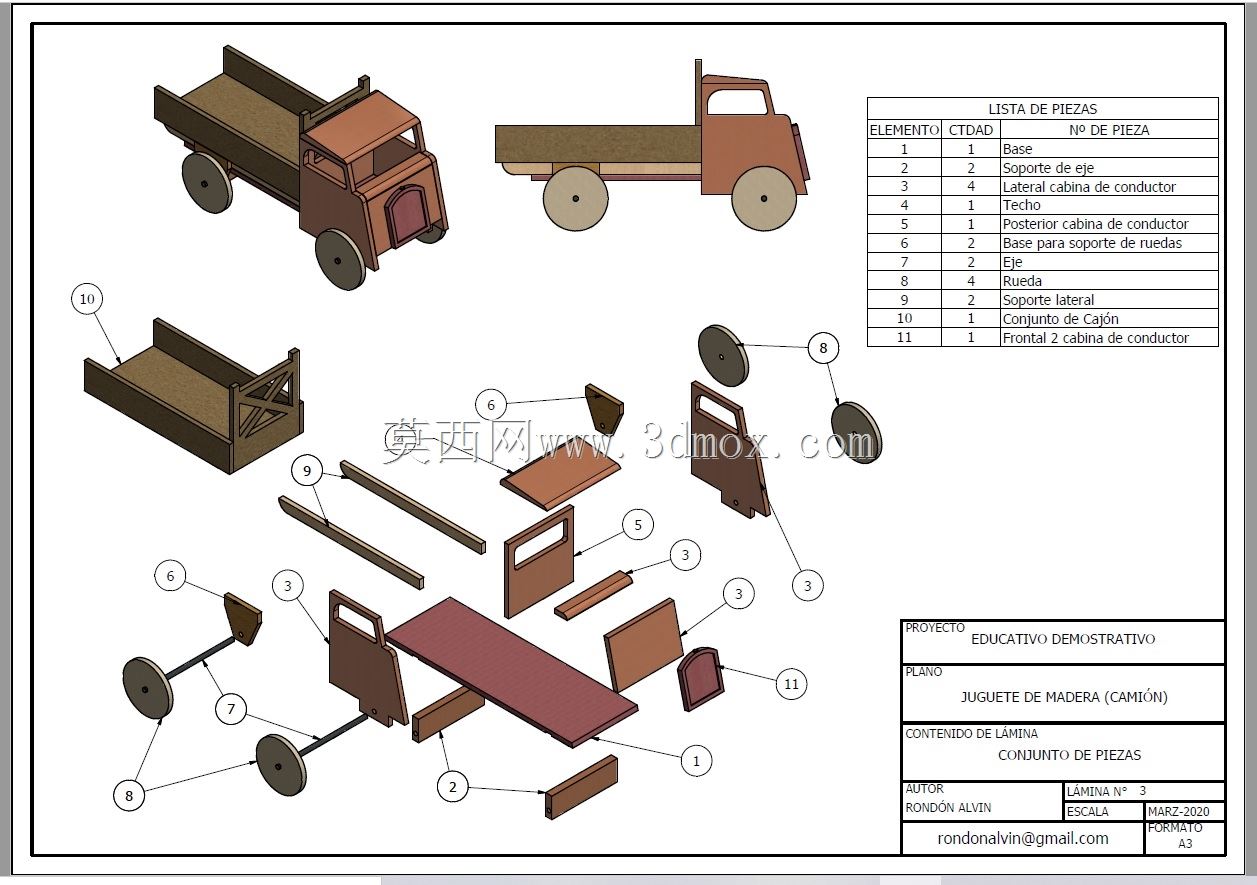

　　从设计思路上看，整套结构把卡车拆分成了货厢侧板、货厢底板、轮座支撑板、驾驶室前后围、驾驶室侧围、车轮、底盘底板这几个独立的平板零件，每个零件都标注了精确的裁切尺寸，所有配合位置的公差都预留了0.1到0.2毫米的实木加工余量，考虑到不同木材的干缩湿胀特性，插接槽的宽度设计比零件厚度略大一点，避免温湿度变化导致零件胀裂或者插接过松脱落。比如货厢部分的四块侧板，两块长侧板尺寸标注为140毫米长、25毫米高，两块短侧板为63毫米长、25毫米高，底板尺寸为135毫米长、63毫米宽，侧板和底板的插接位置都标注了对应的槽位位置，槽深统一为4毫米，拼接完成后货厢的内部净尺寸刚好能容纳小型的木制仿真货物配件，和驾驶室部分的连接也采用插接结构，不需要额外的固定件。

　　车轮部分的设计也充分考虑了木制加工的便利性，车轮为直径44毫米的圆形平板件，厚度和其他板材一致，轮轴采用直径6毫米的小圆木棍，轮座支撑板上的轴孔位置标注了精确的定位尺寸，轴孔距离底盘底板的高度为12.75毫米，保证车轮安装后和地面有足够的间隙，转动的时候不会和底盘或者货厢底部产生摩擦。驾驶室部分的结构做了简化的造型处理，前围板上做了倾斜的挡风玻璃造型裁切，侧围板上预留了车窗的镂空位置，既还原了真实卡车的外形特征，又没有增加多余的加工工序，所有镂空位置的转角都做了R3到R5的圆角处理，避免尖锐边角划伤使用者，也符合儿童玩具的安全设计要求。

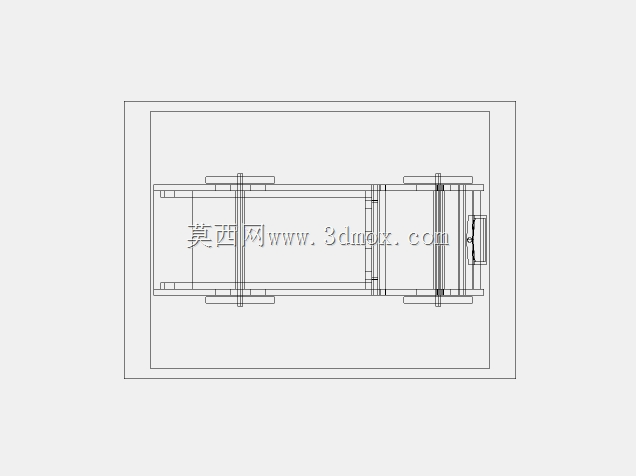

　　从安装边界来看，整套零件全部采用同厚度的实木板材加工，推荐板材厚度为4毫米，所有零件展开排布在一张400毫米×300毫米的板材上就可以完成全部裁切，材料利用率超过85%，不会产生过多的边角料浪费。拼接完成后的整车外形尺寸控制在181毫米长、63毫米宽、70毫米高的范围内，整体尺寸小巧，适合儿童手持把玩，也不会占用过多的摆放空间。每个零件的尺寸标注都采用了公制单位，标注逻辑清晰，除了整体外形尺寸外，每个插接槽、镂空位置、定位孔的尺寸都做了单独标注，加工的时候不需要反复换算尺寸，直接按照标注的数值裁切就可以保证配合精度。

　　在结构强度方面，设计时在货厢的前围板位置增加了X型的加强筋结构，同样采用平板插接的方式和货厢侧板、底板连接，提升货厢整体的抗扭强度，避免儿童把玩过程中摔落导致货厢散架。底盘部分采用双层底板叠加的设计，上层底板用来固定驾驶室和货厢，下层底板用来安装轮座，两层底板之间通过插接槽定位，既提升了底盘的整体刚性，也让轮轴的安装位置更加牢固，反复拆装也不会出现轮座松动的问题。所有零件的外露边缘都在设计时预留了打磨余量，裁切完成后只需要用细砂纸把边缘打磨成圆角，就可以完成成品的制作，不需要额外的表面处理工序，如果需要做装饰的话，也可以在平板零件上涂刷木蜡油或者水性漆，不会影响零件之间的插接配合。
