槽轮间歇传动机构结构设计

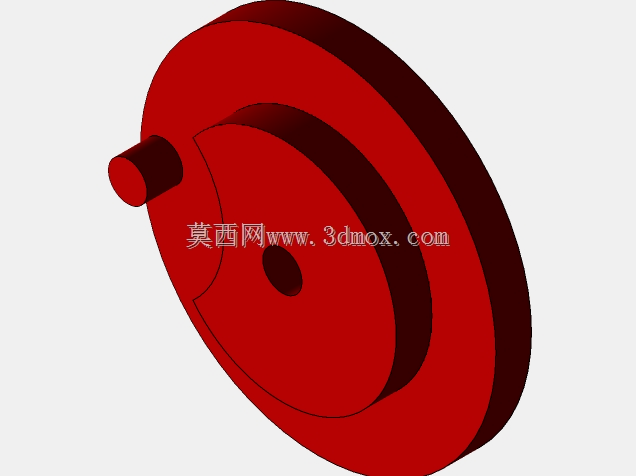

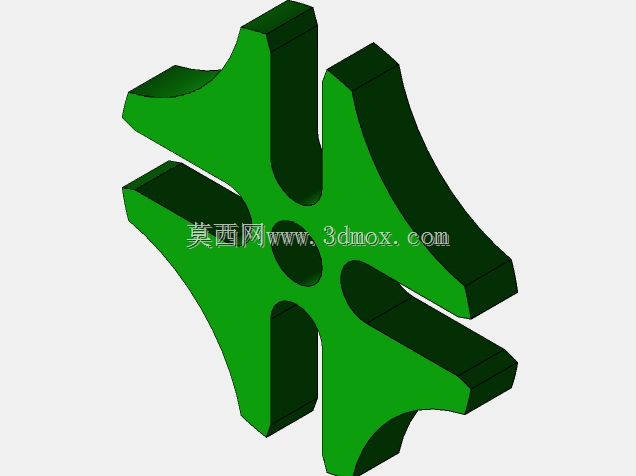

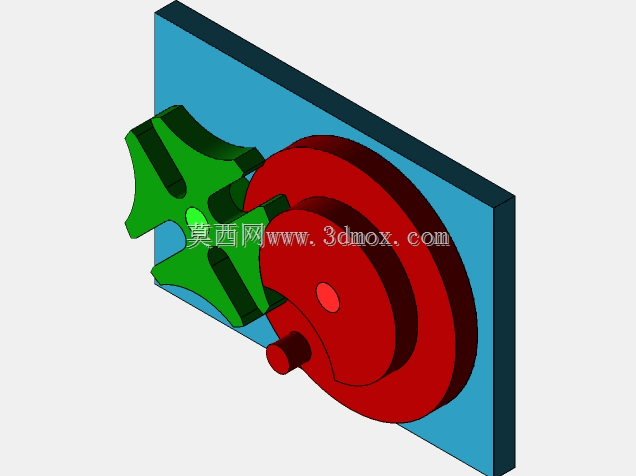

　　这套间歇传动结构属于典型的外槽轮传动形式，也就是常说的日内瓦轮传动构型，在自动化生产线的间歇送进工位、多工位转盘设备、包装机械的分度转位单元里应用十分广泛，核心作用是把主动件的连续匀速旋转运动，转化为从动槽轮的周期性间歇转动，实现工位切换、步进送料这类需要动停交替的动作需求。从结构组成来看，整套机构主要包含主动拨盘、从动槽轮、安装基板三个核心部分，主动拨盘为同轴双层圆盘结构，上层圆盘带有圆弧形锁止弧，下层圆盘伸出圆柱拨销，拨销的直径与槽轮的径向槽宽度采用间隙配合设计，配合公差控制在H7/g6区间，保证拨销进入和退出径向槽时不会出现卡滞，同时锁止弧的半径与槽轮的凹弧半径完全匹配，当拨销脱离槽轮径向槽的阶段，锁止弧会完全贴合槽轮的凹弧面，将槽轮牢牢锁止在固定位置，避免工位出现偏移。从动槽轮为四槽对称结构，四个径向槽沿中心均匀分布，相邻槽的夹角为90度，对应主动拨盘每旋转一周，槽轮完成90度的步进转动，动停时间比为1:3，这个动停比参数适配大多数需要较长工位作业时间的自动化场景，比如电子产品组装转盘、药品泡罩包装的步进送料、印刷设备的间歇走纸机构，都常采用四槽外槽轮的构型。设计这套结构的时候，首先要确定槽轮的槽数，槽数越少，槽轮转动时的角加速度越大，运行冲击就越明显，槽数过多则会导致机构整体尺寸偏大，锁止弧的定位精度下降，四槽的设计是兼顾结构紧凑性和运行平稳性的折中选择，适合中低速的间歇传动场景。

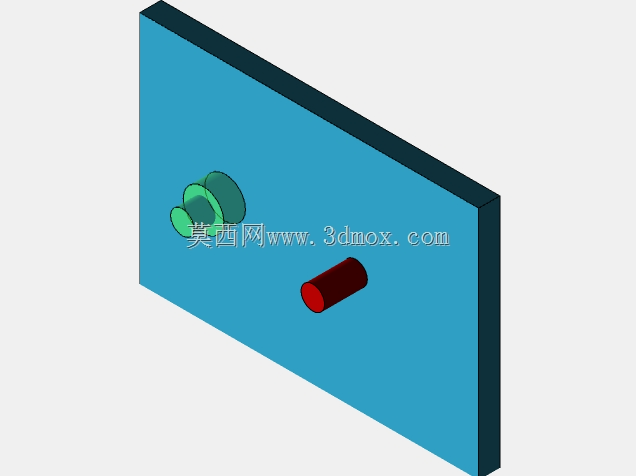

　　主动拨盘的回转中心与槽轮回转中心的中心距是核心安装尺寸，这个尺寸直接决定了拨销能否顺利进入径向槽，同时避免拨销在传动过程中与槽轮的非工作面发生干涉，设计时需要保证拨销进入径向槽的瞬间，槽的中心线与拨销中心的连线刚好垂直于两回转中心的连线，这个位置是槽轮传动的起始啮合点，能最大程度降低启动瞬间的冲击载荷。安装基板为平板式结构，两个回转轴的安装孔采用同轴度公差0.02mm的精度要求，避免两轴不平行导致的传动卡滞和磨损加剧，基板的厚度需要根据传动扭矩大小计算，保证拨盘和槽轮在运行过程中不会出现轴向窜动，轴与基板的连接采用轴承支撑，降低转动过程中的摩擦阻力。从实际应用的角度看，这类槽轮机构相比棘轮传动、凸轮间歇传动，结构更加简单，

　　加工难度低，维护成本低，不需要复杂的凸轮轮廓加工，普通的铣削加工就能满足零件精度要求，适合在中低速、分度精度要求在0.1度左右的场景下使用，当然设计时也需要注意，槽轮在转动起始和终止阶段存在柔性冲击，不适合高速运转的设备，通常运行转速不超过每分钟100转，否则会产生较大的振动和噪音，加速零件磨损。另外，锁止弧的配合间隙需要严格控制，间隙过大会导致槽轮在锁止阶段存在游动间隙，影响工位定位精度，间隙过小则会导致锁止弧面出现摩擦磨损，长时间运行后出现卡滞问题，通常锁止弧的配合间隙控制在0.03-0.05mm之间，既能保证定位精度，又能避免过度摩擦。拨销的结构通常采用可拆卸设计，在拨销磨损后可以快速更换，不需要更换整个主动拨盘，

　　降低设备维护成本，拨销的材质一般选用轴承钢，表面淬火处理提高耐磨性，槽轮和拨盘的材质可以选用45号钢调质处理，或者在轻载场景下选用工程塑料材质，进一步降低运行噪音。整套机构的安装边界需要预留足够的安全空间，槽轮转动时的最大外圆轮廓不能与周边的其他构件发生干涉，主动拨盘的驱动端通常连接减速电机输出轴，不需要额外的减速机构，因为槽轮本身已经实现了间歇运动的输出，只需要保证电机输出转速匹配设备需要的步进节拍即可。在实际选型应用时，需要根据工位数量选择对应槽数的槽轮，比如六工位设备可以选用六槽槽轮，对应主动轴每转一周槽轮转60度，动停比为1:2，适合工位作业时间较短的场景，而四槽结构更适合单工位作业时间较长的工况，设计时还需要核算传动扭矩，保证拨销的剪切强度、槽轮的轮齿弯曲强度满足负载要求，避免长时间运行出现零件断裂失效。
