1英寸NPT接口PVC材质自动空气阀结构

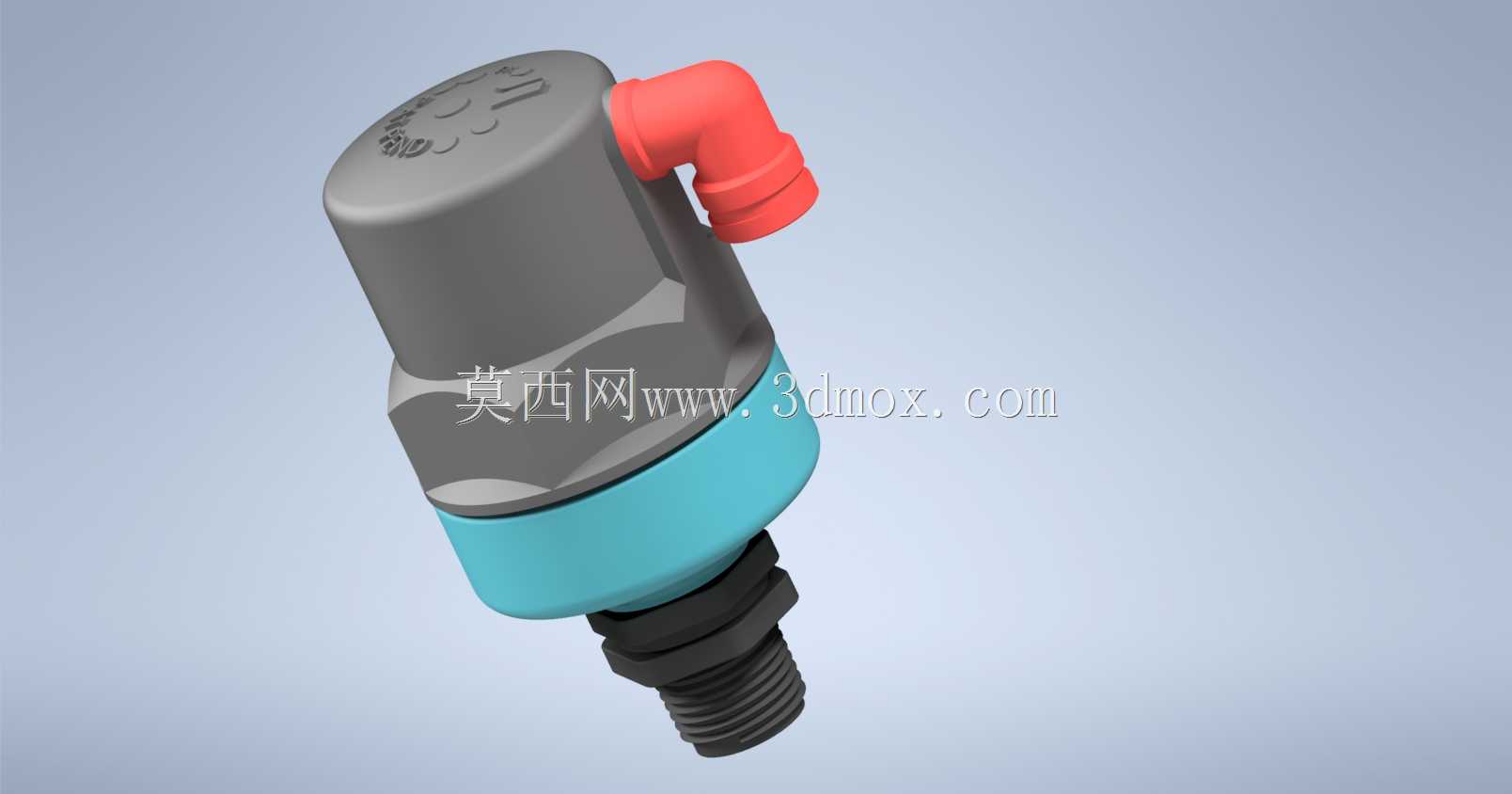

　　在民用给排水、小型工业循环水、园林灌溉这类带压管路系统里，管路充水过程中裹挟的空气如果无法及时排出，会在管路高点形成气堵，轻则减小管路通流截面、降低输送效率，重则引发水锤冲击，造成管路接头渗漏甚至管件开裂，自动空气阀就是专门针对这类痛点设计的管路辅件。这款1英寸NPT接口的PVC自动空气阀，建模时完全参照实际工程安装的边界条件做结构还原，下部外螺纹接口严格遵循NPT1英寸锥管螺纹的尺寸规范，螺纹有效长度、锥度都和实际管件一致，安装时不需要额外做结构修改，就能直接匹配同规格的PVC管路内螺纹接头，安装位置通常选在管路的局部高点、长距离水平管段的间隔高点，或是泵出口的立管段顶部，这些位置是空气最容易聚集的区域。阀体下部采用PVC材质，

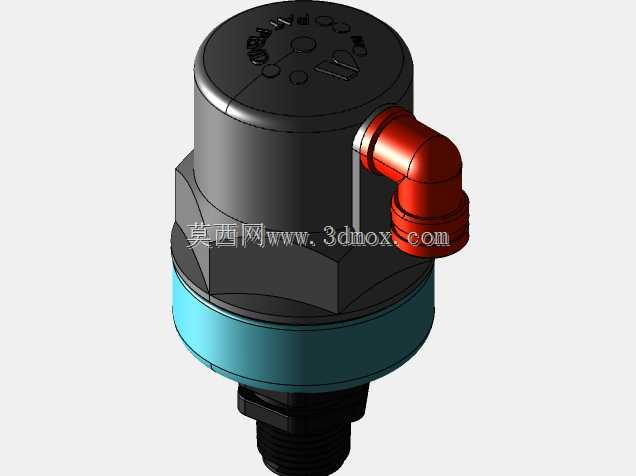

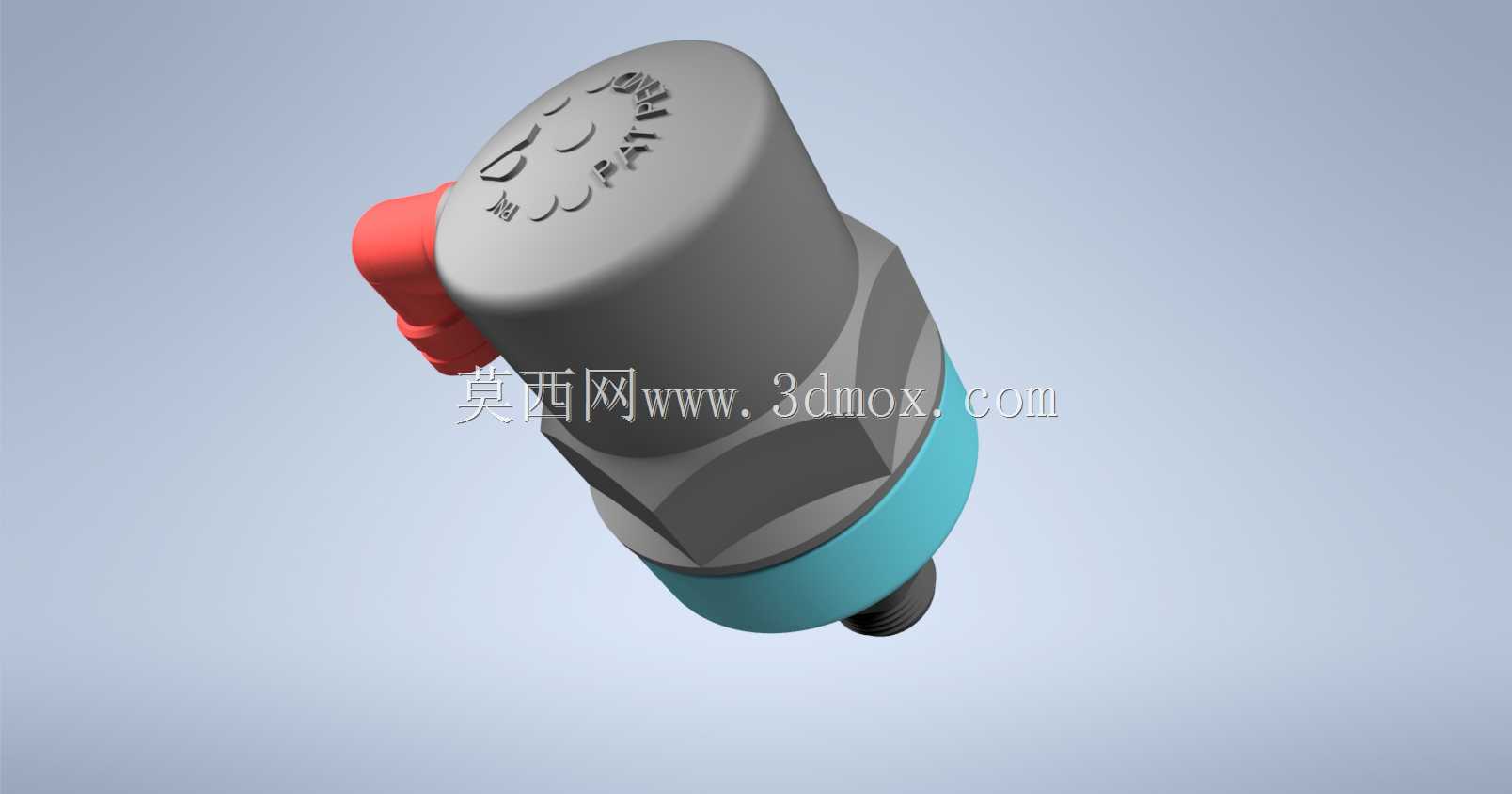

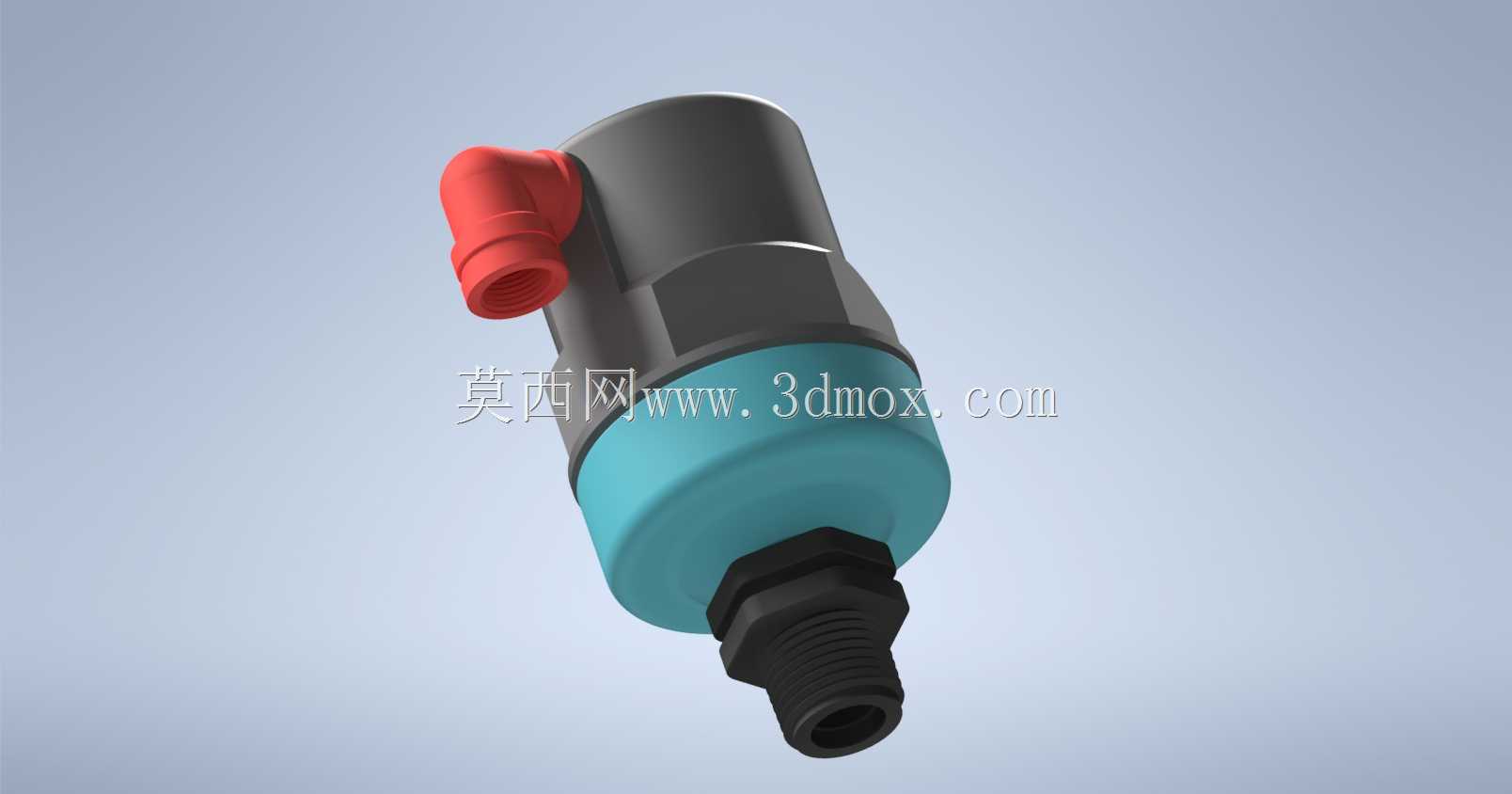

　　和常见的PVC给排水管路材质一致，避免不同材质接触引发的电化学腐蚀问题，同时PVC材质自重较轻，不会给管路接头带来额外的承重负担，适合民用供水、灌溉这类压力等级不高的管路场景。阀体中部的青蓝色环带是结构限位标识，建模时特意还原了这个结构细节，实际装配时这个位置是上下阀体的压合分界，安装时可以通过这个位置判断阀体是否压合到位，避免装配不到位引发的漏气漏水问题。上部的灰色阀帽内部集成了浮球式启闭结构，建模时还原了阀帽的防滑纹理，实际维护时不需要额外工具，徒手就能拧开阀帽清理内部的浮球腔，避免管路里的杂质卡滞浮球导致排气失效。侧部的红色弯角排气接头采用90度弯头结构，排气方向斜向侧下方，避免排气时带出的少量水渍直接喷溅到阀帽或周边管路上，

　　接头的外径尺寸匹配常规的小口径软管，有需要的场景可以外接软管把排气带出的水引到指定位置，不会弄湿周边设备。做这个模型的时候，特意把各个部件的装配间隙做了还原，比如阀帽和阀体的螺纹配合间隙、下部螺纹和阀体主体的过渡圆角、排气接头和阀帽的插接深度，这些细节都是实际生产装配时必须控制的尺寸，做管路系统整体装配仿真的时候，不会出现部件干涉的问题。很多刚接触管路设计的工程师容易忽略自动空气阀的安装空间要求，这个模型把阀体的最大外径、总高度、侧排气接头的外伸尺寸都做了1:1还原，在做管路排布的时候，可以直接把这个模型调入装配体，提前预留安装和后期维护的操作空间，避免后期现场安装时发现和周边管路、支架冲突，不得不重新改管。从功能逻辑上看，

　　这款自动空气阀的工作过程不需要额外的电气控制，完全靠浮球的浮力驱动启闭：当管路内聚集的空气进入阀腔，阀腔内水位下降，浮球随之下落打开排气口，空气从侧部接头排出；随着空气排出，管路内的水进入阀腔，浮球随水位上升，最终顶住排气口实现密封，避免管路内的水渗漏，整个过程完全自动，不需要人工操作，非常适合无人值守的管路系统。建模时也考虑了不同场景的使用需求，阀体的各个部件都做了独立的实体划分，如果需要做结构改进，比如更换不同规格的排气接头、调整浮球腔的容积，都可以直接在对应部件上修改参数，不需要重新拆分模型。另外，下部螺纹和阀体主体的过渡位置做了加强筋结构还原，实际安装拧螺纹的时候，这个位置是应力集中的区域，加强筋可以避免拧紧力过大导致阀体开裂，这个细节在很多简化模型里经常被忽略，而在实际工程应用里，这个结构直接影响阀门的安装可靠性。
