重型滑动门吊挂滚轮组件结构设计

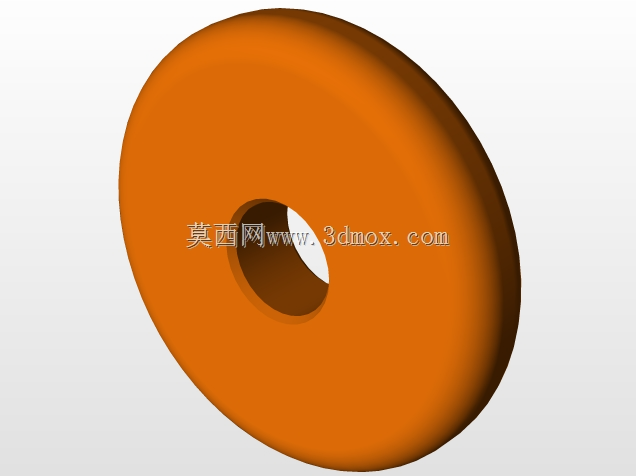

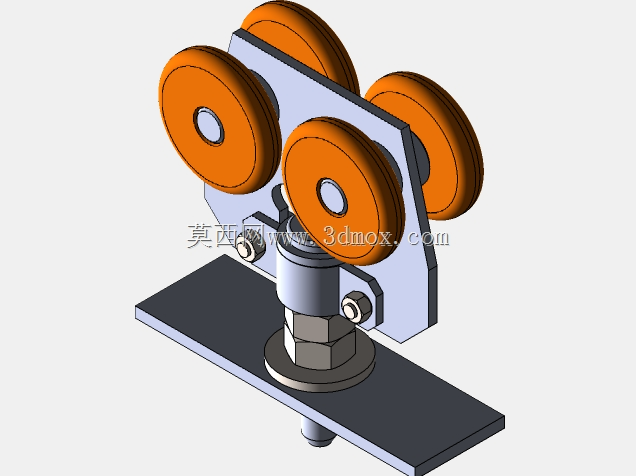

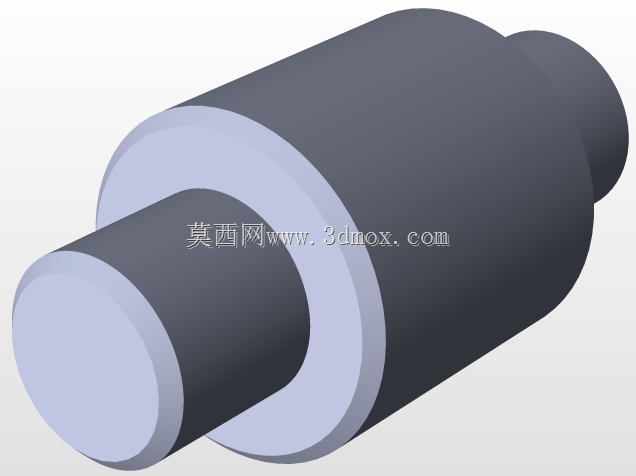

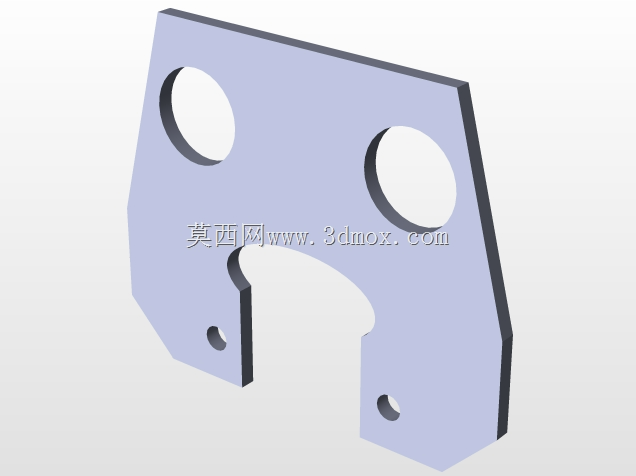

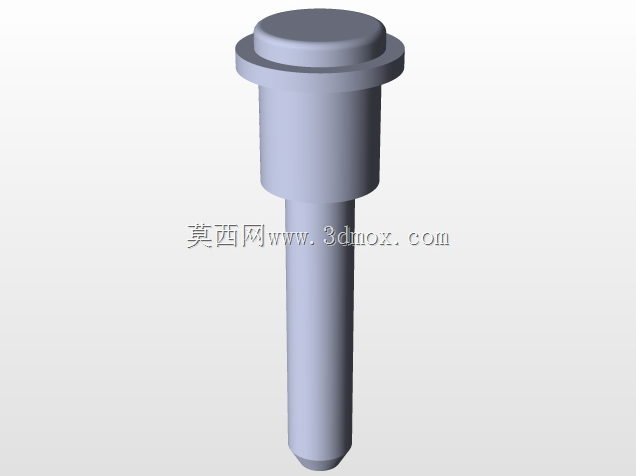

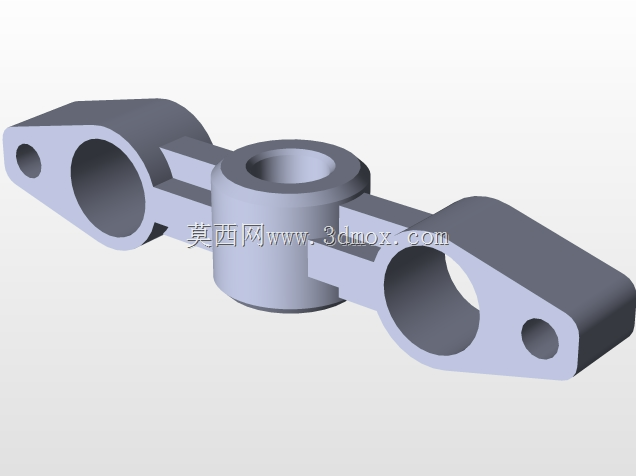

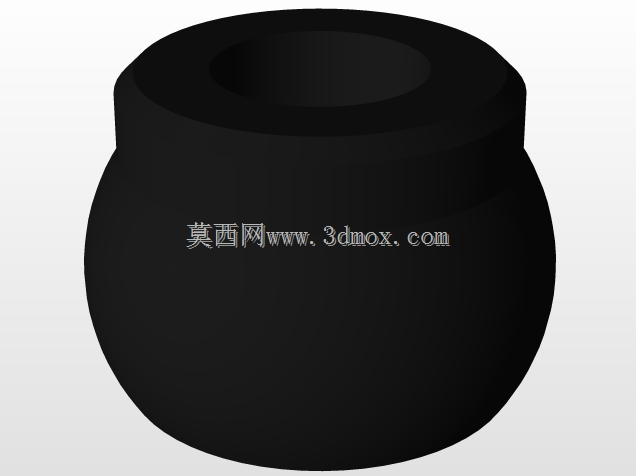

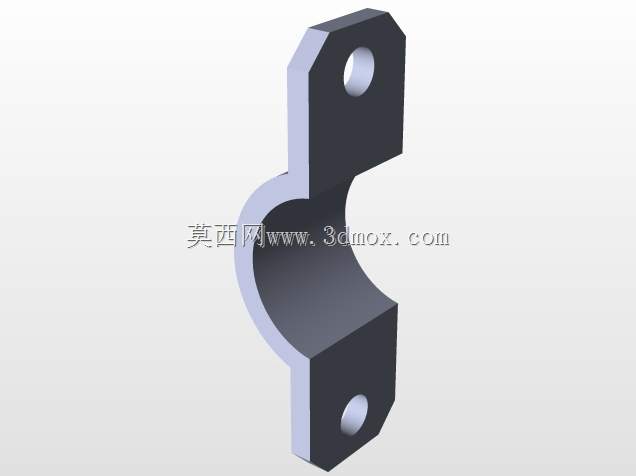

　　这套吊挂滚轮组件主要应用于工业厂房重型平移门、仓储物流分区隔断门、大型场馆推拉门的上部吊挂导向场景，适配单扇300公斤级的门体载荷，区别于普通民用推拉门的轻载轮组，该结构从载荷传递路径出发做了针对性的强化设计。从结构组成来看，整套组件包含安装底板、支撑立板、四个导向滚轮、中心连接轴、锁紧螺母组几个核心部分，四个滚轮采用两两对称的布局方式，卡合在吊装的工字钢或者C型导轨的翼缘两侧，滚轮外圈采用带圆弧过渡的轮面设计，能够自适应导轨安装过程中存在的小范围直线度偏差，避免轮缘与导轨出现硬摩擦卡滞的问题。支撑立板采用折弯成型的钢板结构，滚轮的安装销轴与立板之间采用过盈压装配合，每个销轴的端部都加装了防松止动结构，

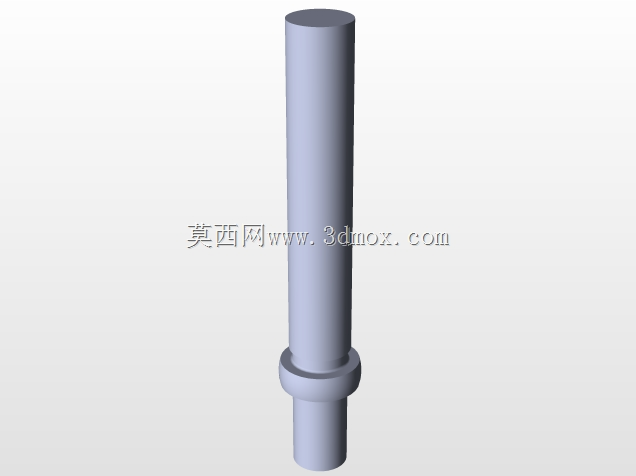

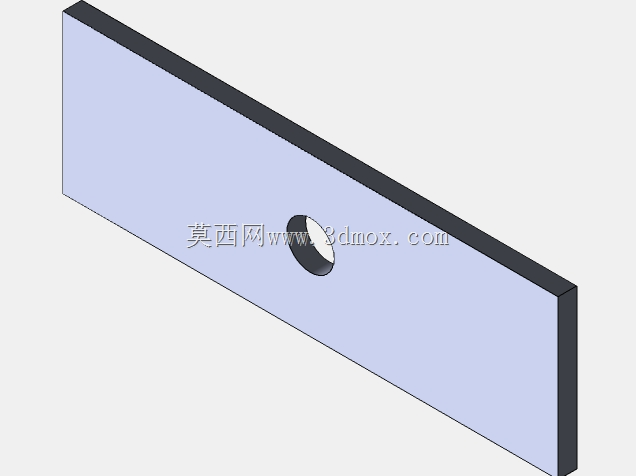

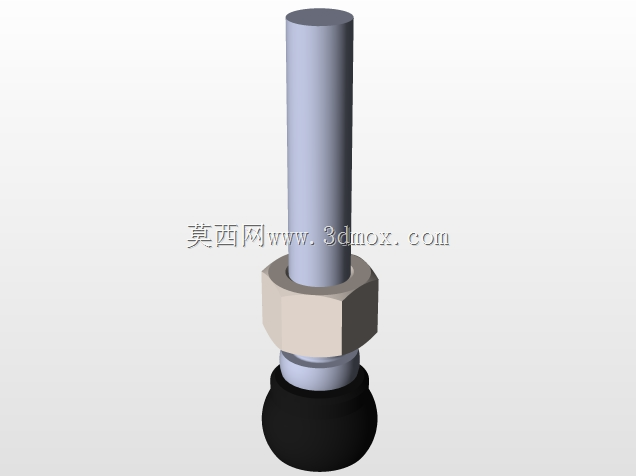

　　避免滚轮长期往复滚动过程中销轴出现转动松脱的问题。中心连接轴贯穿支撑立板与下部的安装底板，轴段上设计了台阶定位面，配合上下两组锁紧螺母能够调整滚轮与导轨之间的预紧间隙，同时可以适配不同厚度的导轨翼缘尺寸，安装时不需要额外加工定制转接件，只需要将下部的安装底板与门体顶部的预埋安装板通过螺栓紧固即可完成装配。设计过程中优先考虑了载荷的均匀分配，四个滚轮的接触点形成稳定的矩形支撑面，门体的垂直载荷通过中心轴传递到支撑立板后，均匀分散到四个滚轮上，避免单个滚轮承受过大载荷导致过早磨损，滚轮内部自带密封型深沟球轴承，能够在多粉尘的厂房环境下长期工作，不需要频繁加注润滑脂维护。安装边界方面，

　　组件整体的高度方向尺寸控制在常规重型吊挂导轨的安装净空范围内，宽度方向的尺寸不会超出导轨的侧面轮廓，不会和导轨旁的限位装置、缓冲撞块产生干涉，轮面的弧度设计匹配市面上通用的重型吊挂导轨截面，不需要单独定制配套导轨，能够直接替换同载荷等级的老旧吊轮组件，降低门体改造的成本。实际使用过程中，该轮组能够适应门体最高0.8m/s的往复移动速度，滚轮的聚氨酯包覆层能够有效降低移动过程中的金属碰撞噪音，同时减少导轨面的磨损，当门体受到侧向风载荷或者侧面碰撞时，对称布置的四个滚轮能够同时承受侧向力，避免轮组从导轨中脱出，提升门体运行的安全性。在建模过程中，所有配合面都按照实际加工公差做了预留，滚轮与销轴的转动配合间隙、

　　螺母与轴段的螺纹配合精度都符合五金配件的通用加工要求，安装底板上的螺栓孔采用长圆孔设计，允许安装时存在±3mm的位置调整量，降低现场安装的对位难度，支撑立板与中心轴的连接位置做了局部加厚处理，避免长期受载后出现应力集中导致的板材变形问题。
