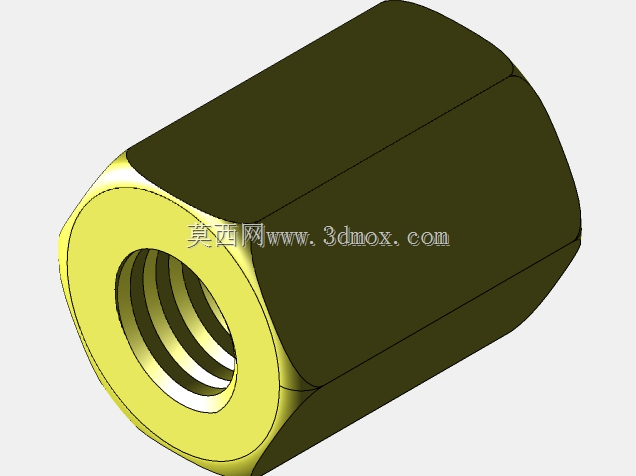

六角内螺纹M4规格间隔支撑柱结构

　　做传感器安装结构设计的工程师，大概率都碰到过PCB板与安装基面需要留出固定间隙的场景，既要保证电路板与金属基座之间的绝缘距离，又要让锁紧后的连接结构不出现歪斜滑牙，这种六角内螺纹间隔柱就是这类场景里用得最普遍的连接件。很多新手做结构的时候容易忽略间隔件的受力边界，要么选了圆柱外形的间隔柱，电批锁紧时整个柱子跟着转，根本没法把螺丝打到位，要么选了壁厚过薄的款式，几次拆装之后内螺纹直接滑牙，整个组件的固定强度直接掉下来。这款M4规格的六角间隔柱，外形做了等距六方结构，安装时可以用普通开口扳手直接卡住柱身的六方面，锁紧对面螺丝的时候柱体完全不会跟转，哪怕是在狭小的设备内腔里操作，不用额外做防转定位结构，也能快速完成装配，

　　比圆柱外形的间隔柱省了至少一半的装配工时。从实际使用的场景来看，这类间隔柱不止用在传感器的安装固定上，仪器仪表内部的电路板层叠固定、小型自动化设备的钣金护板间隔安装、低压电控柜内的元器件安装支座，都能看到这类零件的身影。它的内螺纹是通牙设计，两端都可以拧入M4规格的外螺纹紧固件，既可以作为双面连接的支撑柱，把两层安装板隔开固定的距离，也可以作为单面的垫高螺母，把元器件抬离安装基面，避免元器件底部的焊脚直接接触金属基面造成短路。设计这类零件的时候，首先要卡准的是对边尺寸的公差，六方的对边距离要和常用扳手的卡口尺寸匹配，公差带不能放得太宽，不然扳手卡进去会有旷量，锁紧的时候容易打滑磨坏六方的棱角；其次是内螺纹的同轴度，

　　整个柱体的内螺纹轴线必须和两端的端面保持垂直，不然螺丝拧进去之后会出现歪斜，锁紧后安装板会产生内应力，长时间受振动影响容易出现螺丝松动的问题。很多人做选型的时候容易忽略柱身长度的安装边界，这款8mm长度的规格，适配的是两层安装件之间留出7-8mm净空间的场景，两端各拧入3-4个螺距的螺纹深度，既保证螺纹啮合的强度足够承受常规的振动载荷，又不会因为螺丝拧入过深顶到对面的安装面，造成间隙尺寸不准。柱身的外壁做了等壁厚设计，六方的每个面到内螺纹外壁的厚度均匀，不会出现局部壁厚过薄导致的强度薄弱点，哪怕是用在有持续振动的设备上，也不会出现柱体断裂的问题。两端的端面都做了微小的倒角处理，一方面是去除加工时产生的毛刺，

　　避免装配时毛刺掉落到设备内部造成电路短路，另一方面倒角可以引导螺丝快速对准内螺纹孔，不用反复调整螺丝的位置就能顺利拧入，提升批量装配的效率。做三维建模的时候，要注意六方结构的棱角处不要做完全尖锐的直角，实际加工的零件棱角处会有微小的工艺圆角，建模时保留这个细节，后续做装配干涉检查的时候才不会出现误判，也能让导出的工程图更贴合实际加工的零件状态。另外内螺纹的收尾部分也要符合常规的攻丝工艺特征，不要把螺纹直接做到孔的最底端，预留出半个螺距的退刀空间，和实际机加工的工艺逻辑保持一致，后续做装配仿真的时候，螺丝拧入的行程才会和实际装配的情况匹配，不会出现螺丝穿模的问题。在传感器安装的场景里，这类间隔柱还能起到一定的隔振作用，当安装基面有微小振动时，柱体本身的刚性可以过滤掉一部分高频微振，避免传感器的检测精度受振动影响，比直接用螺丝锁紧传感器的安装方式，检测稳定性要高出不少。很多做小型设备结构设计的工程师，都会在自己的标准件库里面存上全系列的这类六角间隔柱模型，做结构排布的时候直接调用，不用每次都重新建模，能省不少重复劳动的时间，而且标准件的尺寸都是行业通用的，后续采购的时候也不用单独开模定制，直接按规格采购标准件就能用，能大幅压缩产品的研发和物料成本。
