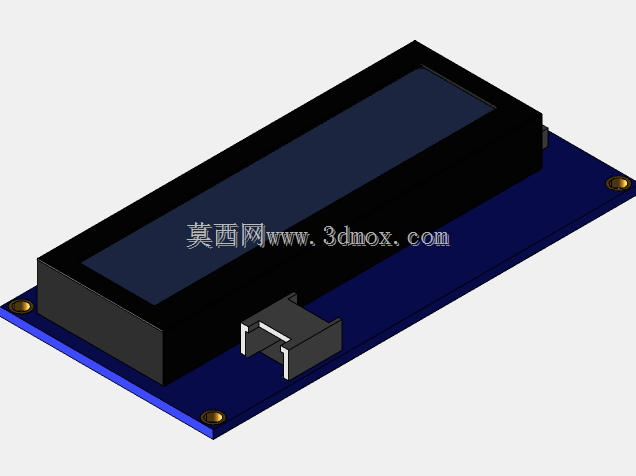

蓝白配色Grove16x2液晶显示模块结构设计

　　在嵌入式开发与小型智能设备的搭建过程中，人机交互的信息输出环节始终是硬件选型里绕不开的部分，这类16x2规格的字符型液晶显示模块，凭借稳定的字符输出能力、极低的功耗表现，在各类原型验证、小型测控装置、教学实验平台里的应用覆盖率极高。这次完成结构建模的蓝白款Grove接口1602液晶模块，没有沿用常规黄绿屏的配色方案，采用蓝底白字的显示对比度设计，在光线偏弱的设备舱内也能清晰呈现输出的字符信息，不需要额外加装背光补光元件就能满足多数工业现场的读数需求。

　　从实际使用的场景来看，这类模块常被集成在小型环境监测终端里，用来实时显示温湿度、气体浓度等传感采集数据；也会被装在桌面级小型自动化设备的操作面板上，用来反馈设备运行状态、参数设置数值；甚至在开源硬件的创客项目、学生电子设计竞赛的作品里，也是出镜率极高的信息输出部件。不同于点阵式的图形液晶屏，16x2字符屏只能输出固定点阵的ASCII字符与少量自定义符号，恰恰是这种功能上的聚焦，让它的驱动逻辑更简单，不需要占用主控芯片过多的运算资源，对于算力有限的低端单片机系统来说，适配成本远低于带图形显示能力的彩屏模块。

　　做结构建模的时候，首先要卡准的是模块的安装边界尺寸，这类标准Grove接口的1602屏，整体板卡的长宽尺寸要和市面上通用的1602液晶支架完全匹配，四个安装孔的孔位公差控制在0.1mm以内，保证用户拿到模型后可以直接套用现成的金属或塑料安装支架，不需要二次调整孔位。板卡边缘的接插件位置特意做了避让设计，Grove接口的插座突出板边的高度、引脚的排布间距完全按照实物的尺寸还原，避免在做整机装配干涉检查的时候，出现接插件和周边结构件磕碰的问题。

　　模块正面的液晶显示区域做了分层设计，最外层的偏光片、中层的液晶玻璃、底层的背光板都单独做了结构分层，不是简单的整块贴图处理，方便结构工程师在做设备面板开窗设计的时候，直接提取显示区域的轮廓线作为面板开孔的参考，开窗的尺寸比显示区域单边大0.2mm，既可以保证整个显示区域完全露在面板外侧，又不会因为开孔过大露出周边的板卡元件。屏幕下方的两个对比度调节电位器，建模的时候也还原了调节旋钮的突出高度，在做面板结构设计的时候，要预留出螺丝刀调节电位器的操作空间，不能让面板挡住调节位置，避免后期组装完成后无法调整屏幕显示对比度。

　　考虑到这类模块经常会被用在需要频繁插拔接线的实验场景里，Grove接口的位置特意设计在板卡的短边侧，接线方向和板卡平面平行，不会出现接线后线缆向上翘起占用面板上方空间的问题，对于内部安装空间局促的小型手持设备来说，这种出线方向能大幅压缩整体的安装深度。板卡上的元件排布也做了等比例还原，背面的驱动芯片、阻容元件的高度都按照实物尺寸建模，在做安装槽设计的时候，可以准确计算出槽位的深度需求，避免出现元件顶到壳体底部、板卡无法完全装入的问题。

　　从安装适配的角度来说，这个模块的结构设计兼容两种主流的安装方式，一种是用铜柱配合螺丝穿过四个安装孔，把模块固定在设备内部的安装柱上；另一种是直接卡在面板预留的卡槽里，不需要额外的螺丝固定，两种安装方式的结构边界都在模型里做了对应处理，卡槽的卡扣位置预留了0.15mm的装配间隙，保证卡装的时候松紧度合适，不会出现过紧装不进去、过松容易脱落的问题。蓝白屏的背光部分是均匀的面光源，建模的时候也还原了背光层的漫反射结构，不会出现局部亮斑的结构问题，和实际产品的出光效果保持一致。

　　在做结构校验的时候，特意核对了模块和周边常用配件的装配兼容性，比如和Grove通用连接线的插头配合时，插头插入插座后不会和板卡上的其他元件产生干涉，插头的拔插空间预留足够，不需要倾斜插头就能完成接线操作。模块整体的厚度控制在12mm以内，对于厚度要求严苛的薄型手持设备来说，这个尺寸可以轻松嵌入到壳体内部，不会因为模块过厚导致整机厚度超标。另外，屏幕表面的偏光片做了0.5mm的下沉设计，比板卡的上表面略低一点，在装配的时候如果面板和板卡之间有轻微的挤压，也不会直接压到偏光片表面，避免出现偏光片刮花、显示出现水波纹的问题。
