12毫米直径圆柱式有源蜂鸣器结构设计

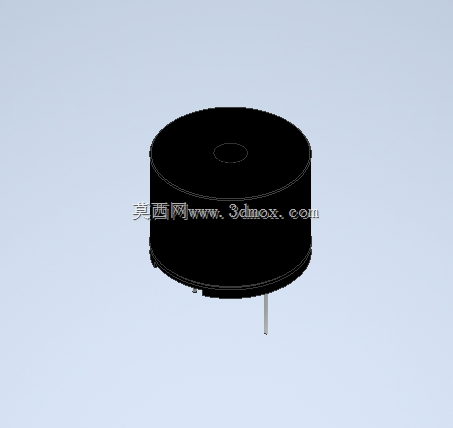

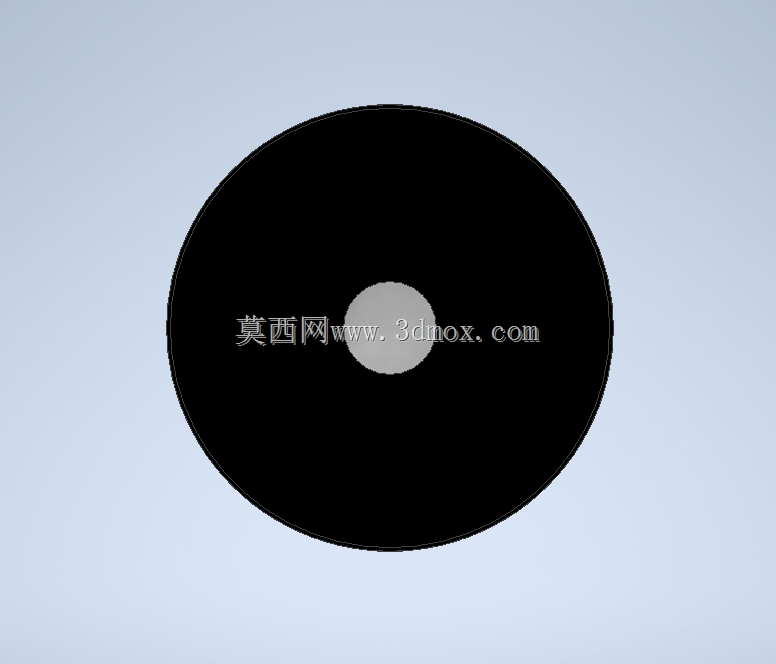

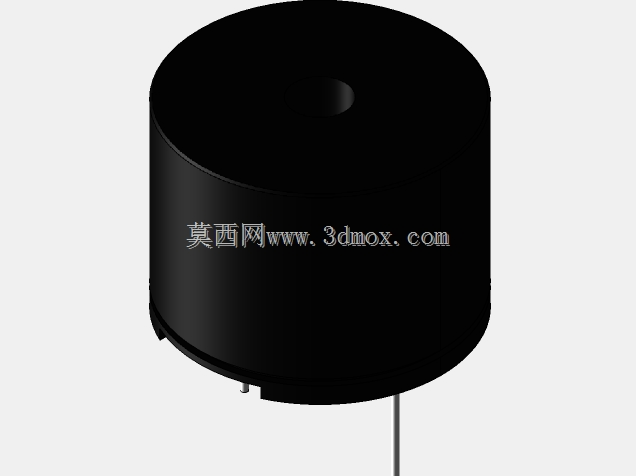

　　这款直径12毫米的圆柱式蜂鸣器，是工业控制、消费电子、安防设备领域常用的电声报警器件，日常做设备状态提示、故障告警、操作反馈发声用途，在小型化设备的结构设计中选型频次很高。从结构设计逻辑来看，整体采用直筒圆柱外形，是综合了发声腔体共振需求、PCB安装空间利用率、批量生产装配便利性多方面考量的结果：圆柱腔体的内壁弧度可以让压电振子产生的声波在腔体内形成稳定共振，相比异形腔体更容易调校出一致的发声频率与声压级，同时圆柱外形在注塑生产时脱模难度低，壳体壁厚可以做到均匀1毫米左右，既保证结构强度，又不会占用过多径向空间。产品的安装边界非常明确，主体外径严格控制在12毫米，总高度不含插针的部分适配常规薄型设备的内部堆叠要求，底部伸出的两根直插式引脚采用标准2.54毫米间距设计，能够直接适配通用PCB板的焊盘孔位，不需要额外做转接结构，插针长度预留了常规波峰焊的吃锡深度，焊接后引脚与PCB的结合强度可以满足常规工业设备的振动测试要求，不会出现引脚脱焊、器件歪斜的问题。顶部中心位置设计有内凹的出声孔结构，这种内凹设计一方面可以避免出声孔直接暴露在设备外部，减少灰尘、液体直接侵入腔体内部的概率，另一方面内凹的导流结构可以让声波更集中地向正前方传导，在相同驱动功率下提升正前方的有效声压，满足设备正面操作人员的听觉感知需求。在实际设备选型应用中，这款蜂鸣器可以适配多种场景：在小型工控板卡上，它可以作为设备上电提示、故障代码报警的发声单元，

　　安装时只需要在PCB上预留对应直径的安装空位，不需要额外的固定结构，依靠引脚焊接的强度就可以完成固定；在小型消费类电子产品比如智能门锁、便携检测设备上，12毫米的直径不会占用过多内部空间，圆柱外形可以适配壳体内部的圆弧过渡区域，不会和周边的电池、电路板结构产生干涉；在安防类的烟雾报警器、燃气报警器内部，这款蜂鸣器的腔体共振特性可以调校出3kHz左右的人耳敏感频率，在告警状态下能够快速引起使用者的注意。设计这款结构的时候，需要重点关注几个细节：首先是壳体与底部端盖的配合公差，因为蜂鸣器内部的压电振子对腔体密封性有一定要求，配合间隙过大会导致声压泄漏，发声音量达不到设计要求，间隙过小则会增加装配难度，批量生产时容易出现压合不到位的问题，

　　一般采用0.05毫米的过渡配合，配合位置做一圈浅槽点胶密封，既保证密封性，又不会增加过多装配工序。其次是引脚与底部端盖的固定结构，插针在穿入端盖的时候需要设计定位台阶，避免插针在焊接受力时向内移位，顶到内部的振子结构导致器件失效，台阶位置还要做密封处理，避免波峰焊时助焊剂顺着引脚缝隙渗入腔体内部，污染振子影响发声性能。另外，壳体的外表面做了细微的磨砂纹理处理，不是光滑的亮面设计，这是因为在设备组装过程中，光滑表面容易被吸盘、夹具留下划痕，影响来料外观检验的通过率，细微磨砂纹理既可以掩盖轻微的装配划痕，也不会增加注塑生产的难度。在做整机结构堆叠的时候，需要注意蜂鸣器出声孔前方不能有完全遮挡的结构件，至少要预留3毫米以上的出声间隙，

　　如果设备外壳是封闭结构，需要在外壳对应蜂鸣器的位置开设出声孔，出声孔的总面积不能小于蜂鸣器顶部内凹出声孔的面积，否则会大幅衰减发声音量。如果是在有防水要求的设备上使用这款蜂鸣器，可以在顶部出声孔位置粘贴防水透声膜，不会过多影响声压传递，同时可以满足IP65左右的防水要求，适配户外使用的小型检测设备。这款蜂鸣器的结构没有多余的复杂特征，所有的设计细节都是围绕量产可行性、安装便利性、发声性能稳定性三个核心目标展开，没有为了外观做多余的异形结构，非常适合对成本、安装空间、可靠性都有要求的标准化设备选型使用，在三维建模过程中，所有的尺寸公差、配合位置都按照常规电子元器件的行业标准设定，导入整机装配时不需要做过多的参数调整，就可以直接完成干涉检查、安装孔位匹配的工作。
