梅赛德斯OM605发动机腰带结构设计

　　在商用车及乘用柴油车动力总成的配套结构设计中，发动机缸体周边的密封与安装附属构件，直接决定了动力单元运行时的密封可靠性与周边附件的安装精度，OM605系列发动机配套的腰带结构，正是这类构件中兼顾密封定位与附件集成安装的典型部件。从实际装车场景来看，该构件布置于直列五缸柴油发动机的缸体侧部，横跨五个气缸对应的缸体侧壁区域，一方面承担缸体侧腔的密封封堵作用，避免机油、冷却介质从缸体结合面出现渗漏，另一方面其本体上预留的多组安装孔位，可作为发动机周边线束固定、传感器支架安装、附属管路卡位的集成载体，减少缸体本体上的额外开孔设计，降低缸体铸造与机加工的工艺复杂度。

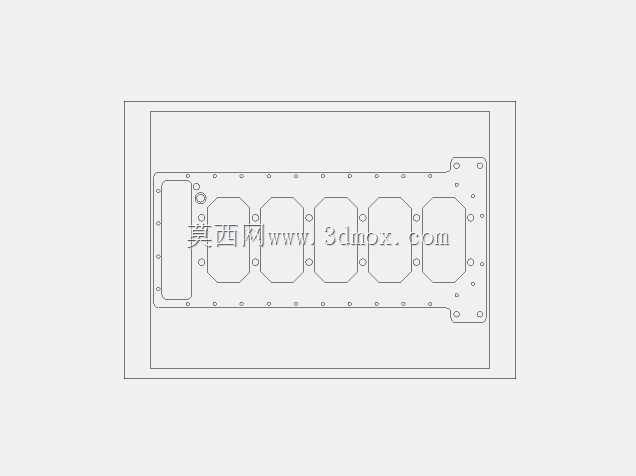

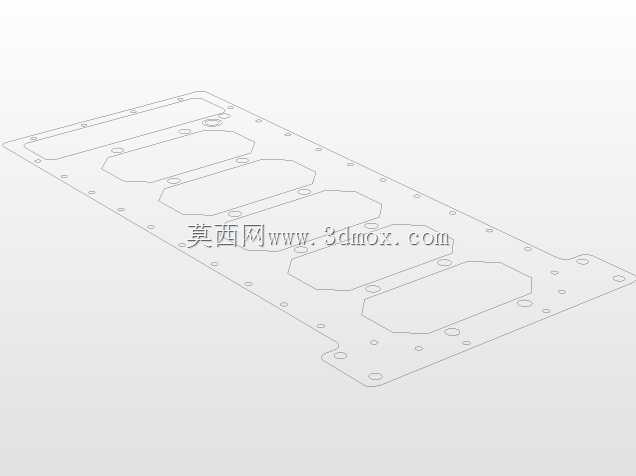

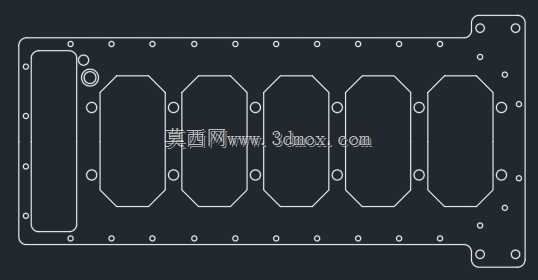

　　从结构设计逻辑来看，该腰带构件采用长条形板式结构，整体轮廓完全匹配OM605直列五缸发动机缸体侧部的安装面型线，五个对应气缸位置的区域做了内凹的八边形避让结构，既能够避开缸体上对应气缸套的凸出安装位，避免装配时出现结构干涉，又能通过内凹结构减少构件自身的重量，实现动力总成外围部件的轻量化设计。构件边缘均匀布置的多组通孔为安装固定孔，孔位的节距完全匹配缸体侧部预设的螺纹孔位置，装配时通过螺栓将腰带构件压紧在缸体结合面处，结合面处可配套密封垫片实现静密封，保证发动机运行过程中，缸体内部的机油压力、冷却系统压力不会从该结合面出现泄漏。

　　从安装边界与尺寸适配角度来看，该构件的整体长度完全覆盖直列五缸发动机的缸体侧部有效安装区域，宽度方向避开了缸体上的主油道、冷却水道的开孔位置，不会对缸体本身的介质流通通道造成遮挡或阻碍。构件两端的异形凸耳结构，是为了匹配缸体两端的铸造圆角轮廓设计，保证构件安装后与缸体轮廓完全贴合，不会出现局部凸出或间隙过大的问题；凸耳位置额外设置的小孔位，可用于安装发动机线束的固定卡扣，将发动机周边的喷油嘴线束、传感器线束进行规整固定，避免车辆运行过程中线束与发动机高温部件接触出现老化破损，也能减少线束晃动产生的异响与磨损。

　　在实际的工程应用中，这类腰带构件的设计需要重点考量两个核心维度，一是安装后的密封可靠性，二是长期运行下的结构抗变形能力。由于发动机运行时缸体本身会存在一定的热胀冷缩变形，同时车辆行驶过程中的振动会持续传递到该构件上，因此构件的孔位设计预留了微小的装配间隙，可抵消一部分热变形与振动带来的位移量，避免螺栓出现松动或者构件本身出现应力开裂。构件上均匀分布的小圆孔除了安装固定作用外，部分孔位还可作为工艺定位孔使用，在构件本身的机加工过程中，通过这些孔位进行定位装夹，保证各个安装孔的位置度、结合面的平面度满足设计公差要求，平面度公差控制在合理范围内才能保证密封垫片受压均匀，不会出现局部密封失效的问题。

　　从三维建模的实操角度来看，构建该构件的三维模型时，首先需要提取缸体侧部安装面的三维点云或者轮廓数模，以此为基准绘制构件的外轮廓草图，再逐一绘制五个气缸对应的避让内凹结构，之后按照缸体上的螺纹孔位置逐一排布安装孔位，最后对构件边缘做倒角处理，去除锐边避免装配时划伤操作人员或者割破密封垫片。建模过程中需要重点核对各个孔位的相对位置尺寸，尤其是两端凸耳处的异形轮廓，必须与缸体端的轮廓完全匹配，否则会出现装配干涉，导致构件无法正常安装。完成基础建模后还需要对构件做装配仿真验证，模拟螺栓拧紧后的受力变形情况，确认构件的应力分布在材料允许的强度范围内，避免长期运行后出现塑性变形导致密封失效。

　　这类构件虽然不属于发动机的核心做功部件，但在动力总成的整体可靠性设计中占据着不可忽视的位置，很多发动机出现的侧部渗漏油问题，往往都是这类外围密封构件的设计或装配偏差导致的。在做配套设计时，除了结构尺寸的匹配外，还需要根据发动机的运行温度区间选择合适的构件材料，保证材料的热膨胀系数与缸体材料尽可能接近，减少冷热交变过程中因膨胀量差异导致的密封面间隙变化。同时构件表面需要做相应的防腐处理，抵御发动机舱内的油污、水汽侵蚀，延长构件的使用寿命，降低车辆全生命周期内的维护成本。
