雪佛兰LUV DMAX 4X2皮卡底盘结构

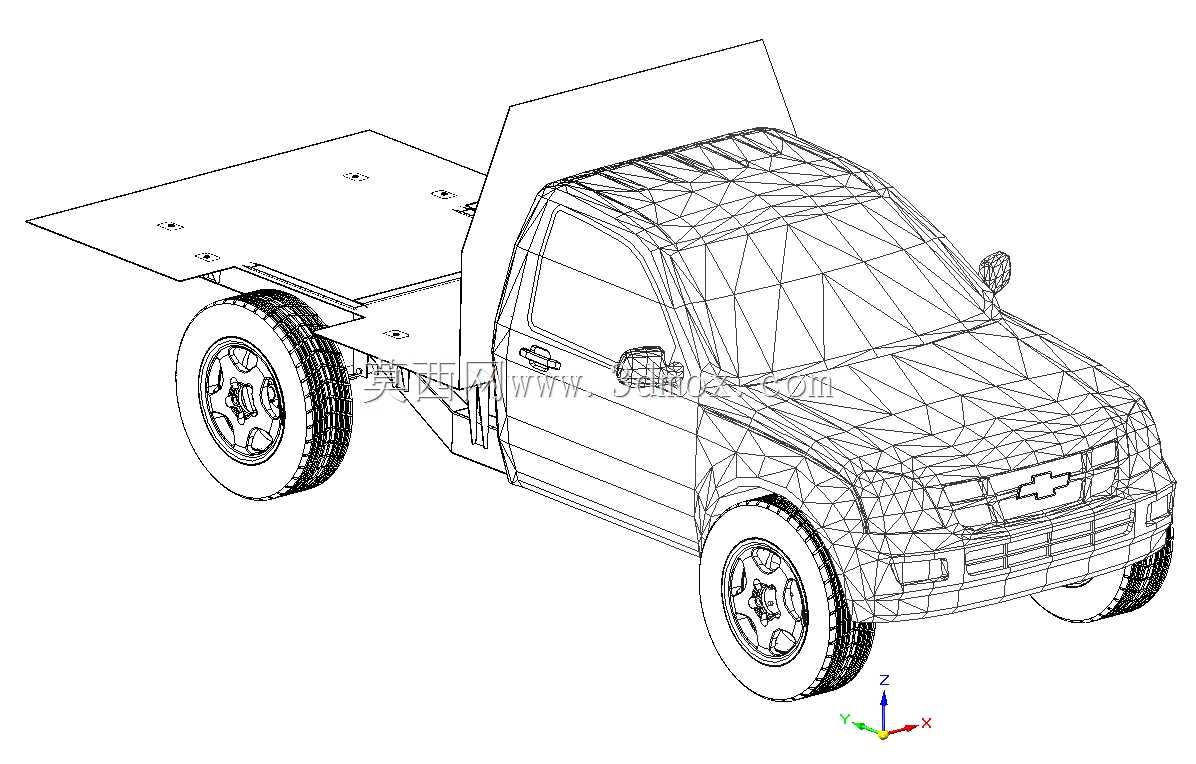

　　该三维结构还原了雪佛兰LUV DMAX 4X2轻型载货皮卡的底盘与驾驶室主体结构，可作为商用车改装、上装匹配设计阶段的参考基准。在实际工程应用中，这类二类底盘是厢式货车、栏板运输车、专用作业车上装开发的核心载体，设计人员可依托该结构快速完成货厢、专用作业装置的安装点位匹配，无需从零搭建整车基础架构，大幅缩短前期方案验证周期。

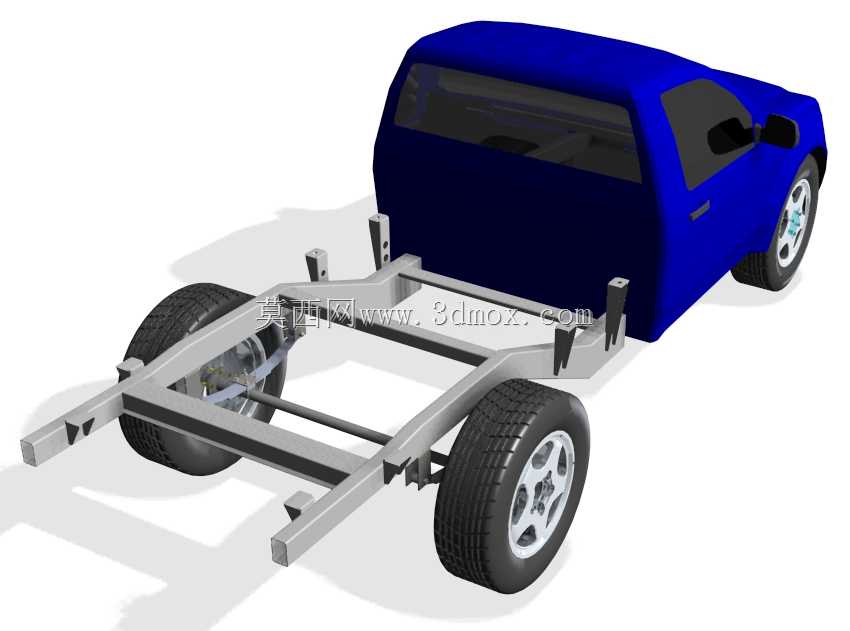

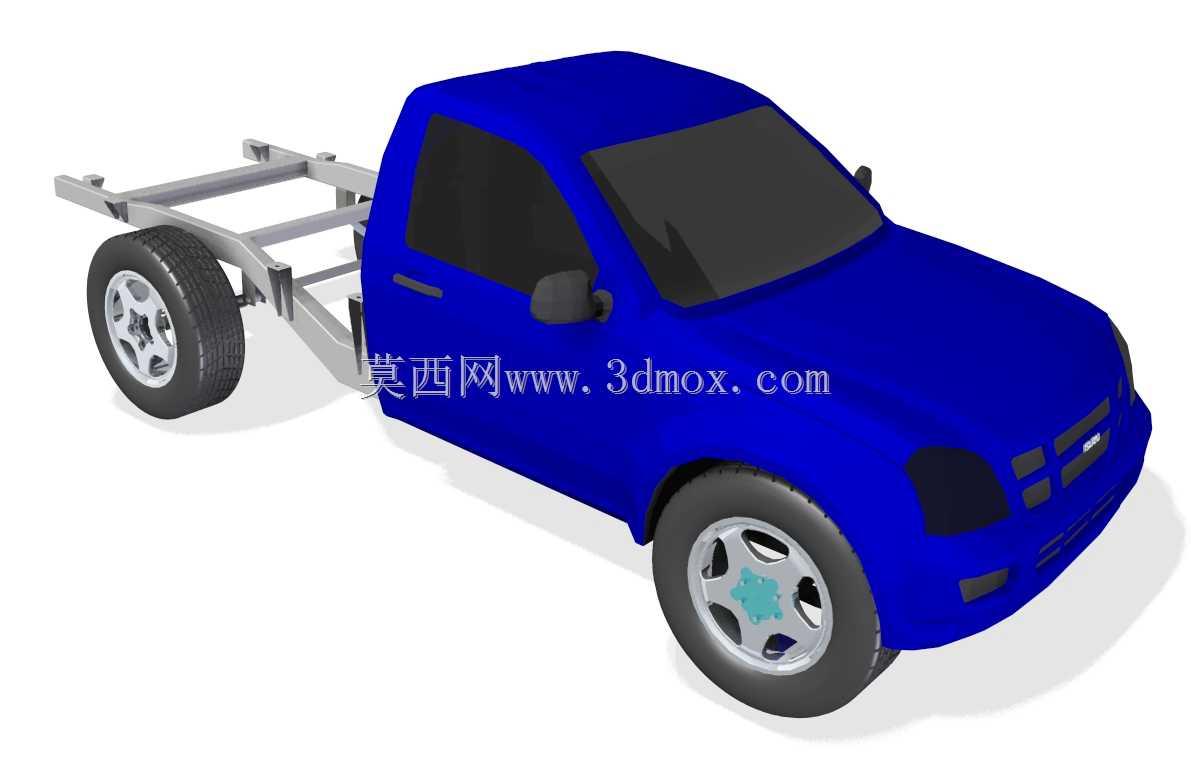

　　从结构功能来看，该模型完整呈现了非承载式车身的核心特征：驾驶室采用单排布局，预留了完整的车架纵梁、横梁安装面，车架尾部未设置原厂货厢结构，可适配不同长度、不同承载等级的上装模块。前轮采用独立悬架匹配转向节结构，后轮为驱动桥配置，传动路径从驾驶室下方的动力舱预留位置延伸至后驱动桥，符合4X2车型后轮驱动的动力布局逻辑。轮胎与轮辋的装配关系、制动系统的安装点位、燃油系统的布置空间都在模型中做了对应还原，能直观呈现底盘各系统的空间避让关系。

　　设计思路上，该结构优先保障了底盘的改装通用性：车架纵梁采用等截面槽型钢结构，沿车架长度方向预留了标准化的安装孔位，不同上装的连接支架可直接通过螺栓与纵梁孔位匹配，无需额外对车架主体进行切割改制。驾驶室与车架的连接点设置了缓冲悬置结构，可过滤行驶过程中车架传递的振动，提升驾乘舒适性；转向系统的布置预留了足够的转向轮跳动空间，避免极限工况下转向拉杆与车架、悬架部件发生运动干涉。

　　在安装边界与尺寸适配层面，该底盘的轴距、轮距参数符合轻型商用车的通用设计规范，车架上平面至地面的高度处于常规载货皮卡的离地间隙区间，既保证了非铺装路面的通过性，也能控制货厢装载面的高度，提升装卸货的便利性。车架尾部的宽度尺寸适配常规轻型货厢的安装要求，后悬架的钢板弹簧座位置预留了足够的承载冗余，可根据上装整备质量调整钢板弹簧的片数配置，满足不同载重等级的使用需求。动力舱的空间尺寸可适配小排量柴油或汽油动力总成，冷却系统、进排气系统的布置空间都做了预留，改装时可根据使用场景匹配对应的动力配置方案。

　　对于结构设计从业者而言，该模型可用于验证皮卡底盘改装的空间合理性，检查上装部件与底盘原有结构的干涉情况，也可作为商用车底盘结构教学的直观演示载体，帮助新人快速理解非承载式车身的载荷传递路径：行驶过程中路面载荷通过轮胎、悬架传递至车架，再由车架分散至驾驶室与上装结构，整套受力路径清晰明确，符合轻型商用车的载荷设计逻辑。在专用车改装场景中，设计人员可基于该底盘结构快速完成环卫作业装置、工程抢修设备、短途运输货厢的方案布局，提前校核各部件的安装空间、维修操作空间，避免后期实物装配阶段出现结构干涉、安装点位不匹配的问题，有效降低改装阶段的试错成本。
