梅赛德斯奔驰OM605排气法兰结构设计

　　在柴油发动机排气系统的布局中，排气法兰承担着缸盖排气侧与排气歧管首段的刚性连接与密封职能，OM605作为直列五缸柴油动力单元，其排气侧的接口布局沿缸体纵向一字排开，对应的排气法兰需要匹配五个缸的排气道出口位置，同时兼顾安装过程的螺栓受力均匀性与高温工况下的密封可靠性。从实际装车场景来看，这类排气法兰长期工作在300-700摄氏度的交变温度环境中，发动机冷启动时的低温冲击与全负荷工况下的高温烘烤交替作用，对法兰的平面度保持能力提出了极高要求，设计阶段需要充分考虑材料的热膨胀系数匹配，避免因热胀冷缩量差异导致的密封面翘曲、垫片冲蚀等常见故障。

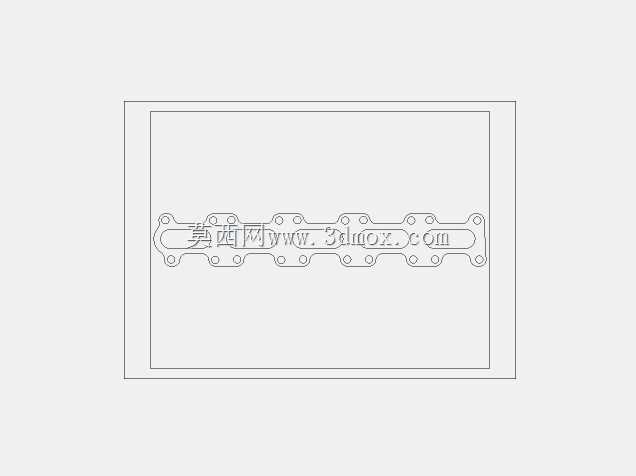

　　从结构设计思路来看，这款法兰采用整体式平板冲压成型结构，沿长度方向均匀分布多组螺栓过孔，孔位的位置度公差严格控制在±0.1mm范围内，确保与缸盖侧螺纹孔、排气歧管侧安装孔的同轴度，避免安装时出现螺栓别劲、密封面压合不均的问题。法兰本体的密封面采用全平面加工设计，对应每个排气道出口的位置冲压出适配的密封筋结构，密封筋的高度控制在0.25-0.3mm区间，既可以在螺栓压紧时嵌入排气垫片的密封层，填补微观层面的平面度误差，又不会因筋高过高导致压紧后法兰整体变形。法兰的外形轮廓完全贴合缸盖排气侧的安装边界，边缘做了R2的圆角过渡，避免应力集中在边角位置，同时减少安装过程中对周边管线、隔热罩的干涉。

　　从安装边界维度考量，这款法兰的总长度匹配直列五缸缸盖的排气侧总跨度，宽度方向严格控制在排气歧管安装面的投影范围内，不会向外突出占用发动机舱的额外布置空间。螺栓孔的排布采用相邻两缸之间共用一组压紧螺栓的设计，既减少了螺栓的总数量，降低装配工时，又能保证每个排气道接口周围的压紧力均匀分布，避免出现局部压力不足导致的排气泄漏。法兰的厚度根据螺栓间距与材料屈服强度计算确定，在保证螺栓额定压紧力矩下法兰平面变形量不超过0.05mm的前提下，尽可能降低法兰厚度，减少热容量，加快冷启动时的升温速度，降低排气后处理系统的起燃时间，满足排放法规对冷启动阶段污染物控制的要求。

　　在实际维修与配件替换场景中，这款法兰的尺寸一致性直接决定了排气系统的装配效率，若法兰孔位出现偏差，现场装配时往往需要进行扩孔、修磨等额外加工，不仅增加维修工时，还可能改变螺栓的受力分布，为后续的密封失效埋下隐患。设计阶段的三维建模过程中，需要先完成缸盖排气侧接口、排气歧管接口的逆向点云拟合，再基于拟合后的基准面进行法兰的轮廓与孔位设计，同时模拟螺栓压紧过程中的法兰变形量，反复调整法兰厚度与密封筋的参数，确保在额定压紧力矩下，整个密封面的压力分布偏差不超过15%。针对排气系统的振动特性，法兰的固有频率需要避开发动机怠速与常用转速区间的激励频率，避免出现共振导致的螺栓松动、法兰开裂等问题，建模过程中需要进行模态仿真验证，调整法兰的局部刚度，将一阶固有频率控制在发动机最高激励频率的1.5倍以上。

　　从功能特性角度，这款法兰除了基础的连接与密封职能外，还需要承担排气系统前端的部分支撑作用，排气歧管的重量通过法兰传递到缸盖本体，因此法兰的材料选用需要兼顾高温强度与冲压成型性能，通常采用耐热不锈钢板材，在高温下依然能保持足够的屈服强度，不会因为长期承受排气歧管的静载荷与振动交变载荷出现永久变形。法兰表面不做额外的涂装处理，避免高温下涂层挥发产生异味、甚至脱落堵塞后处理载体，仅通过冲压后的去毛刺、平面校平工序即可满足使用要求。在排气系统的整体匹配中，法兰的密封面平面度是核心质控指标，每批次产品都需要通过平面度检具进行全检，确保任意100mm长度范围内的平面度误差不超过0.03mm，整个法兰平面的总平面度误差不超过0.08mm，从加工环节保证密封可靠性。
