十二热管滚珠风扇CPU风冷散热器结构设计

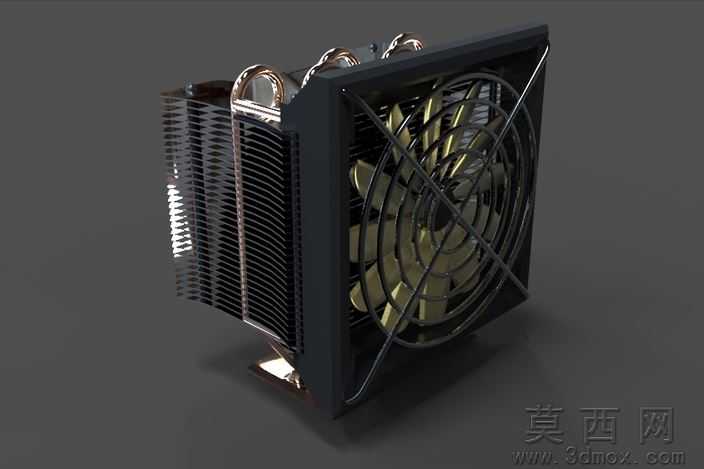

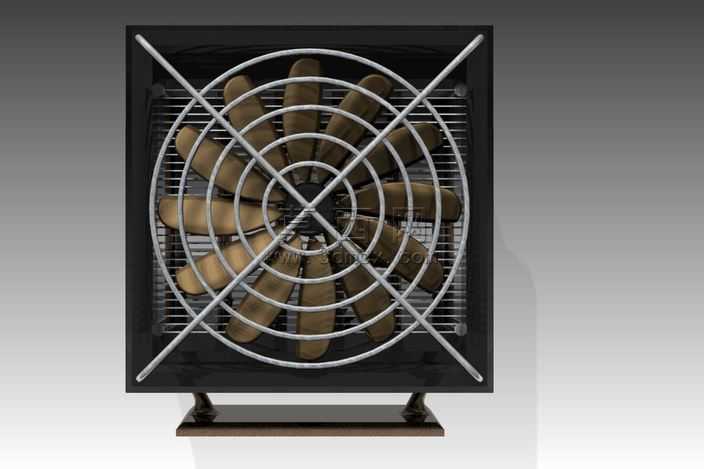

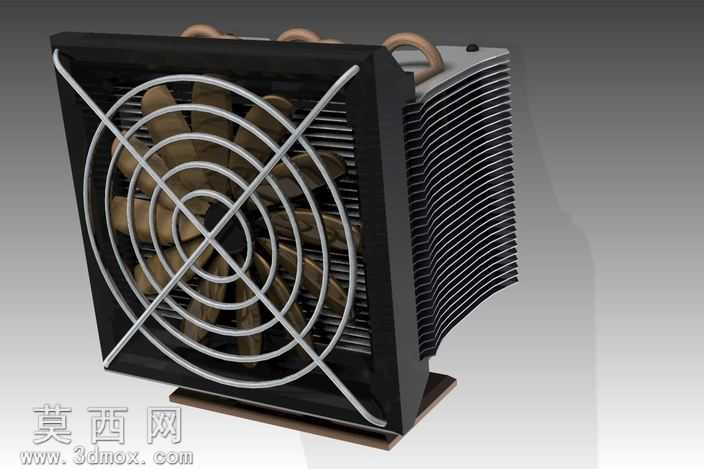

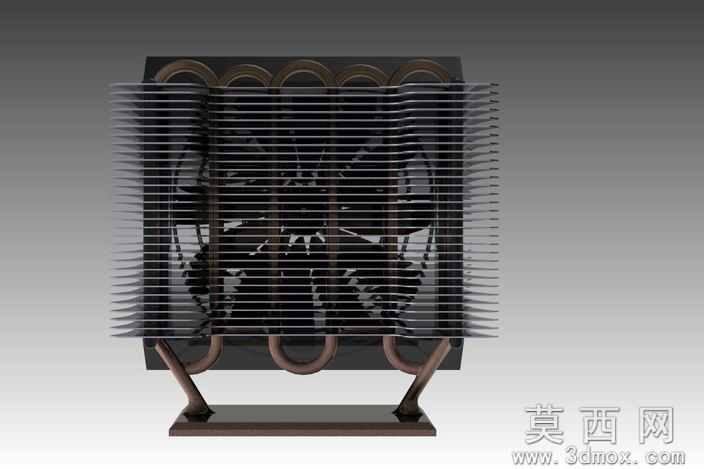

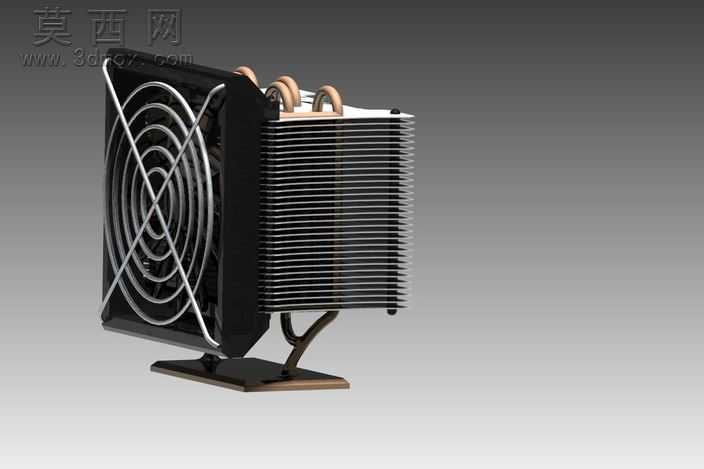

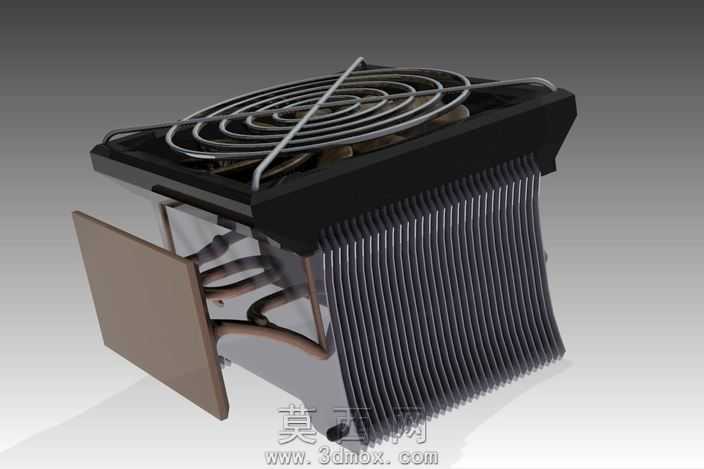

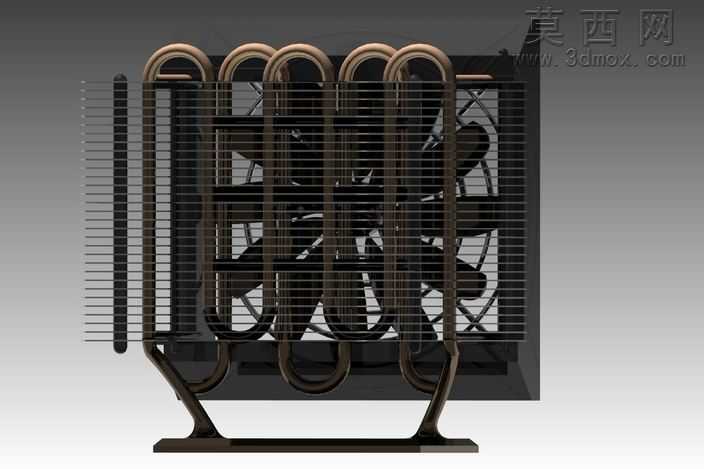

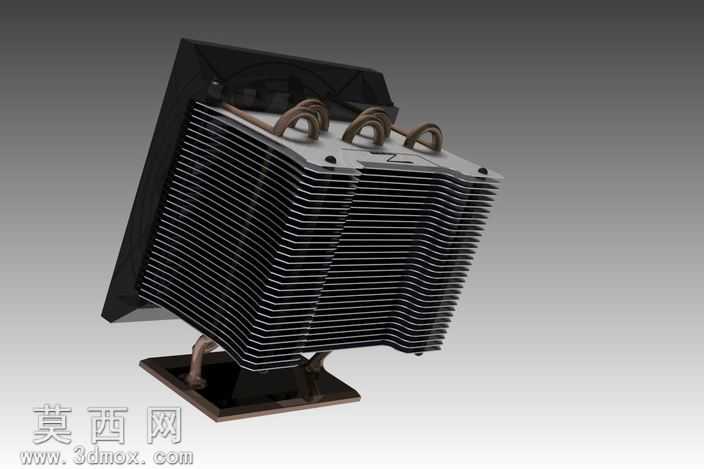

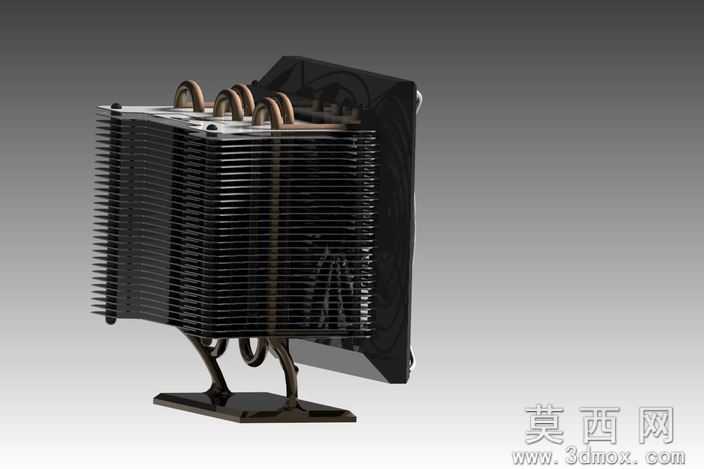

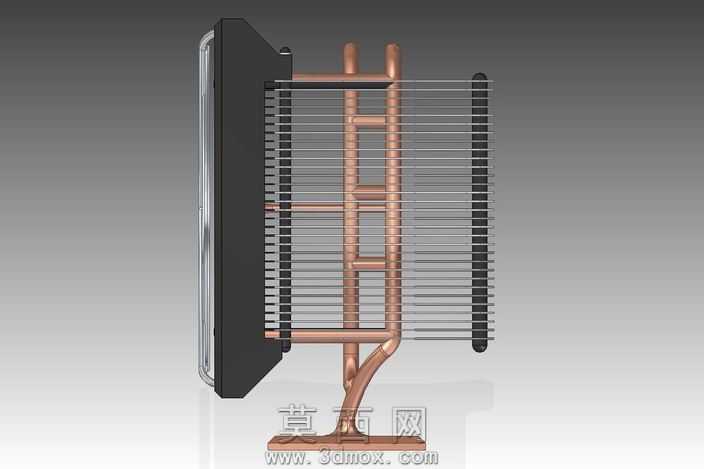

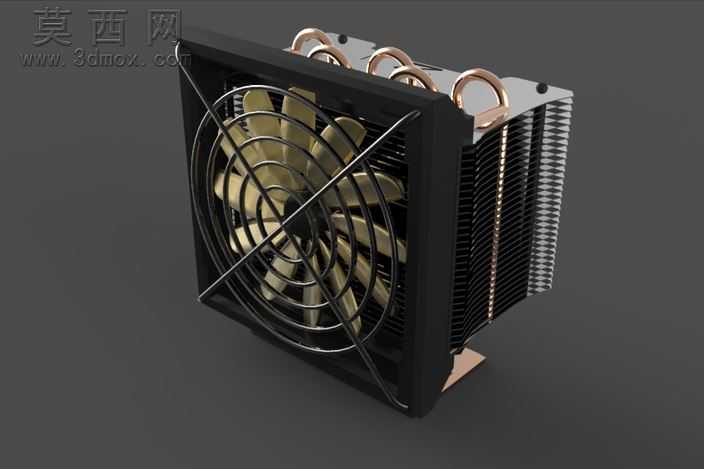

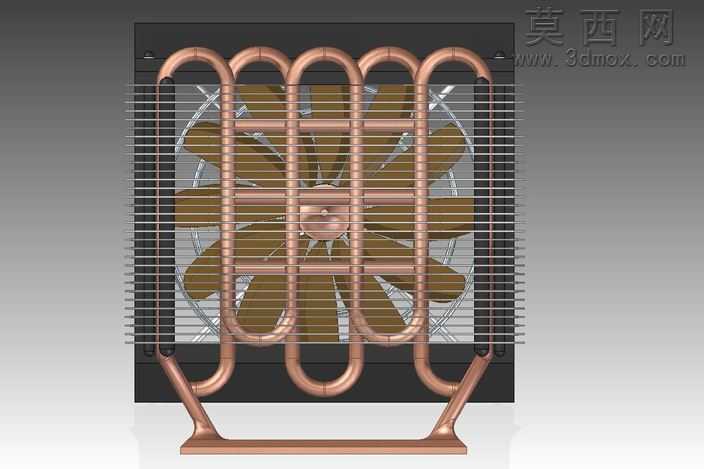

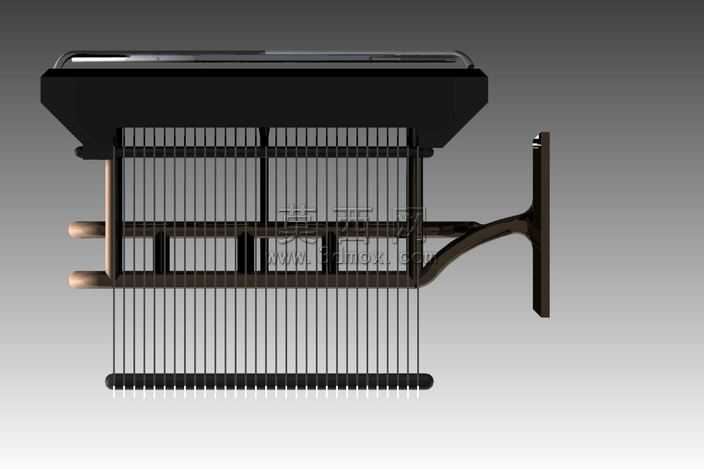

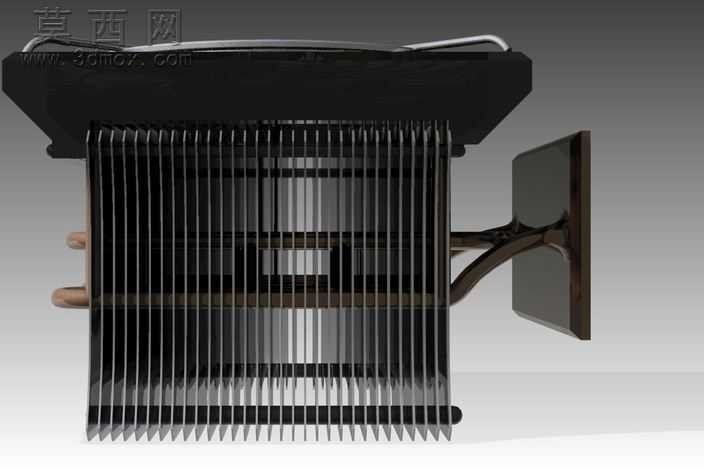

本模型采用Solid Edge完成全参数化三维建模，整体为塔式侧吹CPU风冷散热结构，完整还原了十二根铜质导热热管、密集铝制散热鳍片组、大尺寸轴流散热风扇以及底部纯铜吸热底座的全部装配关系。建模阶段首先对散热底座进行基准定位，底座采用平整铣削接触面设计，建模时严格控制底座平面度公差，保证与CPU顶盖的贴合接触面积；十二根热管采用等距环形排布设计，每根热管均做了折弯弧度优化，建模过程中通过扫掠特征生成热管的连续弯曲路径，避免出现直角弯折导致的导热效率衰减，热管与底座的连接部位采用嵌入式压合结构建模，还原了实际生产中的穿片工艺装配逻辑。散热鳍片组采用等间距堆叠设计，单片鳍片做了折边强化结构，建模时通过阵列特征快速生成整组鳍片，同时预留了热管穿接的对应通孔，鳍片表面做了微纹理凹凸结构建模，模拟实际产品的增大散热面积设计，鳍片组与热管的连接部位采用过盈配合的装配约束，还原穿FIN工艺的紧固效果。散热风扇采用九叶镰刀型扇叶设计，扇叶做了曲面弧度优化，建模时通过曲面放样生成扇叶的翼型截面，扇框采用全包覆方形结构，四角预留了减震胶钉安装位，风扇中心的马达部位做了分层结构建模，包含定子、转子以及轴承安装位的细节结构，风扇与鳍片组之间采用卡扣式连接结构，装配时可快速完成对位固定。渲染阶段为铜质热管赋予抛光紫铜材质，还原金属的暖调反光特性，为铝制鳍片赋予阳极氧化磨砂铝材质，表现哑光金属质感，为风扇扇叶赋予半透明磨砂塑料材质，模拟扇叶转动时的半透视觉效果，为散热底座赋予镜面抛光铜材质，表现接触面的平整光洁度。场景搭建采用深灰色哑光背景，添加45度侧方主光源与底部补光，突出热管的金属光泽与鳍片的层叠结构，阴影采用软阴影参数，增强模型的立体感与真实感。整体设计围绕高功耗CPU的散热需求展开，通过十二根大直径热管实现热量的快速传导，配合大面积鳍片组与大风量风扇完成热量交换，建模过程中充分考虑了实际生产的装配工艺与散热性能的平衡，所有结构均符合风冷散热器的实际工程设计逻辑，无冗余干涉结构，可直接用于散热性能仿真模拟或者产品结构参考。
