杠杆式平行夹持机械抓手结构设计

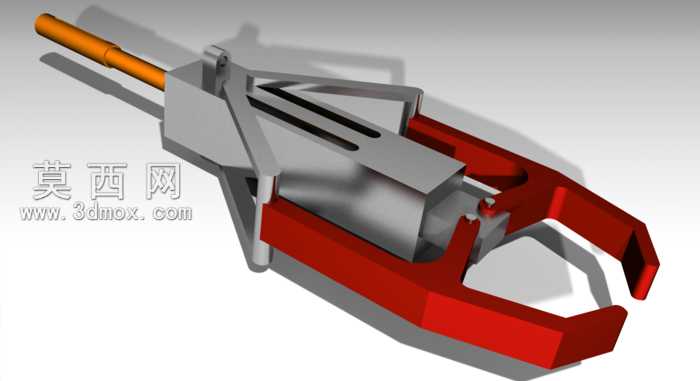

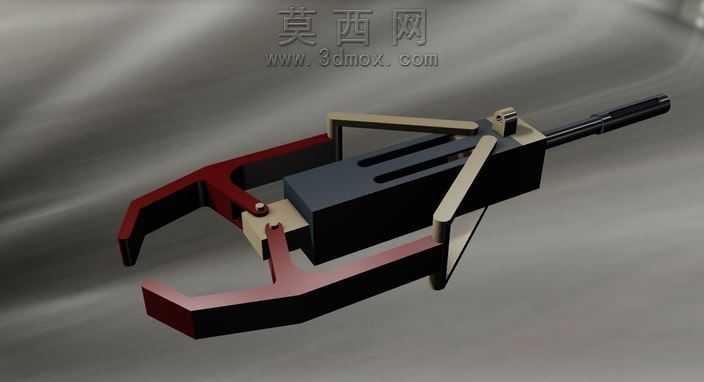

本作品为杠杆驱动式平行夹持机械抓手三维建模成果，整体采用对称式结构布局，建模阶段通过参数化草图绘制完成核心轮廓定义，先以基准轴定位驱动杆的中心运动路径，再依次搭建两侧夹臂、联动杠杆、连接销轴的实体特征，所有配合面均按照实际机械装配公差预留间隙，保证运动仿真阶段无干涉卡顿。渲染环节采用哑光金属材质搭配高饱和度红色工程塑料材质区分功能部件，驱动杆与内部联动结构赋予银灰色磨砂金属质感，还原铝合金加工件的表面肌理，外侧夹爪部分使用亮红色哑光塑料材质，既区分功能模块也模拟实际工装的警示配色，场景添加柔和的漫反射环境光，搭配浅灰色渐变背景突出结构轮廓，阴影采用软阴影参数弱化生硬边界，提升整体渲染的真实感。结构设计上采用单杆输入驱动，通过内部对称布置的杠杆结构将驱动杆的直线往复运动转化为两侧夹爪的同步平行开合运动，夹爪内侧设计有阶梯式卡位结构，可适配不同外形尺寸的被夹持工件，连接部位均采用销轴铰接的形式，所有铰接孔位做了倒角处理避免应力集中，整体结构无冗余部件，传动路径短、夹持力传递效率高，可适配小型自动化生产线的工件搬运、工位转序等场景。建模过程中对所有运动部件做了干涉检查，验证开合全行程内夹爪始终保持平行对中状态，不会出现偏载夹伤工件的问题，同时对关键受力部位做了加厚处理，保证夹持重载工件时的结构强度，整体模型结构完整，可直接用于工程出图、运动仿真演示以及3D打印原型验证。
