弯臂式铰接连接支座结构设计

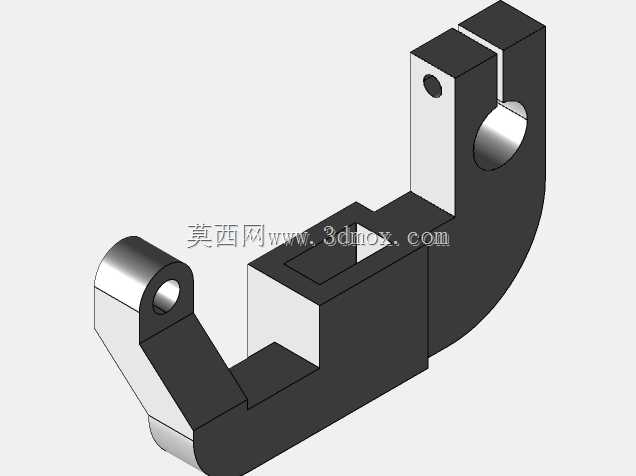

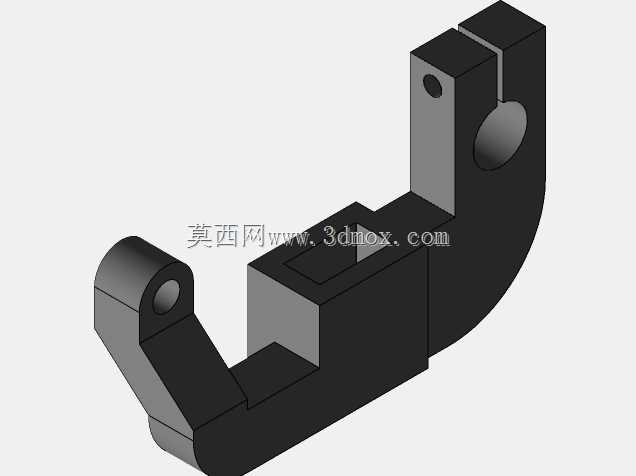

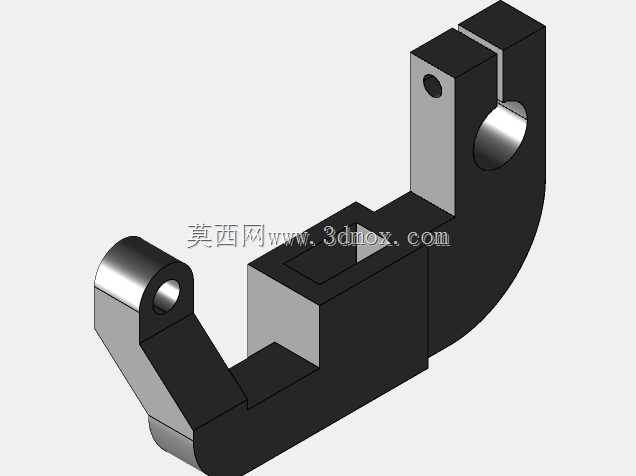

　　该弯臂式铰接连接支座属于机械传动与支撑系统中的常用连接件，在各类自动化输送线、工装夹具定位机构、小型设备的活动铰接部位都有广泛应用，主要承担两个相对运动部件之间的铰接支撑、载荷传递以及运动轨迹约束作用，能够在预设角度范围内实现部件的摆动动作，同时保证连接部位的结构刚度，避免运动过程中出现连接松脱、形变超差的问题。从实际使用场景来看，这类支座常被用在检测设备的探头摆臂安装位、工装夹具的压紧臂铰接点、小型自动化设备的门体开合支撑结构中，相比直臂式支座，其弯臂构型能够避开安装路径上的其他结构件，在紧凑的设备内部空间里完成铰接点位的布局，不需要额外增加转接件来避让干涉，能够有效缩减装配空间占用。在功能特性上，该支座设置了三处功能结构：

　　上端的开槽叉耳结构带有同轴通孔，用于穿装铰接销轴，开槽设计能够适配不同厚度的对接耳板，装配时可以通过销轴端部的紧固件调整夹紧间隙，消除铰接部位的窜动间隙；下端的带孔铰接端同样为通孔设计，用于和固定基座或者驱动部件的输出端连接，实现摆臂的回转运动；中部的方形槽结构为定位安装位，既可以用于嵌装感应触发片，配合传感器实现摆动位置的检测，也可以作为配重安装位或者线缆走线的避让槽，适配不同的装配需求。设计过程中，首先需要根据实际承载需求确定弯臂的截面尺寸，弯臂的圆弧过渡段需要做应力校核，避免摆动受载时在转角位置出现应力集中，所有铰接孔的轴线需要保证严格的平行度公差，否则装配后会出现销轴卡滞、摆动阻力过大的问题，加速铰接部位的磨损。

　　上端叉耳的开槽宽度需要根据对接件的厚度预留合理的装配间隙，间隙过大会导致运动过程中出现横向窜动，间隙过小则会提高装配难度，甚至在温度变化出现热胀时出现卡滞。从安装边界来看，该支座的整体外轮廓为弯臂构型，安装时需要预留出摆动范围内的无干涉空间，两个铰接孔的中心距为核心安装尺寸，决定了摆动端的运动行程，铰接孔的孔径需要和选配的销轴直径保持过渡配合，既保证销轴能够顺利压装，又避免配合间隙过大影响传动精度。中部的方形槽位置在装配时可以根据实际需求加装定位顶丝，对嵌入槽内的零件进行紧固，不需要额外在臂体上钻孔加工，减少现场装配的加工工作量。这类支座的材质通常选用45号钢或者铝合金，根据载荷大小选择对应材质，

　　重载场景下可以对铰接孔部位做淬火处理，提高孔壁的耐磨性能，延长部件的使用寿命，轻载场景下选用铝合金材质可以有效降低部件自重，减少驱动端的负载。建模过程中需要注意弯臂圆弧段的曲率连续，避免出现折线拐点导致的应力集中，所有锐边都需要做倒角处理，既去除加工毛刺，也避免装配时划伤操作人员。
