波纹聚碳酸酯采光屋面板结构设计

　　在工业厂房、农业温室、大型仓储屋面、户外雨棚等场景的围护结构设计中，波纹聚碳酸酯屋面板是兼顾透光性与结构强度的常用构件，这类构件的三维建模需要同时兼顾外观曲面精度与安装适配性，才能为后续的屋面排布、节点设计、荷载校核提供可靠的数字依据。

　　从实际工程用途来看，这类波纹屋面板主要替代传统的彩钢瓦、玻璃采光带，在需要自然采光的屋面区域承担围护、挡雨、透光的功能，相比同厚度的平板聚碳酸酯板材，波纹结构通过截面的起伏造型大幅提升了板材的面外抗弯刚度，在同等板材厚度下，波纹造型的屋面板跨中挠度可降低60%以上，能够适配更大的檩条间距，减少屋面支撑构件的用量，降低整体围护结构的成本。

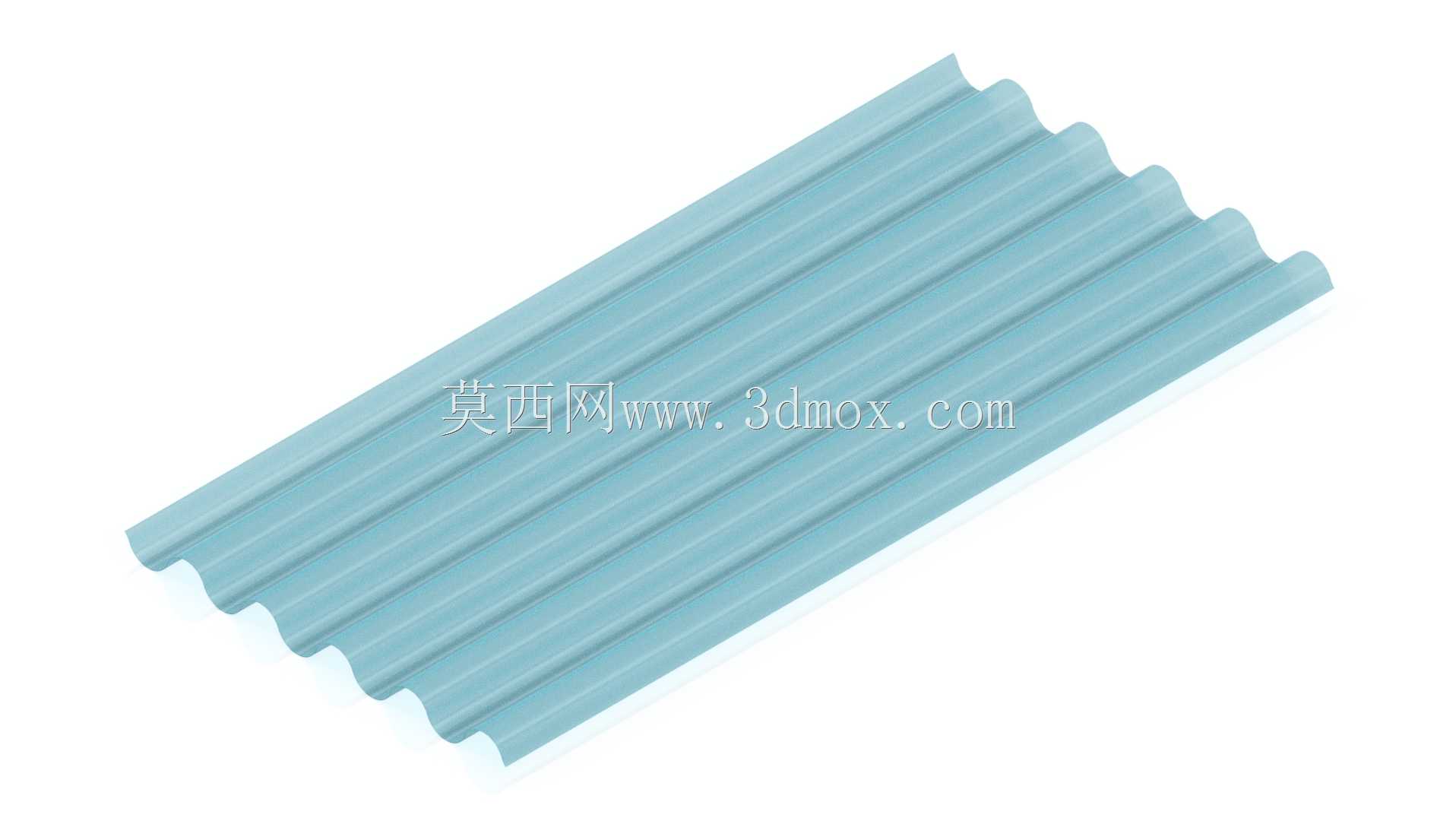

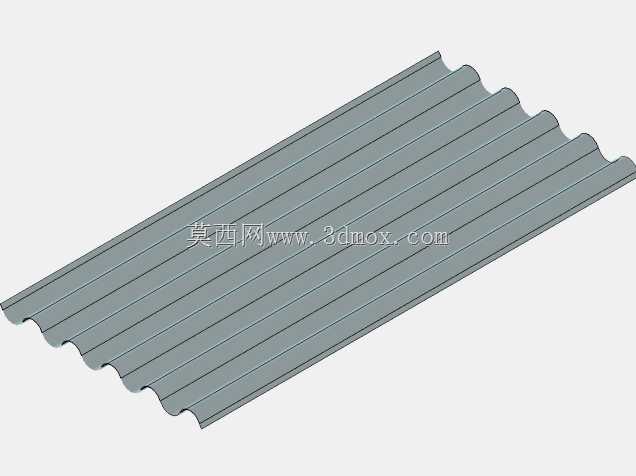

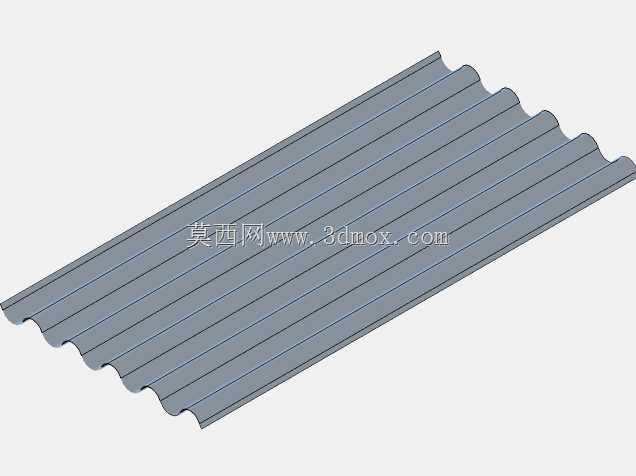

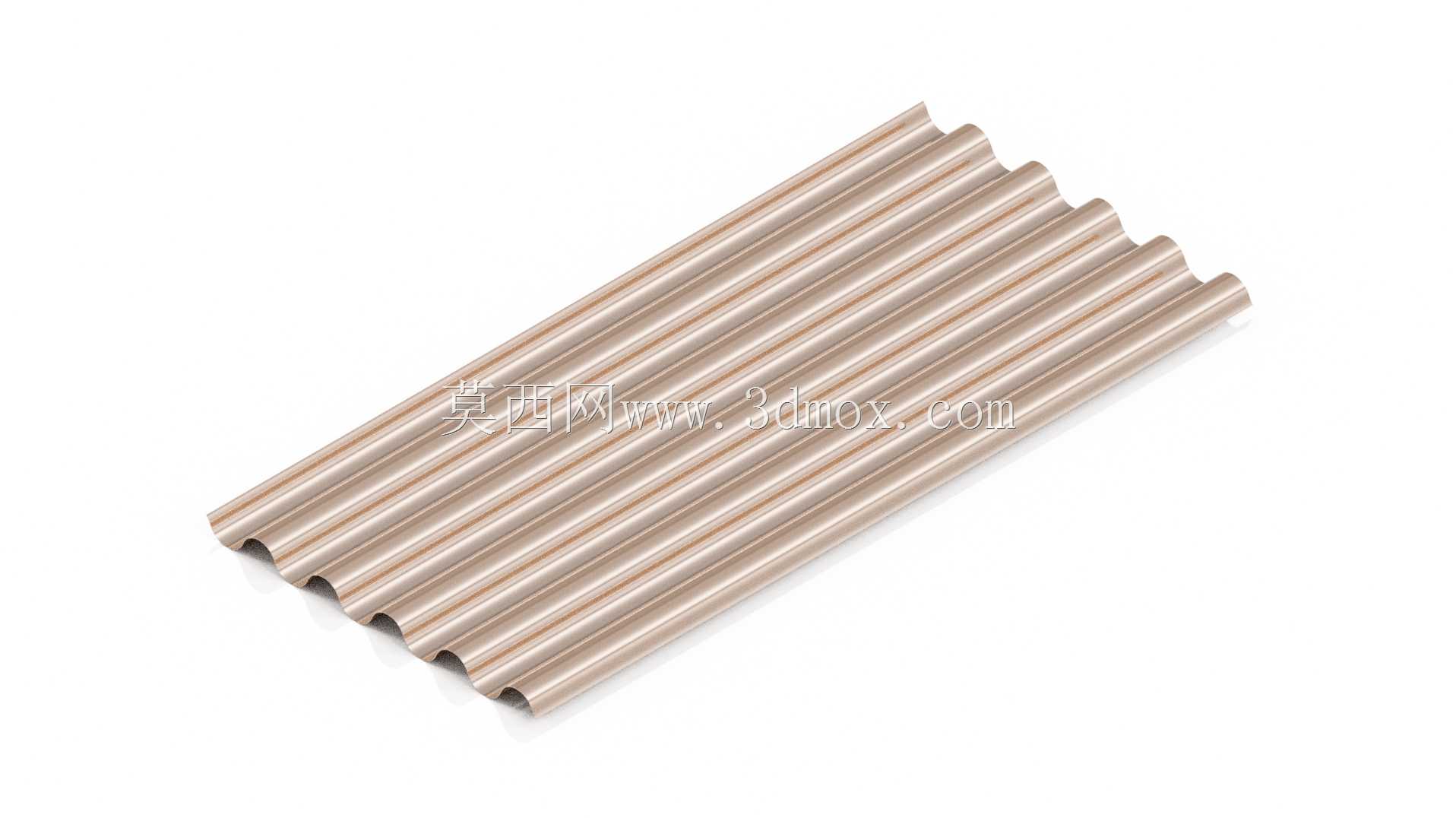

　　建模过程中首先要确定波纹的截面参数，常规工程应用中这类板材的波距、波高需要匹配通用的屋面安装节点，波峰的圆弧过渡设计一方面是为了提升板材冲压成型时的材料流动性，避免聚碳酸酯板材在热成型过程中出现应力集中导致的开裂，另一方面圆弧过渡的波峰能够在板材拼接时更好地配合防水压条，减少雨水渗漏的风险。板材的整体波纹走向沿板材长度方向贯通，保证雨水能够顺着波纹凹槽快速排出，避免屋面积水。

　　设计思路上，这类板材的建模不能只做外观曲面的复刻，需要考虑实际安装的边界条件：板材的有效覆盖宽度是工程排布时的核心参数，建模时需要明确标注波峰到波峰的累计宽度，扣除搭接边的宽度后得到单块板的有效铺装宽度，方便设计人员在屋面整体排布时计算板材用量。板材两端的裁切边界需要保持平直，保证与屋面檐口、屋脊构件的贴合度，部分场景下使用的板材还会在波峰位置预留自攻螺钉的安装定位点，建模时这些定位点的间距需要匹配常用檩条的排布间距，通常控制在一个波距的整数倍，避免现场安装时出现孔位错位的问题。

　　从材料特性对应的结构设计来看，聚碳酸酯材料的热膨胀系数远大于金属板材，建模时需要考虑板材长度方向的伸缩余量，单块板材的长度不宜超过常规工程限值，相邻板材的搭接位置需要预留足够的伸缩间隙，这些细节在三维模型中都需要通过搭接边的结构设计体现出来，比如搭接边的凸起限位结构，既能够保证拼接时的定位精度，也能为热胀冷缩预留变形空间，避免温度变化导致的板材拱起或拉裂。

　　外形尺寸方面，这类波纹板的厚度通常根据屋面荷载要求选择，常规民用与工业场景下的板材厚度在1mm到3mm区间，波高根据檩条跨度调整，跨度越大波高越高，以保证足够的截面惯性矩。板材的波纹截面采用等半径圆弧与直线段相切的造型，没有突变的折角，既能够减少应力集中，也能提升板材的抗冲击性能，在遭遇冰雹、坠物冲击时，圆弧曲面能够分散冲击力，降低板材破损的概率。

　　在实际工程选型中，这类三维模型可以直接用于屋面的整体装配校验，设计人员可以将板材模型排布在屋面檩条结构上，检查板材与檩条、压条、防水胶条的配合间隙，验证檐口、屋脊、天沟位置的节点构造是否合理，提前发现安装干涉问题。同时模型的曲面数据可以直接导出用于热成型模具的设计，保证生产出的板材尺寸与设计要求一致，减少现场裁切的工作量。

　　不同于金属压型板，聚碳酸酯波纹板的透光率可以达到80%以上，能够在白天为室内提供充足的自然光照，减少照明能耗，建模时的波纹曲面也会影响光线的折射角度，均匀的波纹造型能够避免光线直射产生的眩光，让室内采光更加柔和，这也是这类板材在温室、体育场馆屋面大量应用的核心原因。在建模过程中保证波纹曲面的顺滑度，能够更准确地模拟板材实际的采光效果，为后续的采光模拟分析提供准确的模型基础。

　　安装边界的处理上，板材与檩条的固定采用波峰固定的方式，避免在波谷位置打孔导致的漏水问题，模型中波峰位置的平面区域就是为自攻螺钉、防水垫片预留的安装面，这个平面的宽度需要足够容纳防水垫片，保证固定位置的密封性能。相邻板材的横向搭接通常采用一个完整波峰的搭接宽度，配合专用的防水压条，能够在大风暴雨天气下避免雨水从搭接缝隙渗入，这些安装逻辑都需要在三维模型的结构细节中体现，而不是单纯做一个外观造型。
