轻量化双侧安装铰接支撑连接支架

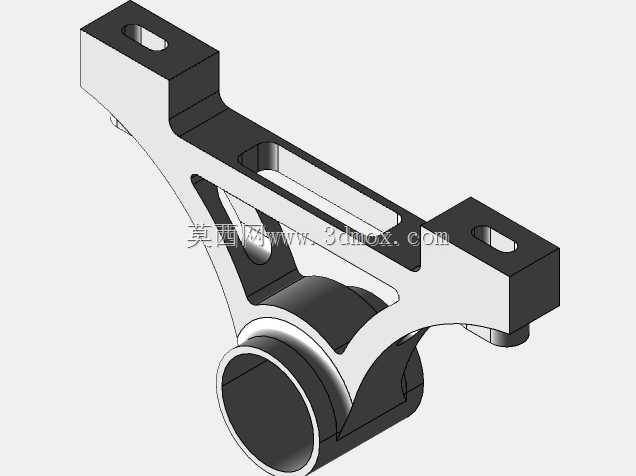

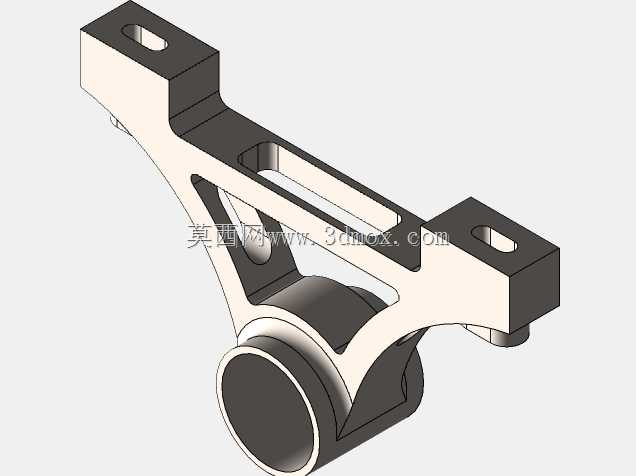

　　该铰接支撑连接支架主要应用于需要实现摆动铰接、同时承担径向与轴向复合载荷的机械传动场景，常见于自动化输送线的摆臂支撑、小型工装夹具的翻转连接、检测设备的角度调节机构中，作为固定端与活动端之间的传力连接构件，既要保证铰接部位的转动顺畅，也要承担活动端部件的静态载荷与运动过程中的冲击载荷。从结构设计来看，支架整体采用双侧对称的安装臂布局，两端的安装块上开设长圆形安装孔，这类孔型设计可以补偿安装面的加工位置误差，装配时能够在孔长范围内调整固定位置，降低对安装基座的孔位加工精度要求，适配不同孔距的安装基面，安装块的厚度经过载荷校核，能够满足螺栓预紧力下的压应力要求，避免长期受力出现安装面压溃变形。中间的连接臂采用镂空式的筋板结构，

　　没有采用整块实体的设计思路，在保证整体抗弯、抗扭截面模量的前提下，尽可能去除非受力区域的材料，有效降低了构件自身重量，减少运动过程中的惯性负载，对于需要随活动端往复摆动的应用场景，更低的自重能够减小驱动端的动力损耗，同时筋板的走向完全顺着应力传递路径布置，从两端安装块向中间铰接套筒平滑过渡，避免了结构直角带来的应力集中问题，在交变载荷作用下不易出现疲劳裂纹。下端的铰接套筒为整圆式通孔结构，内孔表面预留了衬套安装的配合公差，实际使用时可以压入铜基衬套或者自润滑轴承，与铰接销轴配合实现低摩擦的转动副，套筒的外径与连接筋板做了大圆角过渡，保证铰接部位的载荷能够均匀分散到两侧的连接臂上，不会在套筒根部出现应力突变。安装边界方面，

　　两端安装块的底面为共面设计，保证安装时能够与基准面完全贴合，不会出现安装翘曲，两个安装孔的中心距、铰接套筒的中心高都经过尺寸链校核，能够保证装配后活动部件的转动中心与设计位置一致，避免出现运动卡滞。设计过程中优先考虑了构件的受力合理性，没有多余的装饰性结构，所有的几何特征都服务于传力与装配需求：安装块上的沉孔结构可以容纳螺栓头部，避免螺栓突出安装面干涉其他部件；连接臂上的镂空槽同时可以作为布线或者轻质附件的固定位点；铰接套筒的端面预留了挡圈安装的槽位，能够限制铰接销轴的轴向窜动，不需要额外加装轴向定位构件。在实际选型应用时，该支架适合中等载荷的摆动连接场景，不适用于大冲击的重载工况，装配时需要保证两端安装面的平面度误差在允许范围内，避免强行锁紧螺栓导致支架产生内应力，长期使用过程中需要定期检查铰接部位的衬套磨损情况，及时更换磨损件以保证转动精度。
