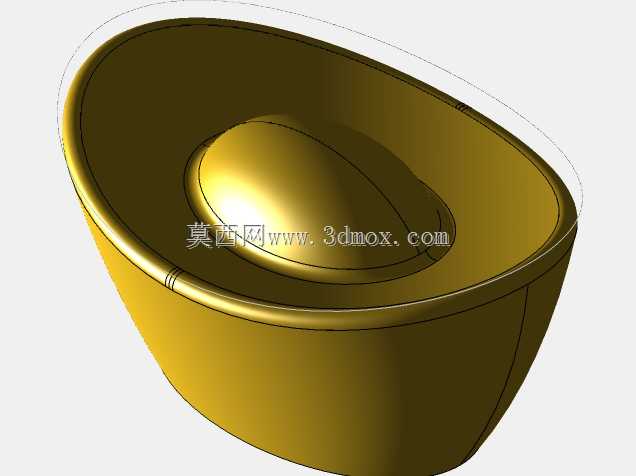

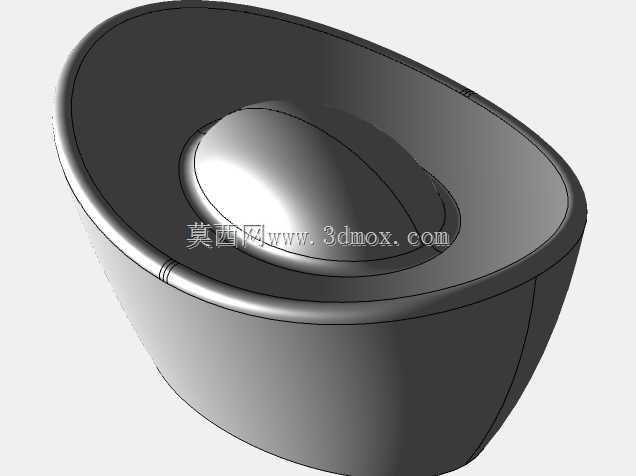

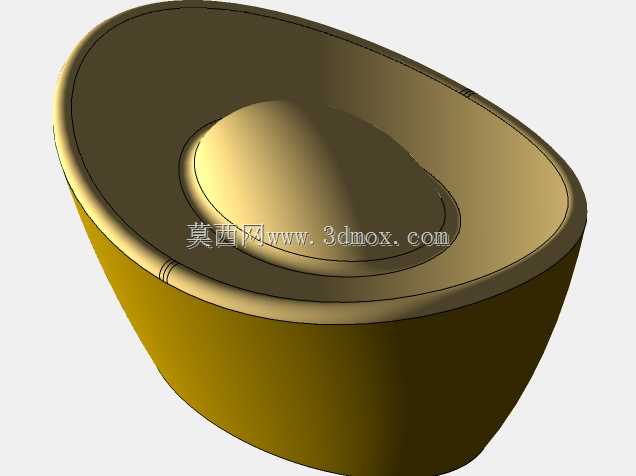

传统金元宝曲面造型三维设计作品

　　本次完成的曲面造型作品，以传统金元宝为原型展开三维构建，这类造型在文创摆件设计、民俗主题展陈道具制作、节庆装饰构件开发领域有着广泛的应用场景，不少商业美陈布置、贵金属饰品打样环节也会用到这类高精度曲面模型作为前期设计验证的基础。从实际用途来看，该模型既可以作为3D打印制作实体摆件的源文件，也能导入渲染软件生成宣传物料所需的视觉素材，还可作为数控加工的参考模型，用于制作压铸模具生产金属材质的元宝造型工艺品。

　　设计过程中首先梳理了传统元宝的形态特征：整体为两端上翘、中部内敛的船型轮廓，顶部凸起的元宝肚是整个造型的视觉核心，曲面过渡需要兼顾饱满度与流畅性，不能出现生硬的折角或者曲率突变的区域。建模时先绘制纵向与横向的基准截面线，通过放样生成主体的基础曲面，再对边缘的卷边结构做单独的曲面拆分，采用扫掠命令沿着主体上边缘的引导线生成等宽的卷边曲面，保证卷边在整个轮廓上的宽度一致，贴合传统元宝的工艺特征。顶部的凸起部分单独构建曲面，通过曲率分析工具反复调整控制点，让凸起部分与主体内腔的曲面衔接处达到G2连续，避免渲染或者加工时出现明显的接痕。

　　外形尺寸方面，模型整体长度控制在120mm，宽度80mm，整体高度65mm，顶部凸起的最高点距离元宝上边缘平面22mm，卷边的宽度设置为5mm，壁厚统一为3mm，这样的尺寸参数既符合大众认知中金元宝的比例观感，也能满足后续3D打印或者压铸生产的壁厚要求，不会出现壁厚不均导致的打印翘曲或者压铸充型不满的问题。安装边界上，模型底部设计了直径40mm的平整安装面，可直接通过粘接或者磁吸的方式固定在展陈台面上，不需要额外设计复杂的安装结构，适配多数文创摆件的安装使用需求。

　　建模过程中特意对曲面的收敛点做了处理，在元宝两端的上翘尖端位置，避免出现零面积的收敛面，将尖端的曲面拆分为四边面结构，保证后续导出STEP或者IGES格式时不会出现破面，能够直接导入各类三维软件进行后续编辑或者加工编程。曲面完成后还做了实体加厚验证，确保所有曲面的偏移量都在合理范围内，没有出现加厚失败的区域，对于曲率较大的卷边位置，适当调整了曲面的法向方向，保证加厚后的实体壁厚均匀，内外表面的曲率变化一致。

　　从结构设计的角度来看，这类曲面造型的核心难点在于平衡传统造型的意象美感与工业生产的工艺可行性，不能一味追求视觉上的饱满度而忽略后续加工的脱模角度，模型所有外表面的脱模斜度都控制在1.5度以上，内壁的脱模斜度设置为2度，完全满足压铸或者注塑生产的脱模要求，不需要后续再做结构修改。内腔的曲面过渡全部采用圆角衔接，没有尖锐的内角，方便后续加工时的刀具走刀，也能避免实体打印时出现支撑难以去除的问题。模型表面没有添加额外的浮雕或者纹饰，保留了光面的金属质感基础，后续使用者可以根据自身需求在表面添加文字或者纹样，具备较高的二次编辑自由度。
