曲面安装式传感器固定防护支架结构

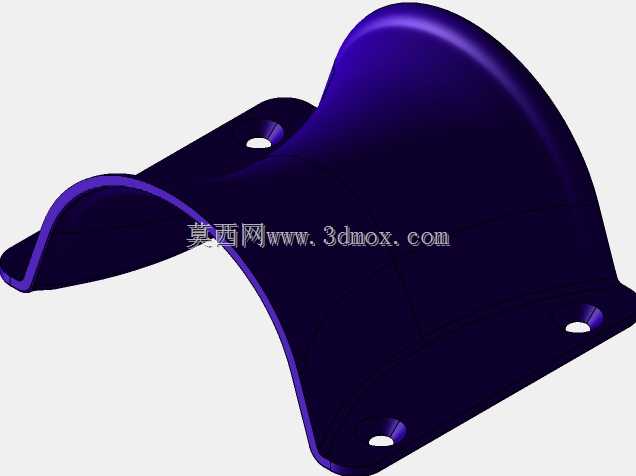

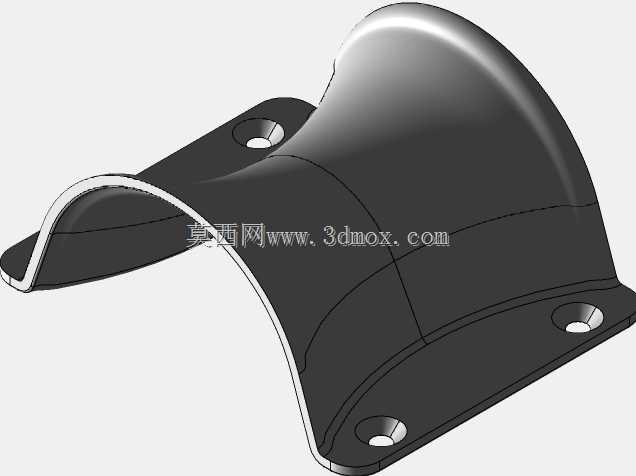

　　在工业传感检测布局的实际场景里，这类曲面结构的固定支架，主要解决的是弧面安装基面下传感器的定位与防护需求，常见于管道外壁检测、弧形设备壳体的传感点位布设场景，区别于常规平面安装的支座，它的贴合面做了完整的弧面适配设计，不需要额外加装调整垫片就能和曲率匹配的安装基面完全贴合，避免安装后出现应力集中导致的支架变形，或是传感点位偏移的问题。从结构设计逻辑来看，支架主体采用一体化的曲面成型结构，底部的安装翼板上预留了三个沉头安装孔，孔位的排布避开了曲面应力集中的弯折区域，安装时可以采用沉头螺钉完成基面固定，螺钉头部完全沉入孔位内，不会突出支架表面干涉后续的传感器安装或是周边管线的布设。上部的弧形围挡结构，一方面是作为传感器的安装承载面，

　　曲面的弧度刚好匹配常规圆柱型或是弧面基底传感器的外形轮廓，安装时传感器可以完全贴合在围挡内侧，减少检测过程中的振动偏移；另一方面围挡的凸起边缘可以起到物理防护作用，避免现场作业过程中飞溅的切屑、磕碰直接接触传感器本体，降低传感元件的损坏概率。实际选型使用时，需要先确认安装基面的曲率参数和支架弧面的匹配度，支架的安装边界以三个安装孔的中心距为基准，横向孔位的间距适配常规工业设备的预留安装点位，不需要在原有设备上额外扩孔或是重新打孔，就能完成原位替换安装。支架的壁厚设计兼顾了结构强度与轻量化需求，在常规工业环境的振动工况下，不会出现共振导致的检测数据漂移，同时整体重量较轻，不会给安装基面带来额外的负载压力。从建模逻辑上看，这个结构的曲面过渡采用了连续的曲率设计，弯折处没有尖锐的直角，既减少了加工过程中的应力集中问题，也避免了安装调试过程中尖锐边角划伤作业人员。安装翼板和上部弧形围挡的衔接处做了圆弧过渡处理，这个区域的结构强度是整个支架的受力核心，过渡圆弧的半径经过校核，能够承受传感器安装后的侧向冲击力，即使在设备启停的瞬时振动下，也不会出现衔接处开裂的问题。在实际的传感点位布设中，这类支架尤其适合在弧形管道上安装压力、温度或是接近传感器，支架的弧面和管道外壁完全贴合后，安装稳定性远高于平面支架加装弧形垫片的方案，不会因为管道的轻微振动或是温度形变出现支架松动。三个安装孔的沉头设计，也让安装完成后的支架表面保持平整，

　　方便后续在支架上布设传感器的连接线缆，线缆可以顺着曲面的弧度走线，用扎带固定后不会出现突兀的弯折，延长线缆的使用寿命。设计过程中也充分考虑了加工的工艺性，整个结构可以通过钣金冲压一体成型，不需要额外的焊接工序，加工完成后只需要做边缘去毛刺处理就能投入使用，量产的一致性较好，适合批量设备装配时使用。在安装边界的校核上，支架的整体高度控制在不遮挡传感器检测端面的范围内，围挡的高度刚好包裹传感器的侧部安装区域，不会超出传感器的检测端面，避免对检测信号造成遮挡或是干扰。翼板的延伸长度也经过优化，既保证了安装孔位有足够的受力面积，又不会占用过多的安装空间，在狭小的设备腔体内部也能完成安装作业。对于结构设计从业者来说，

　　这类曲面安装支架的建模核心在于弧面的曲率匹配，以及安装孔位的受力校核，不能只追求外观的曲面流畅度而忽略实际安装时的应力分布，尤其是弯折过渡区域的圆角参数，需要结合材料的屈服强度做对应的调整，避免长期受力后出现金属疲劳导致的结构失效。在设备选型适配时，除了曲率匹配之外，还要确认支架的承载能力是否匹配所选传感器的重量，虽然这类支架主要用于中小型工业传感器的固定，但如果是重量较大的传感元件，还需要对应调整壁厚或是增加辅助加强筋，不过当前这个结构的设计参数，已经能够覆盖绝大多数常规工业传感器的安装需求，在管道检测、弧形设备面的传感点位布置场景中，能够大幅降低安装调试的工作量，提升传感系统的长期运行稳定性。
