钣金冲压成型定位安装支架结构设计

　　在工业传感检测、小型电控模块安装的场景里，这类钣金成型支架是非常常见的承载固定构件，日常多配套在光电传感器、接近开关这类检测元件的安装工位上，用来给检测元件提供稳定的安装基准，同时兼顾布线避让、相邻部件的位置隔离作用。很多自动化产线的工位检测段、设备内部的传感单元固定位，都会用到这类一体冲压成型的钣金支架，相比拼接式的支架，一体成型的构件没有焊接、拼接带来的形变误差，安装后的位置重复精度更高，长期受设备振动影响也不会出现拼接位松动的问题。

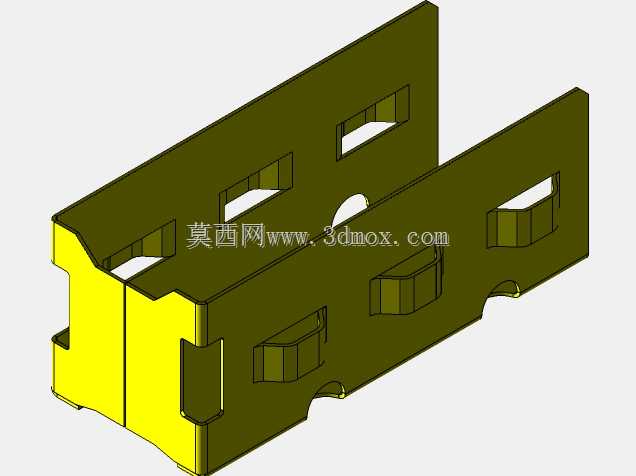

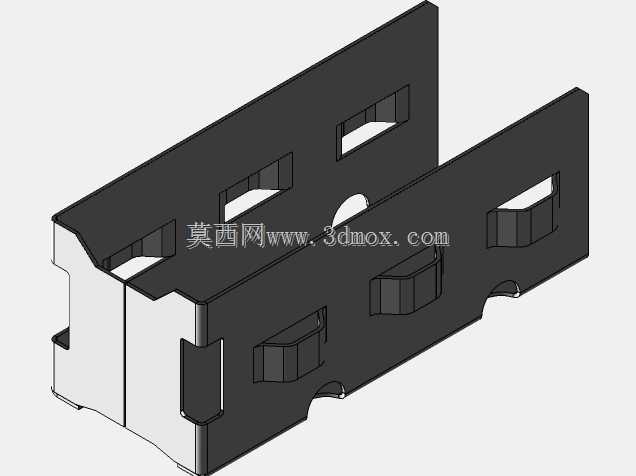

　　从结构设计的角度看，这个支架采用单张钣金板材通过成型模具一次冲压完成，整体为双侧对称的槽型结构，两侧立板上预留的多组成型凸台与开孔，分别对应不同规格传感元件的安装孔位，不需要额外在支架上钻孔攻丝，凸台本身的成型高度刚好可以给安装螺丝预留足够的啮合长度，同时避免螺丝尾部突出支架背面干涉其他部件。支架端部的黄色标识段是安装定位的基准边，现场安装时可以直接将该边贴合设备安装梁的侧端面，快速完成位置找正，不需要反复测量定位尺寸，能大幅缩短现场装配的调校时间。

　　设计这类钣金支架的时候，首先要确认的是安装边界尺寸，支架的整体宽度要匹配所安装位置的安装梁间距，不能过宽导致无法卡入安装位，也不能过窄出现安装后晃动的问题；两侧立板上的成型凸台位置，要严格对应传感元件的安装孔中心距，凸台的成型深度要控制在板材厚度的3倍以内，避免冲压过程中出现板材拉裂、成型回弹超差的问题。支架上预留的异形缺口，一部分是给传感元件的检测探头预留避让空间，避免支架本体遮挡检测光路或者感应面，另一部分缺口是给设备内部的走线预留过线位置，让传感器的连接线可以顺着支架内侧排布，不会被设备运动部件剐蹭磨损。

　　实际生产中，这类支架的成型模具需要单独设计成型工位，先完成板材的落料冲裁，再依次完成折弯、凸台成型、缺口冲切的工序，每个工序的定位基准都要统一到支架端部的定位边上，才能保证各个成型特征的位置度满足装配要求。支架表面的氧化处理层一方面是提升钣金件的防锈能力，在车间多油污、多粉尘的环境下长期使用也不会出现锈蚀剥落的问题，另一方面哑光的表面处理也不会反射光电传感器的检测光线，避免造成传感器误触发。

　　从安装适配性来看，这个支架的底部预留的半圆卡位槽，可以直接卡在设备安装梁的定位凸点上，安装时只需要拧紧两侧的固定螺丝就能完成锁固，不需要额外增加定位销等辅助固定零件。槽型的截面结构让支架本身具备足够的抗扭刚度，即使在支架单侧挂载重量稍大的检测模块时，也不会出现明显的形变，保证检测元件的位置始终保持在设计公差范围内。很多设计新手在做这类钣金支架的时候，容易忽略成型凸台的拔模角度，导致冲压脱模时刮伤工件表面，或者凸台成型后回弹量过大，安装螺丝时出现孔位对不齐的问题，这个支架在设计时就给所有成型特征预留了合理的拔模斜度，同时在折弯位置预留了止裂槽，避免折弯时板材出现撕裂的问题，整体结构完全符合钣金冲压加工的工艺要求，不需要额外做后续的机加工修正，量产时的加工效率很高，单件的加工成本也能控制在很低的水平。
