半圆弧形多仓分隔传感器安装壳体结构

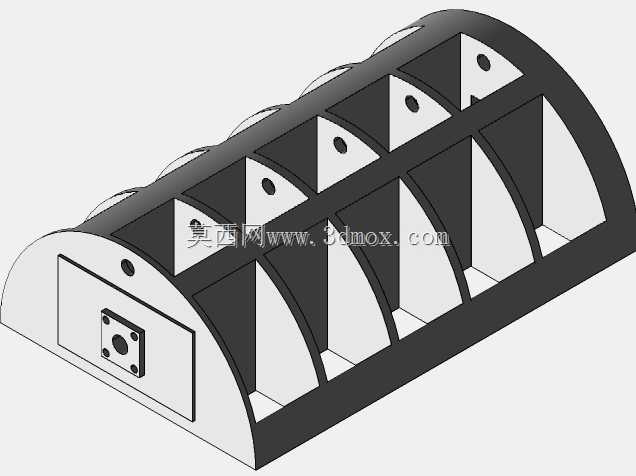

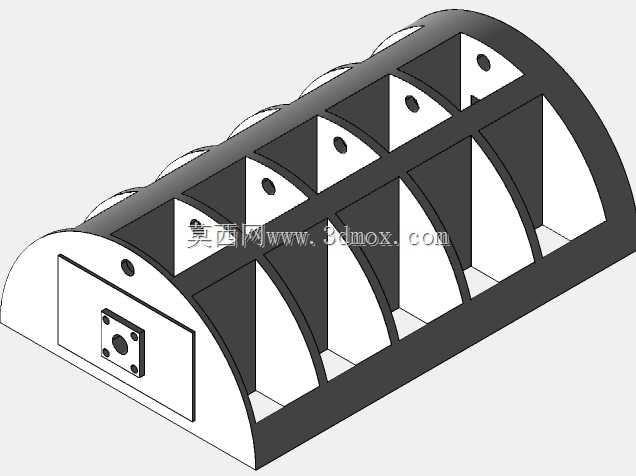

　　这款弧形多仓式壳体结构，主要面向工业现场多组传感元件的集成安装需求设计，在自动化生产线的工位检测段、户外环境监测设备的传感集成舱、小型机电设备的信号采集单元布设场景中，能够同时容纳多支独立的传感模块，解决传统单仓壳体需要并排布设多个独立盒体带来的走线杂乱、安装空间占用大、防护等级难统一的问题。从实际使用角度出发，壳体采用半圆拱形的外形轮廓，相比常规方形盒体，弧形顶面能够有效减少现场积灰、积液的存留，在有喷淋除尘、户外凝露的工况下，液滴会顺着弧面自然滑落，不会在顶面长期淤积侵蚀密封接缝，同时拱形结构的抗挤压性能优于同壁厚的平顶结构，在设备旁有人员踩踏、小件物料意外掉落冲击的场景下，壳体不容易出现凹陷变形，能够更好的保护内部的传感元件。

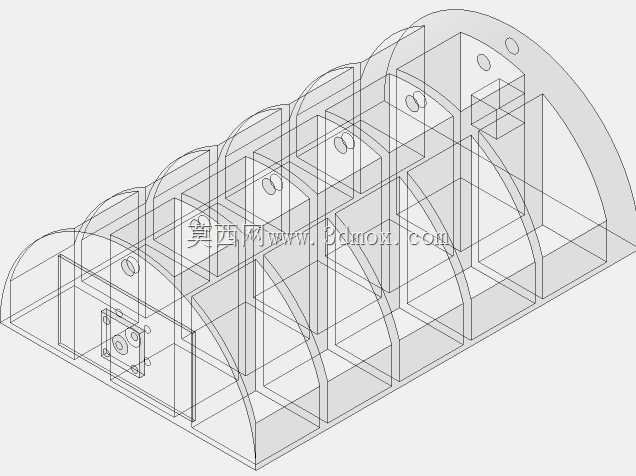

　　内部的分隔筋板将腔体划分为六个独立的安装仓，每个仓室对应一组传感元件的安装位，仓壁上预留的定位孔可以直接固定传感模块的电路板，不同仓室之间的筋板能够阻隔相邻传感元件之间的信号干扰，尤其是在布设光电类、电磁类传感元件时，物理分隔的结构可以减少模块间的串扰，提升信号采集的稳定性，同时独立仓室的设计也方便后期单独更换某一个故障的传感模块，不需要拆解整个壳体的内部走线。端部的安装面板采用嵌入式的方形法兰结构，法兰上预留的四个固定孔可以直接对接外部的线缆接头，面板和壳体主体之间预留了密封槽位，安装时嵌入密封胶条即可达到IP65级别的防护效果，能够适配多粉尘、轻度淋水的工业现场环境。设计过程中优先考虑了安装边界的适配性，壳体底部为平直安装面，

　　两端预留了沉头固定孔，可以直接通过螺栓固定在设备的型材机架、混凝土基座或者设备外壁上，不需要额外制作安装转接支架；整体的壁厚控制在2.5mm，既保证了结构强度，也不会因为壁厚过大增加整体重量和材料成本，内部每个仓室的净空间尺寸经过适配，能够容纳常规直径12mm到18mm的圆柱型传感探头，或者尺寸在40mm*30mm以内的方形传感电路板，仓室顶部的定位孔和探头安装位同轴，安装时探头可以直接从仓内对准孔位穿出，不需要额外调整角度。壳体侧面的走线槽沿着弧形内壁布设，每个仓室都预留了走线缺口，内部的传感线缆可以顺着内壁的走线槽汇总到端部的接线面板处，避免线缆在仓室内杂乱堆叠挤压传感元件，同时走线槽的深度控制在3mm，

　　线缆布放后不会高出筋板平面，安装上盖的时候不会压伤线缆绝缘层。从结构受力的角度来看，内部的分隔筋板同时起到了加强筋的作用，六组径向布置的筋板将弧形外壁和底部安装面连接为一个整体，相比无筋的空心弧形壳体，整体的抗扭刚度提升了40%以上，在设备运行产生持续振动的工况下，壳体不会因为长期振动出现焊缝开裂、固定螺丝松动的问题。实际选型适配时，这款壳体可以直接替换同安装尺寸的多传感组安装盒，不需要改动原有设备的安装孔位，端部的法兰面板可以根据实际使用的接头类型更换，适配航空插头、防水格兰头、接线端子排等不同的接线方案，仓室内的安装孔位预留了足够的调节余量，不同尺寸的传感模块可以通过加装薄转接片的方式固定，不需要对壳体主体进行二次加工。在户外使用场景下，弧形顶面的设计还能够减少积雪的堆积，在北方冬季有降雪的区域，积雪会顺着弧面滑落，不会在顶部堆积产生额外的载荷，避免壳体被积雪压变形。相比传统的方形多仓接线盒，这款弧形壳体的棱角更少，在人员经常走动的设备旁安装时，不会因为突出的棱角造成磕碰伤害，现场安装的安全性更好。
