传感器配套分体式接线防护方盒结构

　　这款分体式方盒结构，主要面向工业现场传感器配套的接线防护场景设计，日常在自动化产线的传感器布线、户外检测点位的线路转接、小型工控模块的外置安装场景中都能适配。从实际使用需求出发，这类防护盒首先要解决的是现场布线的规整性与接线端的防护问题，工业现场的传感器接线端往往裸露在外，容易受粉尘、切削液飞溅、意外剐蹭影响出现接触不良，这款方盒的分体抽拉式结构，刚好可以把接线端子、小型转接电路板完全容纳在腔体内部，避免外界因素干扰线路连接。

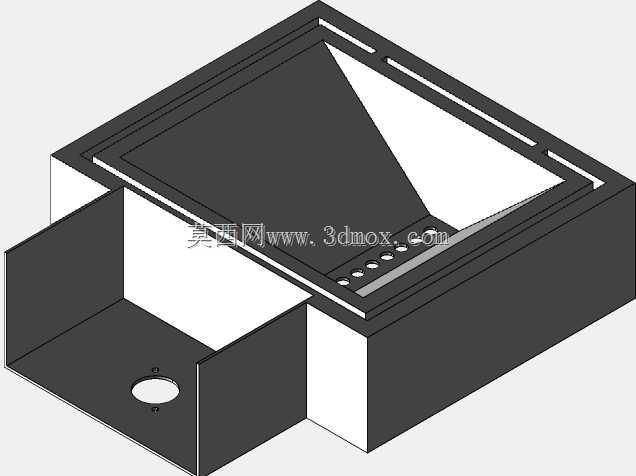

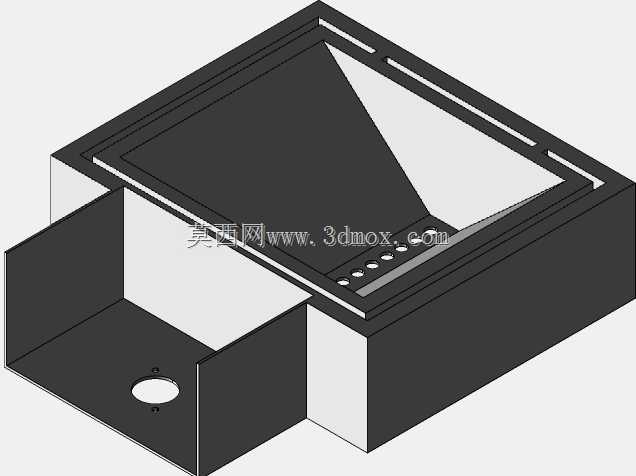

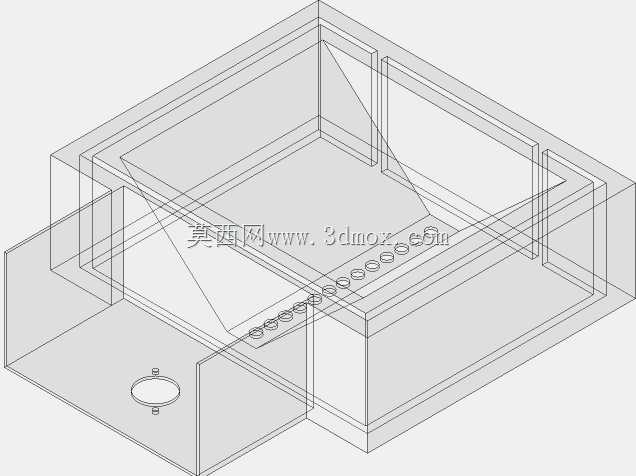

　　设计上采用了抽拉式的分体组合结构，盒体主体为方形腔体，一侧预留了抽拉式的安装托盘，托盘上开设了圆形的走线固定孔，现场布线时可以先把接线端子固定在托盘上，完成接线、线路调试之后再把托盘推入盒体主体，不用在狭小的盒腔内部拧线、固定，大幅降低现场安装的操作难度。盒体上盖边缘预留了多组细长的走线槽位，不同方向接入的传感器线缆可以直接从对应槽位引出，不用额外在盒体上打孔走线，适配多方向布线的安装需求，槽位的宽度刚好适配常规的传感器线缆外径，推入托盘之后槽位与托盘边缘形成的间隙可以刚好卡住线缆外皮，避免线缆受外力拉扯时把接线端扯松。

　　从安装边界来看，这款方盒的整体外形为方正结构，腔体内部的有效容纳空间可以放下常规的两进四出接线端子排，或是小型的信号转接板，不会出现空间冗余过大导致安装后占地方，或是空间不足放不下常规配件的问题。托盘上的圆形固定孔可以搭配格兰头使用，实现进线端的密封防护，要是在粉尘较多、有少量液体飞溅的场景使用，搭配对应规格的密封格兰头就能达到基础的IP54防护等级，满足大部分工业现场的使用要求。盒体的侧壁为平整直面，安装时可以直接用双面胶、扎带或是螺丝固定在设备机架、墙面、安装支架上，不需要额外设计定制安装支架，适配多种安装面的固定需求。

　　结构细节上，盒体的拼接处做了叠边设计，托盘推入之后，盒体主体的边缘会盖住托盘与主体的拼接缝隙，避免粉尘、水滴从拼接缝直接进入腔体内部，不用额外加装密封胶条就能满足常规场景的防护需求，减少零件数量的同时也降低了整体的加工成本。上盖内侧预留的小凸台结构，在托盘完全推入之后可以顶住托盘边缘，避免设备运行过程中受振动影响导致托盘滑出，不需要额外加装锁扣或是固定螺丝，日常检修的时候直接抽出托盘就能操作，维护效率更高。腔体内部的边角做了小圆弧过渡，没有尖锐的直角毛刺，布线的时候不会刮破线缆外皮，也能避免安装操作时划伤施工人员的手部。

　　实际选型使用的时候，需要注意确认接入线缆的外径与盒体走线槽的宽度匹配，要是需要更高等级的密封防护，可以在拼接缝处加装薄橡胶密封条，搭配密封格兰头就能提升防护等级。这款方盒的结构没有复杂的曲面特征，不管是采用钣金折弯加工还是3D打印打样都能快速实现，加工难度低，生产周期短，适合小批量定制或是批量配套传感器使用。在多传感器集中布线的点位，还可以把多个同款方盒并排固定，分别对应不同的传感器线路，方便后期检修的时候快速区分对应线路，不会出现多组线路混杂难以排查的问题。
