带斜向加强筋的金属薄板安装支座结构

项目分类:传感器 发布时间:2022-03-16 ID:574887
  • 带斜向加强筋的金属薄板安装支座结构
  • 带斜向加强筋的金属薄板安装支座结构
  • 带斜向加强筋的金属薄板安装支座结构

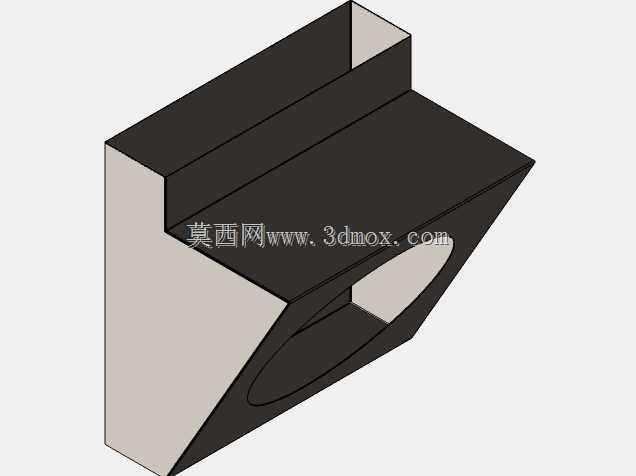

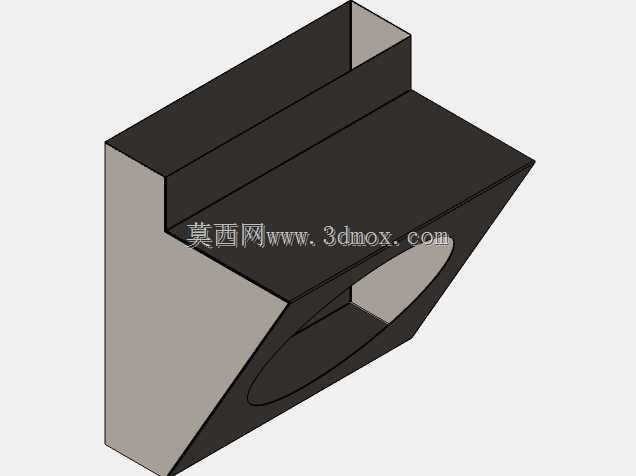

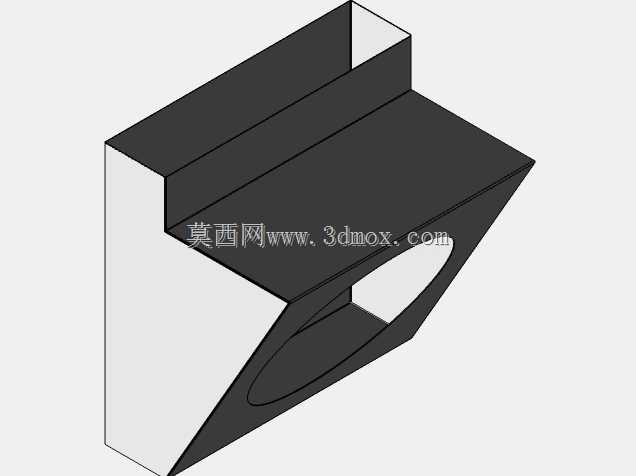

  在工业现场的传感检测单元安装场景中,这类带斜向加强结构的金属薄板构件是很常见的安装载体,很多光电、接近类传感器在设备机架侧装、立面固定时,都会用到类似的支撑结构来保证安装位的刚性,避免设备运行过程中的振动传导到检测端,造成检测信号波动、误触发等问题。从结构本身来看,该构件采用薄板弯折成型的工艺路线,没有额外的拼接焊缝,整体由一块金属板材经多次折弯、冲压加工完成,斜向的三角支撑区域和上方的L型安装立面是一体成型的,相比焊接拼接的支座,这种一体弯折的结构不存在焊接变形、焊缝应力集中的问题,长期承受交变载荷时也不容易出现焊缝开裂的失效情况。斜向支撑板上预留的椭圆型过孔,一方面是为了给传感器的走线提供通道,避免线缆外露被设备运动部件剐蹭,

  另一方面也可以作为安装位置微调的让位孔,当传感器的检测距离需要小幅调整时,可以通过该孔位配合紧固件实现前后位置的微调,不需要重新打孔加工,适配现场安装时的尺寸偏差。上方的L型折边形成了两个互相垂直的安装基准面,立面可以贴合设备的机架立柱或者型材立面,水平面则用来固定传感器本体,两个基准面的折弯垂直度是设计时需要重点控制的形位公差,通常会控制在0.1mm以内,保证传感器安装后检测面的角度符合设计要求,不会因为基准面倾斜导致检测方向偏移。在设计这类薄板支撑结构时,首先要确认安装边界的尺寸限制,水平安装面的宽度需要匹配所搭载传感器的底座安装尺寸,通常要比传感器底座的单边宽出3-5mm,留出紧固件的安装操作空间;

  垂直立面的高度则要根据安装位的型材高度来确定,保证立面有足够的接触面积来分散固定时的压紧力,避免薄板受力变形。斜向加强筋的倾斜角度一般设置在30度到45度之间,这个角度区间内的加强结构对垂直方向载荷的分散效果最好,同时也不会过多占用安装空间,不会和周边的管线、其他构件产生干涉。板材厚度的选择要结合实际承载的传感器重量来定,常规的小型光电、接近传感器重量在200g以内时,选用1.5mm厚度的冷轧钢板就可以满足刚性要求,如果搭载的是重量更大的视觉传感器或者检测探头,则需要将板材厚度提升到2mm或者2.5mm,同时在折弯处增加压筋结构来进一步提升整体刚性。安装孔位的设计上,垂直立面上通常会预留两个长圆孔,用来适配不同孔距的安装型材,

  同时补偿安装时的上下位置误差,水平面上的安装孔则根据传感器的标准安装孔位来设置,孔位边缘到板材边缘的距离要大于两倍的板材厚度,避免折弯或者紧固时出现板材撕裂的问题。这类结构在实际使用中,除了作为传感器的安装支座,也可以用来固定小型的接线盒、气动接头等轻量化的工控元件,在自动化生产线、物流分拣设备、机床上下料工位的检测单元中都有广泛的应用,一体成型的薄板结构加工成本低,批量生产时一致性好,表面经过喷塑或者镀锌处理后可以适应车间内的油污、粉尘环境,长期使用也不会出现锈蚀问题。设计建模过程中,需要重点注意折弯系数的设置,不同厚度的板材对应不同的折弯扣除值,保证加工后的实际尺寸和设计尺寸一致,斜向支撑板和两个基准面的衔接处要预留足够的折弯让位槽,避免折弯时出现材料堆叠、凸起的问题,影响安装基准面的平面度。过孔的边缘要做去毛刺处理,避免穿线时割破线缆的绝缘层,造成线路短路的隐患。整体结构没有多余的冗余设计,所有的结构特征都服务于安装固定、刚性加强、走线让位这几个核心功能,没有不必要的装饰性结构,完全从工程实用的角度出发,在满足使用强度的前提下尽可能减少板材的用料,降低加工成本,同时控制构件自身的重量,减轻对安装机架的载荷负担。
