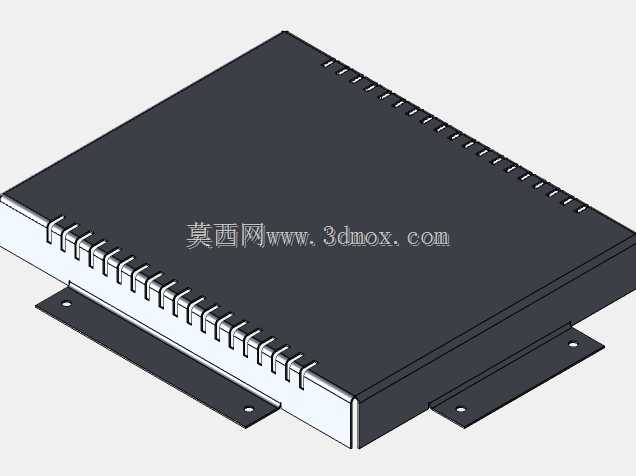

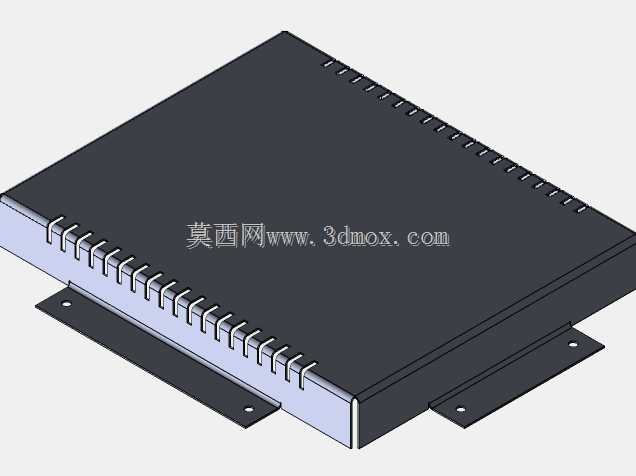

做传感类设备结构设计快十二年,这类带侧置散热齿的扁平金属壳体,是工业级嵌入式传感单元最常用的封装结构之一,很多刚入行的结构工程师容易把这类壳体当成普通钣金盒,实际在选型和建模阶段要卡的边界条件非常多。先从实际应用场景说,这类壳体大多用在工业控制柜内部、设备侧装传感模组、分布式数据采集节点这类安装空间局促的位置,不像壁挂式箱体有充足的纵深预留,扁平结构的核心目的就是在有限的机柜层间间隙里塞下功能板卡,同时保证散热和电磁屏蔽性能。
实际用途上,这个壳体不是单纯的钣金外罩,它同时承担三个核心作用:第一是物理防护,把内部的传感采集电路板、接线端子完全包覆,避免车间环境里的金属碎屑、凝露、线缆拉扯直接损伤核心器件;第二是散热传导,侧面连续排布的梳状齿不是装饰结构,内部功率器件的热量会通过导热衬垫直接传导到壳体侧壁,再通过这些散热齿把热量散到周围流动的空气里,不用额外加装散热风扇,适合长期免维护的工业部署场景;第三是安装基准,底部伸出的两个带安装孔的固定耳,是整个模组的安装定位基准,孔位公差、安装面平面度直接决定整个传感单元装到设备上之后的位置精度,要是安装面翘曲超过0.2mm,很多带光学检测、位移检测的传感模组就会出现测量基准偏移。
说回设计思路,做这个结构的三维建模时,最先要卡的不是外形长宽,而是内部的净空边界:首先要预留PCB板的安装柱位置,四个角的固定柱高度要比板上最高的元器件高出至少1mm,避免上盖装配时压到元件;侧壁的散热齿做连续折弯结构,不是后期铆接上去的,一体折弯的结构导热路径更短,而且没有拼接缝隙,电磁屏蔽的连续性更好,齿的间距不能太密,不然车间里的浮尘积在齿缝里很难清理,时间长了会把散热通道堵死,齿间距留3mm左右是兼顾散热面积和防尘维护的平衡值;上盖和下壳的配合边做折弯扣合结构,装配时不用额外打密封胶,靠折弯边的贴合就能达到IP40左右的防护等级,装配效率比螺丝全周固定的结构高很多。
外形尺寸和安装边界这块,建模时要特别注意几个容易踩坑的点:首先是整体厚度,扁平结构的厚度要匹配标准工控机柜的层间间隙,常规部署场景下整体含安装耳的厚度不能超过25mm,不然装到1U标准机架层间的时候会和上下层的设备干涉;底部两个安装耳的伸出长度要留足,安装孔中心到壳体侧壁的距离要满足M4螺丝的安装扳手空间,不能让螺丝拧的时候批头碰到壳体侧壁,孔位做长圆孔设计,允许安装时有±1mm的位置调整量,抵消机柜安装梁的加工公差;壳体侧面的接线缺口位置要和内部端子台的位置完全对齐,缺口边缘做翻边处理,避免穿线的时候锋利的钣金切口割伤线缆绝缘层;散热齿的折弯高度不能超过壳体侧壁高度的三分之二,不然折弯的时候容易出现齿部变形,导致整排齿的平面度超差,既影响外观也影响散热接触面积。
很多新手建模的时候容易忽略安装耳的折弯强度,这个位置是整个壳体受力最大的地方,设备运输过程中的振动、长期使用后的承重都靠这两个安装耳承载,所以折弯处要做适当的圆角过渡,不能直接压死直角,避免应力集中导致安装耳断裂;另外壳体的边角全部做R2以上的圆角处理,一方面是钣金加工时避免锐边割手,另一方面在机柜内部布线的时候不会刮伤相邻的线缆。这类结构看起来是简单的钣金折弯件,实际每一个尺寸的设定都是对应工业场景下的实际使用需求,没有多余的装饰结构,所有结构特征都是为了满足防护、散热、安装的核心功能,做三维建模的时候不能只照着外形描,要把每个结构对应的工艺要求、装配要求、使用场景的约束都考虑进去,建出来的模型才能直接对接生产和装配,不会出现画出来的结构加工不了、装不上的问题。
