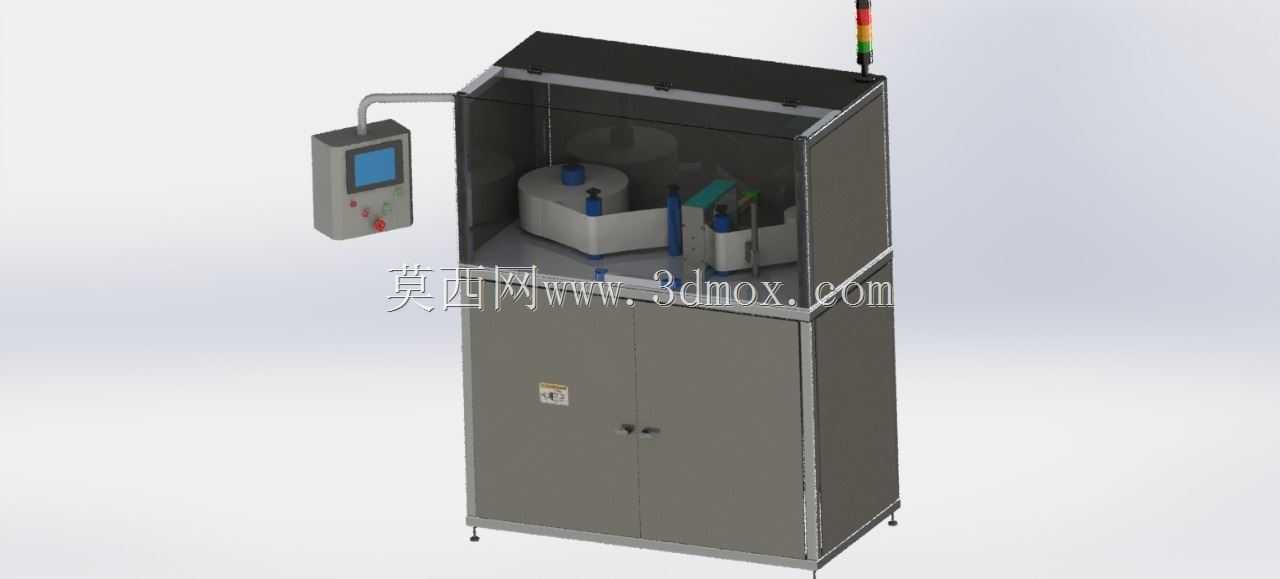

带悬臂操作柜的立式多工位检测工作站

　　这款立式结构的检测类工作站，主要面向精密零部件的多工序检测场景设计，常见于电子元器件、小型精密机加工件的产线末端全检工位，可适配不同规格小型工件的外观、尺寸、装配到位度等检测需求，替代传统人工目检工位，降低检测环节的人为误差，提升批量检测的一致性。设备整体采用立式柜式集成结构，下部为双开门电气与储物柜体，内部预留了电气元件安装板、气路走线槽的安装空间，柜体底部配置可调支撑脚，可在不平整的车间地面调整设备水平度，保证上部检测工位的运行精度，支撑脚的调节行程预留了50mm的余量，适配多数车间环氧地坪的平整度误差范围。上部为半封闭防护的检测作业腔，腔室框架采用工业铝型材拼接搭建，外侧嵌装透明亚克力防护板，

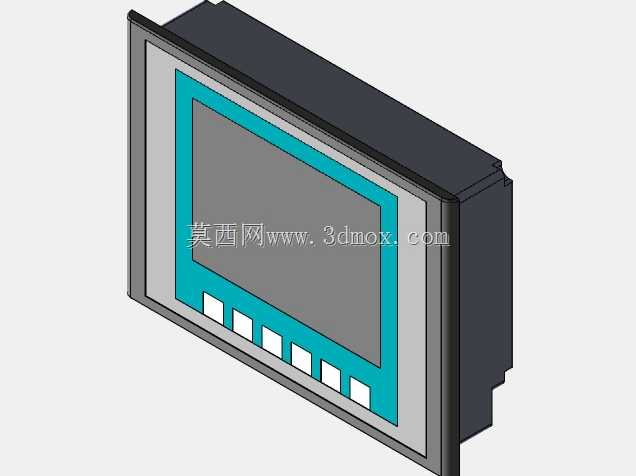

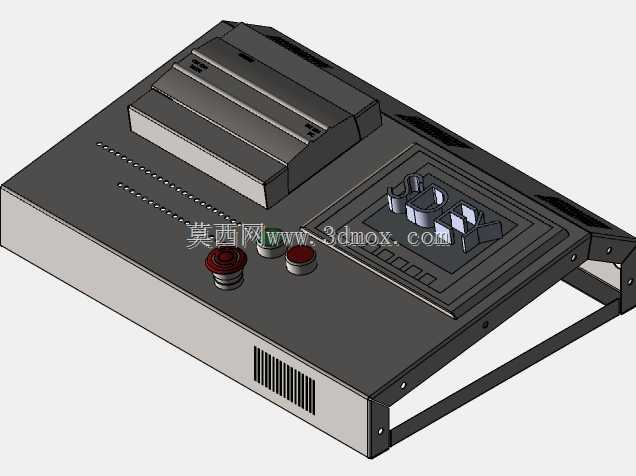

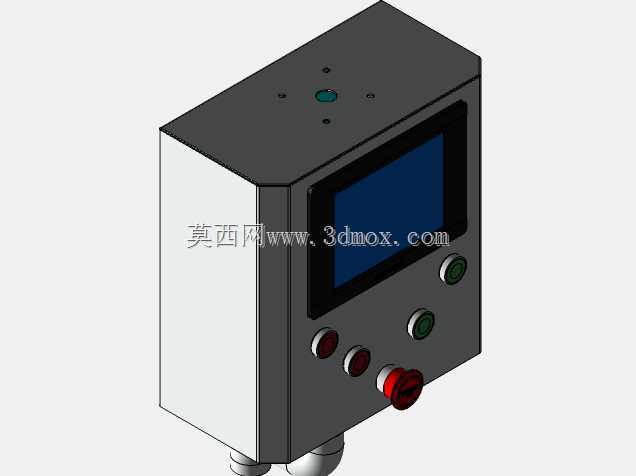

　　既可以阻挡检测过程中可能出现的工件飞溅、粉尘外溢，也方便操作人员从外部直接观察腔室内的设备运行状态，防护板采用快拆式安装结构，日常维护时无需拆卸整体框架即可快速更换或清理防护面板。腔室内部核心为多工位回转式转盘结构，转盘上根据检测工序需求设置了多个工件定位工装位，可同步完成上料、多维度检测、不合格品分拣、合格品下料的工序流转，转盘的驱动组件隐藏在腔室底部的安装座内，采用伺服电机搭配精密分割器驱动，保证工位切换的定位精度控制在0.02mm以内，避免工位偏移导致的检测误判。设备的操作交互单元采用悬臂式安装结构，悬臂从设备左侧上部延伸而出，终端为带触控显示屏与操作按钮的操作盒，操作盒可沿悬臂的旋转轴调整水平角度与俯仰角度，

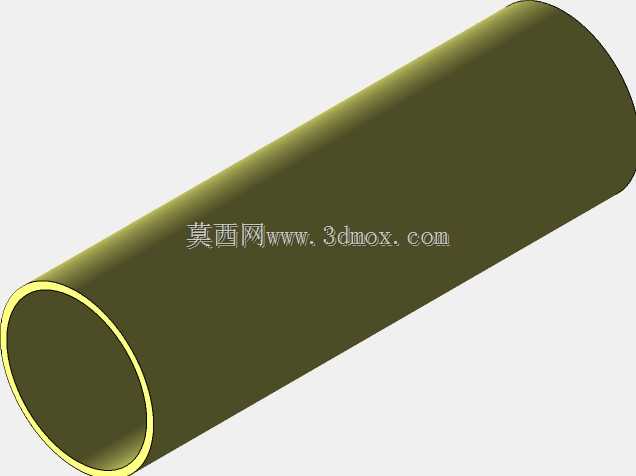

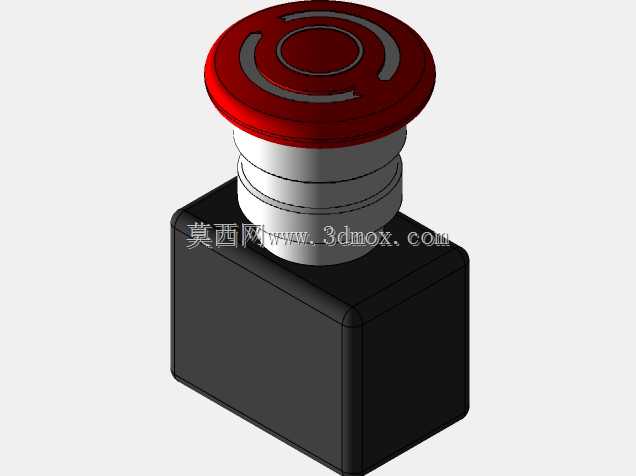

　　适配不同身高操作人员的操作视角，操作盒上集成了急停按钮、启动按钮、复位按钮与状态指示灯，操作人员无需弯腰或探身即可完成所有常规操作，悬臂的走线全部内置在悬臂管材内部，避免外部走线被车间周转设备剐蹭损坏。设备顶部安装了立柱式三色警示灯，可分别对应设备运行、待机、故障三种状态给出不同的灯光提示，故障状态下还会同步触发蜂鸣报警，提醒现场操作人员及时处理异常。在设计阶段，这款设备的整体布局充分考虑了产线对接的安装边界，设备主体的宽度控制在800mm以内，深度控制在900mm以内，不含顶部警示灯的高度为1700mm，可直接对接多数标准皮带线的出料端，无需额外改造现有产线的高度与宽度，设备左侧预留了上料口的对接位置，

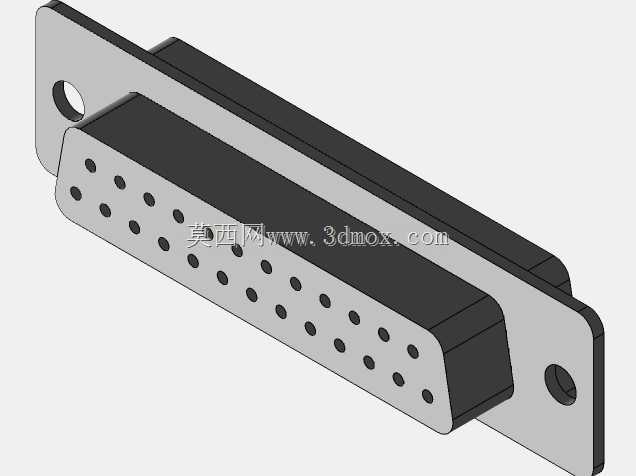

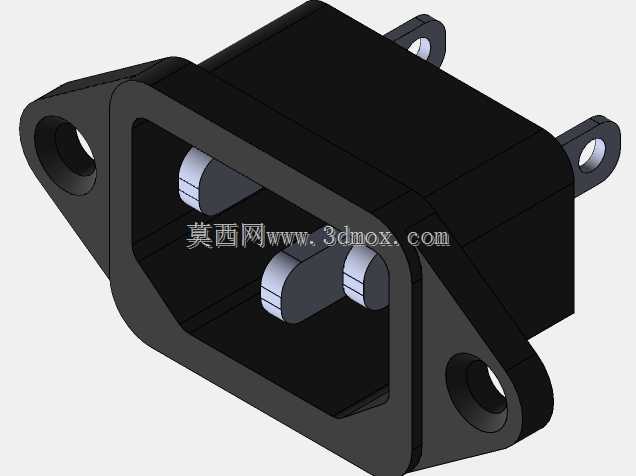

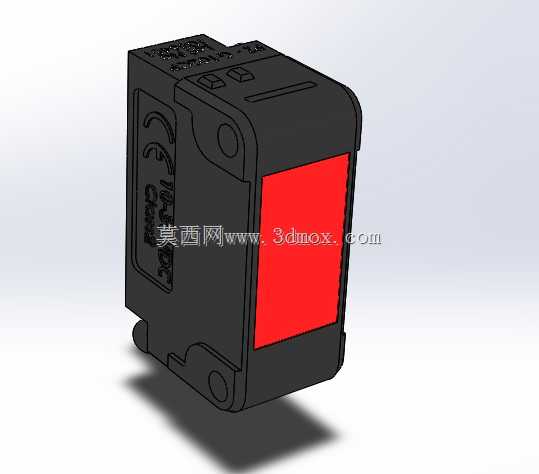

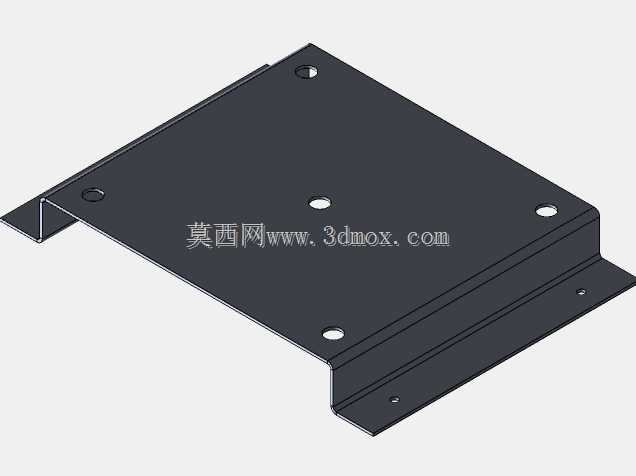

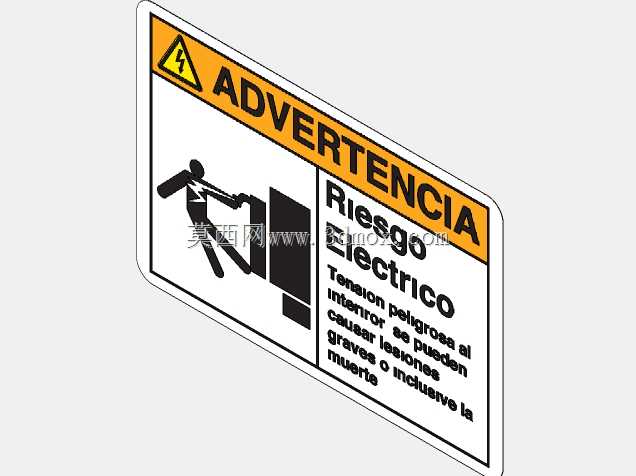

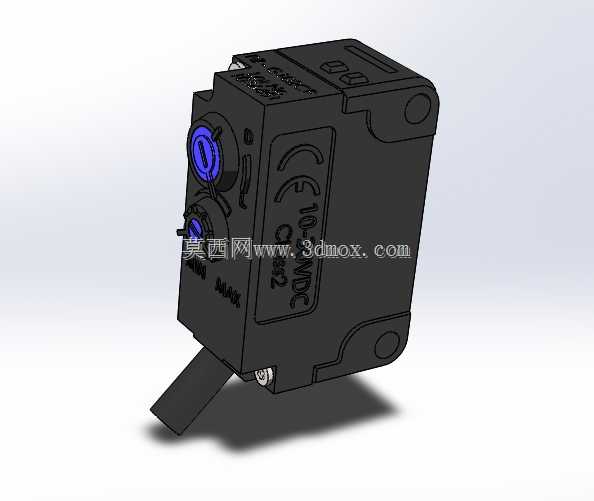

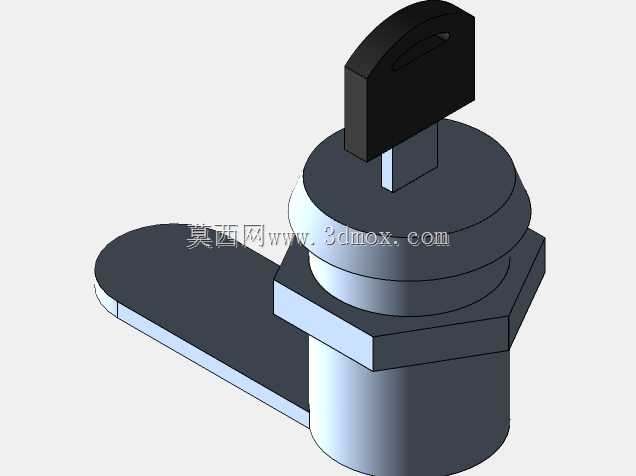

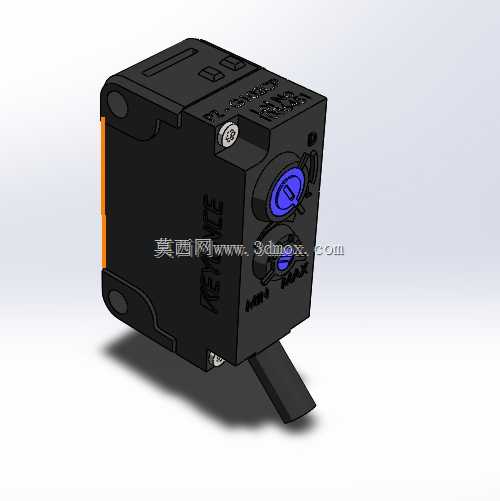

　　右侧预留了合格品与不合格品的出料滑槽安装位，可根据现场产线的流向灵活调整出料方向。腔室内部的检测组件安装位采用模块化设计，预留了视觉相机、激光位移传感器、接触式检测探头的通用安装孔位，用户可根据自身的检测需求更换不同的检测组件，无需重新加工腔室内部的安装支架，设备的气路接口全部集中布置在柜体下部的后侧，电源接口与通讯接口也做了集中排布，现场安装时仅需对接主气源、主电源与产线通讯线即可完成调试，大幅缩短现场安装的周期。柜体下部的双开门采用磁吸式门锁，日常维护时可直接拉开柜门检查内部电气元件，柜门表面预留了设备铭牌与安全警示标识的粘贴位置，符合工业设备的安全规范要求。设备的整体外框架做了喷塑处理，颜色采用工业设备常用的浅灰配色，耐脏且易清洁，适配车间的日常生产环境，腔室内部的安装板采用阳极氧化处理的铝板，避免长期使用出现锈蚀掉屑的情况，影响检测环境的洁净度。
