鞍座式容器支撑承载结构有限元分析设计

　　在石化、储运、轻工过程装备领域，卧式容器的支撑结构直接决定整套设备运行的稳定性与服役寿命，鞍座作为卧式容器最常用的支撑形式，其结构合理性一直是过程装备结构设计的核心关注点。本次设计的鞍座结构，主要针对中低压卧式圆筒形容器的承载需求，适配现场落地式安装工况，可直接通过底部安装板与预埋基础或设备机架完成刚性连接。

　　从实际应用场景来看，这类鞍座多用于支撑储存液态、气态介质的卧式罐体，常见于化工原料储罐区、换热机组配套、水处理罐体安装、食品酿造发酵罐支撑等场景，需要同时承受罐体自重、内部介质静压力、运行时的介质晃动冲击，以及室外安装场景下的风载、温差形变带来的附加应力。设计过程中首先明确了承载边界：鞍座的弧形托面与罐体外径完全贴合，接触区域采用全周贴合设计，避免局部点接触造成的应力集中，托面弧度公差控制在合理范围，保证安装时罐体与鞍座能够均匀接触，不会出现局部悬空导致的罐体局部变形。

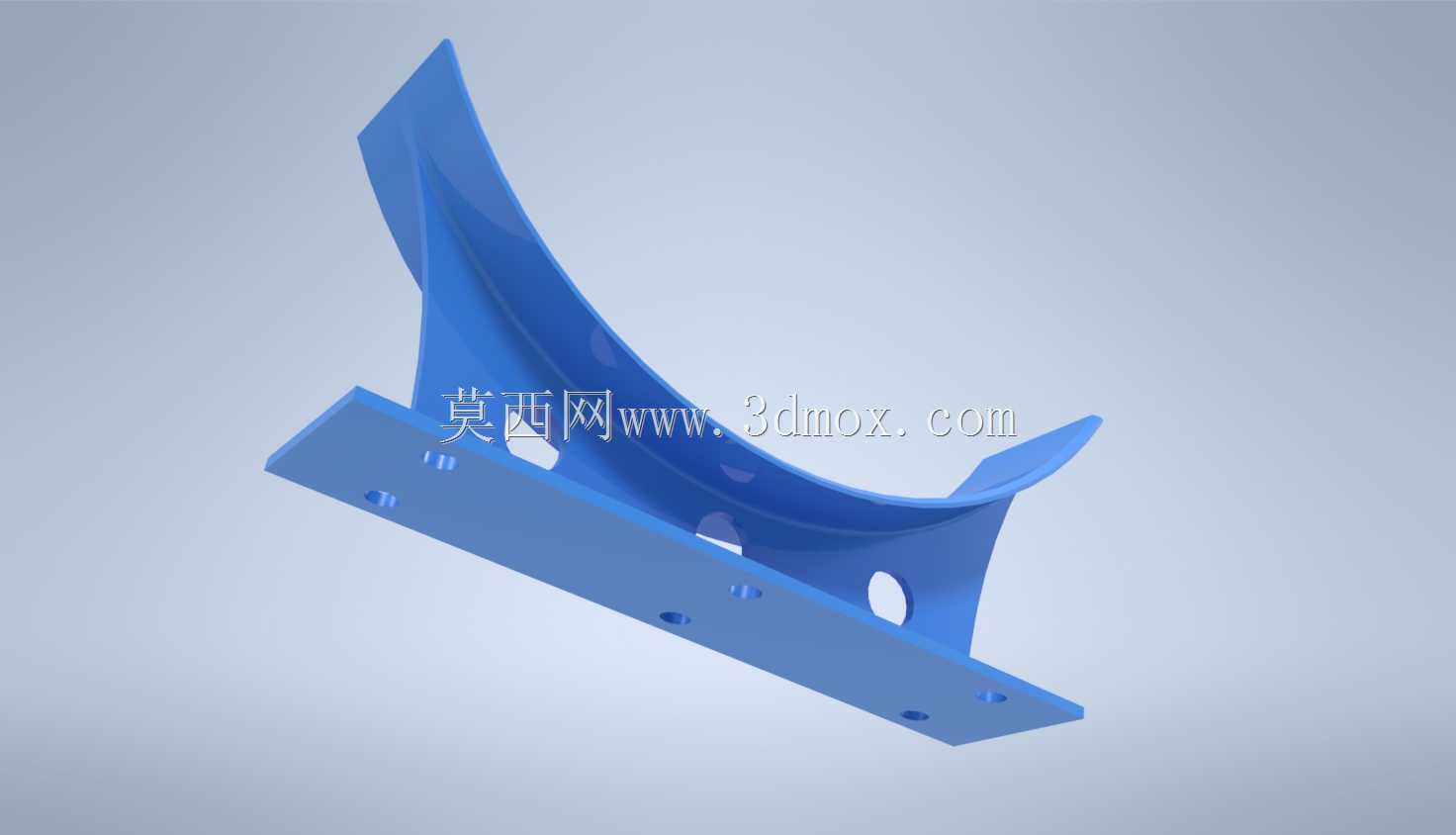

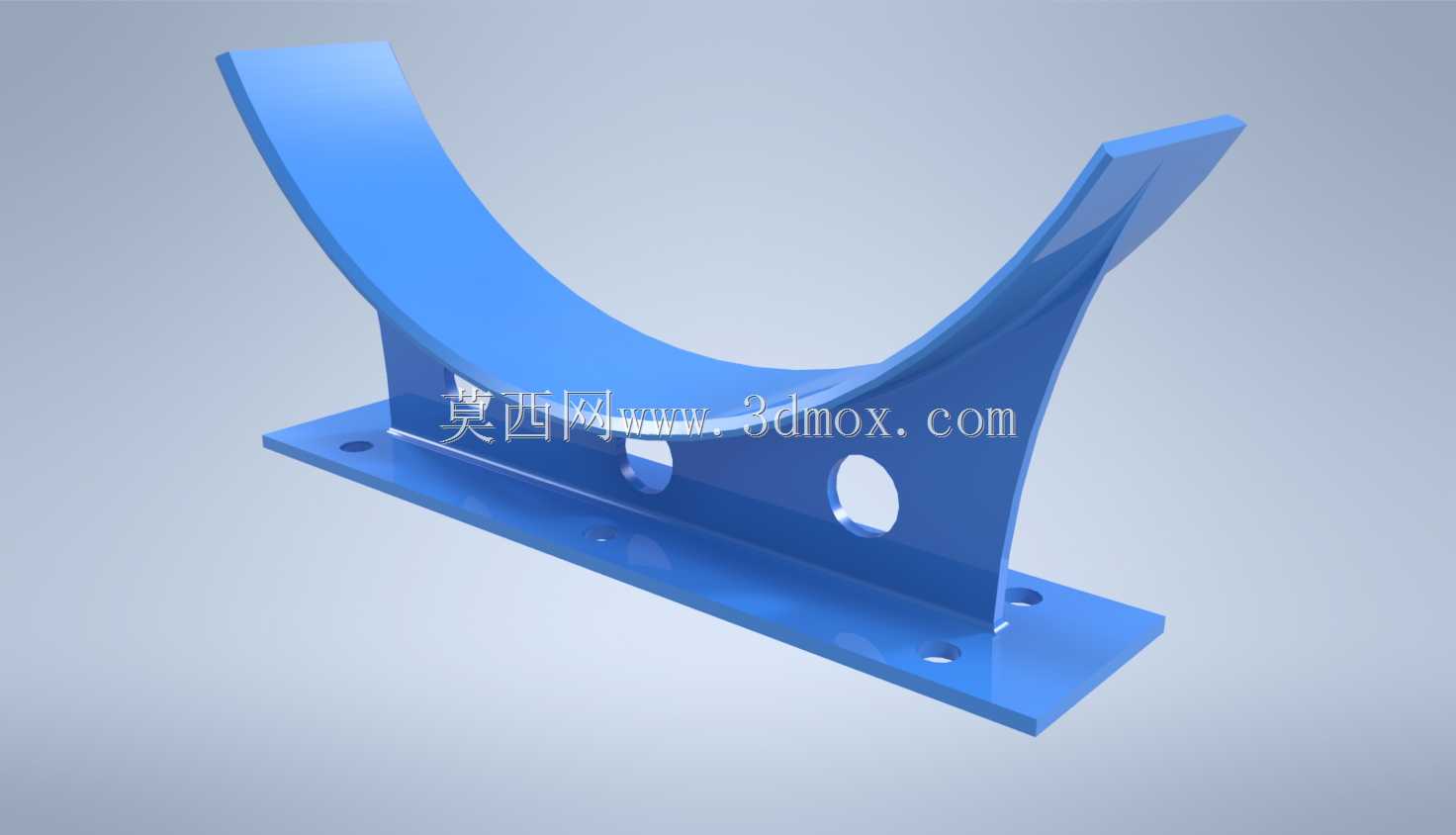

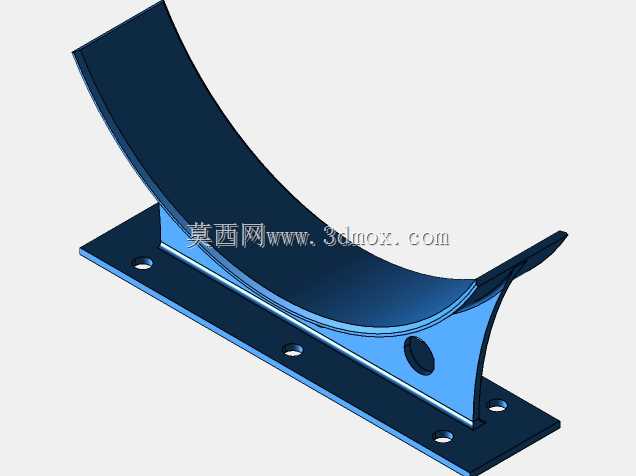

　　结构设计上，整体采用底板加竖向支撑板加弧形承托板的组合焊接结构，底部安装板为整板式结构，预留对称布置的安装螺栓孔，可适配常规化学锚栓或预埋螺栓的安装间距要求，安装板的厚度经过刚度校核，能够避免螺栓预紧时出现板面变形，同时保证基础受力均匀分散，不会出现基础局部压应力超标。竖向支撑筋板采用变截面设计，从底板位置向上延伸至弧形承托板下方，筋板上开设的工艺圆孔一方面可以减轻结构整体重量，另一方面可以作为现场安装时的穿管通道、检修操作的握持位，同时能够释放焊接过程中的部分残余应力，减少焊后结构变形。筋板与弧形承托板、底板的连接位置均做了圆弧过渡处理，避免直角连接造成的应力突变，这也是有限元分析中重点校核的连接区域——从应力云图可以看到，筋板与承托板连接的变截面位置是应力相对集中的区域，设计时通过加大过渡圆角、调整筋板厚度分布，将该区域的最大应力控制在材料许用应力范围内，材料选用ASTM A-36结构钢，该材料具备良好的焊接性能与强度储备，是常规工业结构件的常用选材，能够满足多数非腐蚀工况下的承载需求。

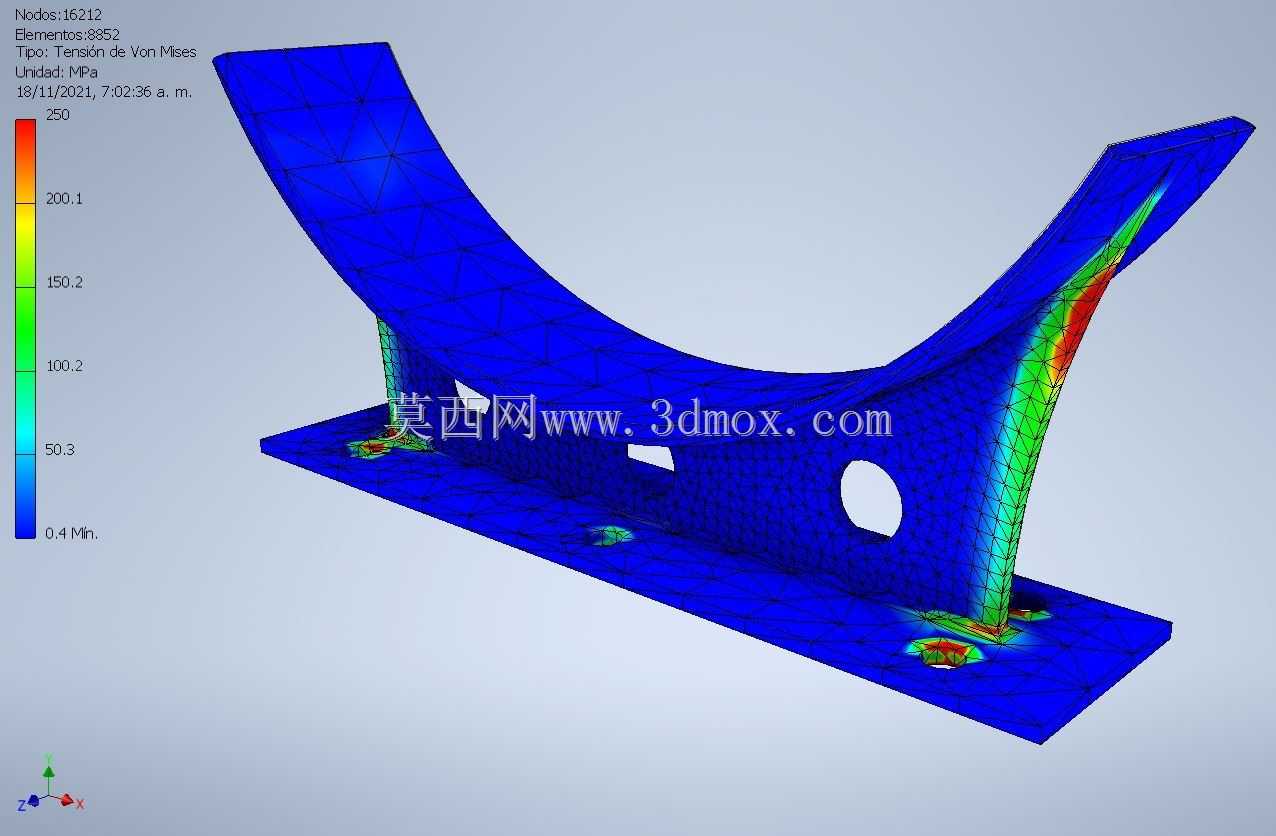

　　设计过程中采用有限元方法对整体结构做了静力学仿真分析，模拟满载工况下的结构应力分布与形变情况：网格划分时对连接过渡区域、安装孔位置、弧形承托面做了网格加密处理，保证仿真结果的精度，边界条件设置为底部安装板全约束，在弧形承托面施加对应罐体满载的均布载荷，同时考虑罐体充放介质时的局部冲击载荷系数。从仿真结果来看，整体结构的最大形变出现在弧形承托面的中部位置，形变量在允许的刚度范围内，不会造成罐体安装后出现倾斜或局部变形；应力分布上，绝大多数区域处于低应力水平，仅在筋板与承托板连接的局部位置出现应力升高，通过局部结构优化后，该区域应力满足强度要求，整体结构的强度储备充足，不会出现静载下的塑性变形或断裂风险。

　　安装边界方面，该鞍座的整体宽度、高度尺寸适配常规直径的卧式罐体，两个鞍座配对使用时的间距可根据罐体长度调整，满足不同长径比罐体的支撑需求，安装时需要保证两个鞍座的承托面处于同一水平面上，避免安装偏差带来的附加应力。底板的螺栓孔采用长圆孔与圆孔组合的设计形式，其中一个鞍座采用固定安装，另一个鞍座的螺栓孔预留滑动余量，可适配罐体因温度变化产生的轴向伸缩，避免温差应力对罐体和鞍座结构造成破坏。在实际工程应用中，这类鞍座还可以根据具体工况在承托面增设衬垫，减少罐体与鞍座之间的摩擦和接触腐蚀，对于有保温需求的罐体，也可以在鞍座结构上预留保温层的安装空间，不会影响外部保温结构的铺设。

　　从结构工艺性来看，该鞍座的所有零部件均采用常规板材切割、焊接成型，不需要复杂的机加工工序，制造成本可控，焊接完成后做整体去应力处理，减少焊接残余应力对长期服役稳定性的影响，所有外露边均做倒角处理，避免安装过程中的锐边划伤，也能减少应力集中源。整体结构在保证承载能力的前提下尽可能优化了材料分布，去除非承载区域的多余材料，实现轻量化与结构强度的平衡，适合批量加工制作，能够满足多数常规卧式容器的支撑需求。
