14英尺糖锅位移形变有限元分析模型

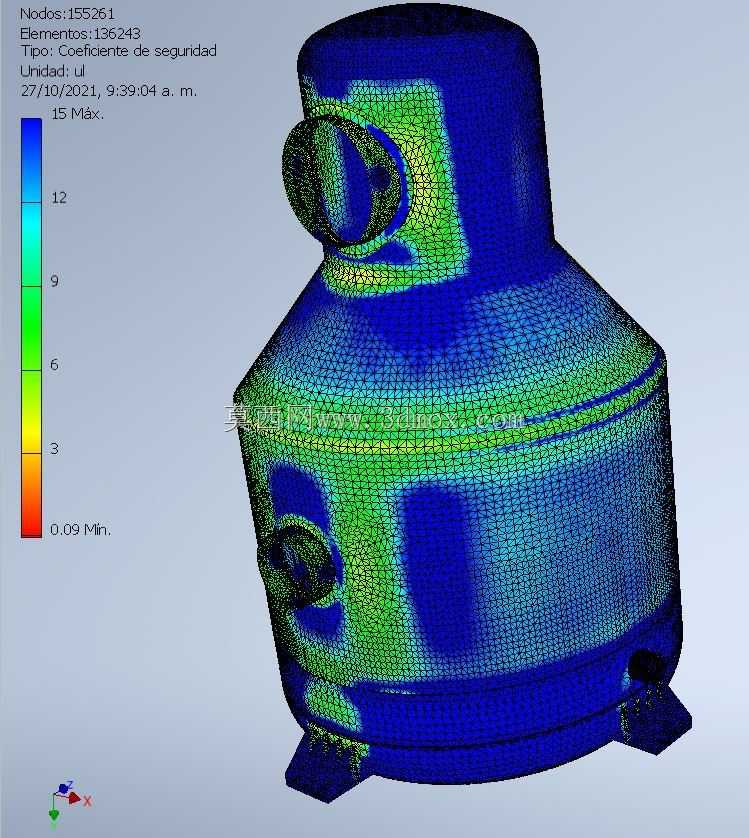

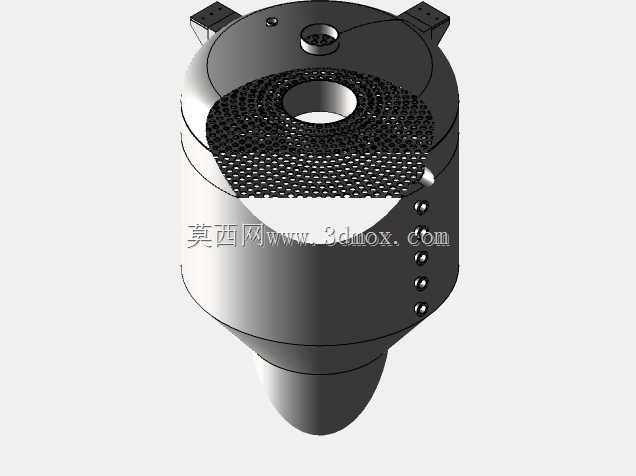

　　在制糖生产的熬煮工段，糖锅是直接决定糖浆熬制品质与生产连续性的核心承压容器，这类设备长期处于高温糖浆冲刷、交变热载荷与内部蒸汽压力共同作用的工况下，筒体尤其是接管连接区域的形变控制，是设备设计阶段必须重点校核的内容。本次分析针对厚度实测后直径为14英尺的糖锅结构开展位移场仿真，核心目标是识别结构在典型工作载荷下的形变集中区域，为结构补强、壁厚优化提供量化的数据支撑。从结构外形来看，该糖锅采用下锥底加直立上筒体的经典构型，底部设置三个均布的支脚作为安装支撑边界，支脚的安装孔位需匹配生产车间预埋的地脚螺栓位置，安装时需保证支脚承载面的平面度公差控制在合理范围内，避免因安装偏载导致的附加应力叠加到工作载荷中。筒体侧面共设置三处接管结构，

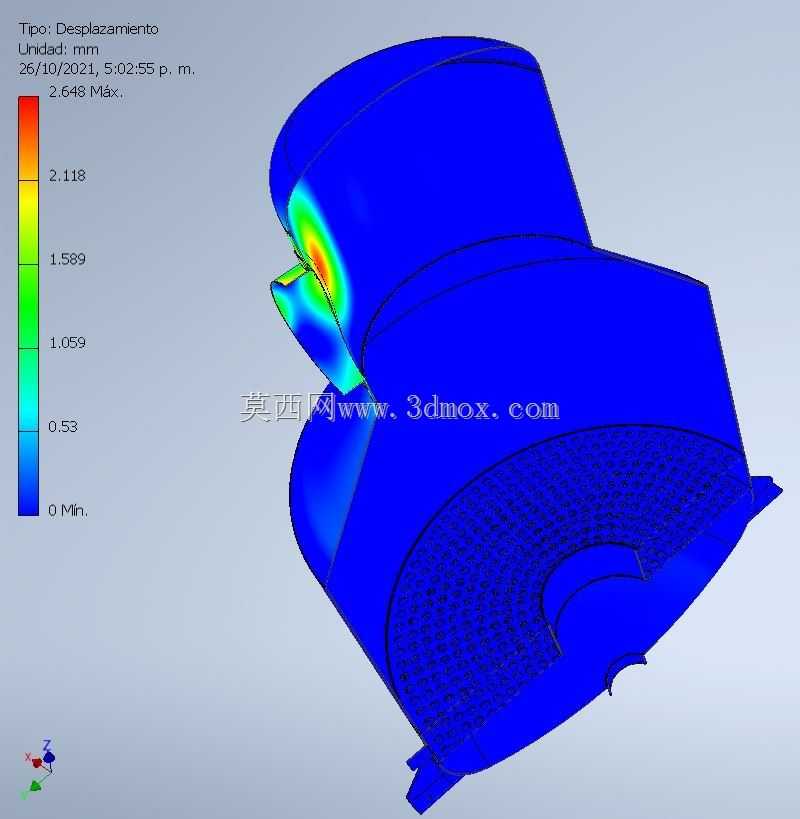

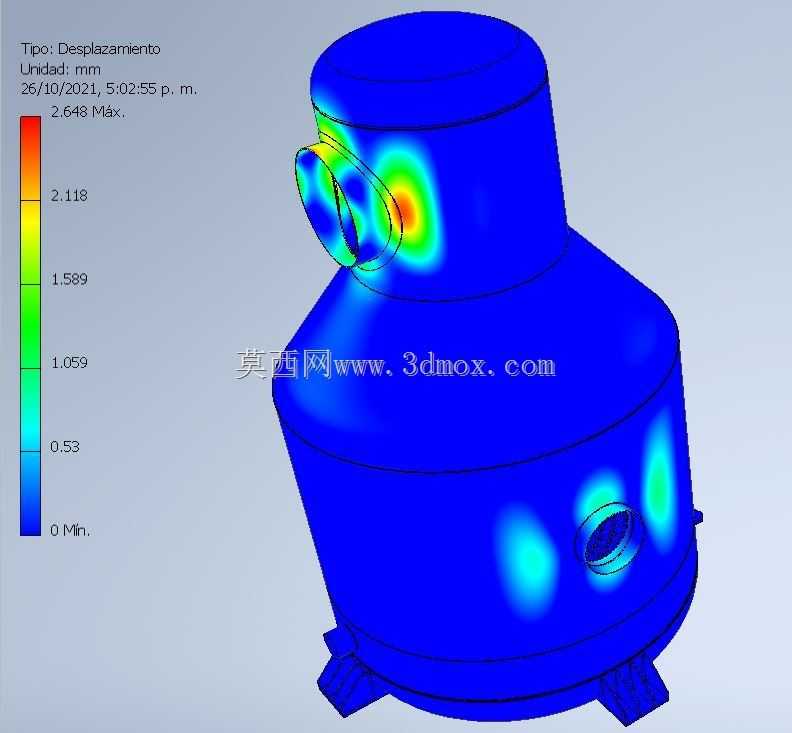

　　其中上部斜向接管为进料口，用于输送待熬制的糖浆介质，下部两处径向接管分别为出料口与测温元件安装口，所有接管与筒体的连接位置均采用全焊透角接结构，这也是有限元分析中重点关注的应力与位移集中区域。从仿真得到的位移云图可以直观看到，整体结构的最大位移出现在上部斜向进料接管与筒体的连接焊缝周边区域，这一位置的位移量远高于筒体其他区域，主要原因是斜向接管在承受内部压力时会产生附加的弯矩载荷，同时接管开孔会造成筒体局部的结构刚度削弱，两种因素叠加导致该区域成为形变高风险区。下部两处径向接管周边也存在小范围的位移集中，但由于接管直径相对较小，且径向布置的附加弯矩远小于斜向接管，因此位移量仅为最大位移值的三分之一左右。

　　筒体主体区域的位移分布较为均匀，整体保持较低的形变水平，说明按照实测厚度设置的筒体壁厚，在承受额定工作内压时具备足够的刚度储备。下锥底与支脚连接的位置，由于支脚的约束作用，位移量趋近于零，符合固定约束边界下的形变分布规律。在开展这类容器的有限元分析时，首先需要完成实际壁厚的测量映射，因为糖锅在长期使用过程中会存在不同程度的冲刷腐蚀减薄，不同位置的实际壁厚与设计壁厚存在偏差，直接采用设计壁厚开展仿真会导致结果与实际工况存在较大偏差，因此需要将实测得到的各区域壁厚数据准确赋值到对应的模型网格单元上，保证仿真模型的几何参数与实际设备完全一致。载荷施加方面，除了内部的额定工作压力外，还需要考虑筒体自身的重力载荷、内部糖浆的静液柱压力，

　　以及工作状态下的温度场产生的热应力载荷，多载荷耦合计算才能得到贴合实际运行状态的位移结果。边界条件设置时，将三个支脚的底面设置为固定约束，限制所有方向的平动与转动自由度，模拟设备安装固定后的实际约束状态，接管端面则根据实际连接的管道刚度设置对应的位移约束，避免出现不符合实际的刚体位移。从工程应用的角度来看，这类有限元分析的结果可以直接指导设备的结构优化，针对上部斜向接管周边的位移集中区域，可以通过增加接管补强圈、适当加大局部区域壁厚、优化接管与筒体的连接过渡圆角等方式，提升局部结构刚度，降低工作状态下的形变量，避免因长期交变形变导致的焊缝疲劳开裂问题。同时，分析得到的整体位移分布数据，也可以为设备的安装找正、接管配对法兰的公差预留提供参考，比如在进料口接管配对法兰的安装时，需要预留对应位移量的补偿间隙，避免设备工作时因接管形变导致法兰密封面泄漏。对于制糖生产线的运维人员来说，位移集中区域也是日常巡检的重点位置，需要定期检测该区域的壁厚变化与焊缝开裂情况，提前排查设备隐患，避免非计划停机影响生产连续性。在建模过程中，需要对结构的细小特征做合理的简化，比如将支脚的倒角、焊缝的余高等对整体刚度影响极小的特征做简化处理，在保证计算精度的前提下降低网格数量，提升计算效率，但对于接管开孔、补强结构、支脚与筒体的连接位置等应力敏感区域，需要做网格局部加密处理，保证计算结果的收敛性与准确性。
