离心风机传动结构模态分析三维数模

　　这套三维数模还原了工业离心风机的核心传动总成，覆盖从叶轮、传动轴、轴承座到皮带轮的完整装配关系，可直接用于结构动力学仿真前处理参考，也能作为风机类产品改型设计的结构基准。在工业通风、废气输送、车间除尘、锅炉引风等场景中，离心风机长期处于连续高转速运行状态，一旦结构固有频率与工作转速激励频率重合，极易引发共振，轻则造成机壳振动超标、连接螺栓松动、轴承温升过快，重则导致叶轮撕裂、传动轴断裂，直接影响整条产线的通风系统稳定性，因此前期设计阶段的模态校核是风机结构开发中不可跳过的关键环节。

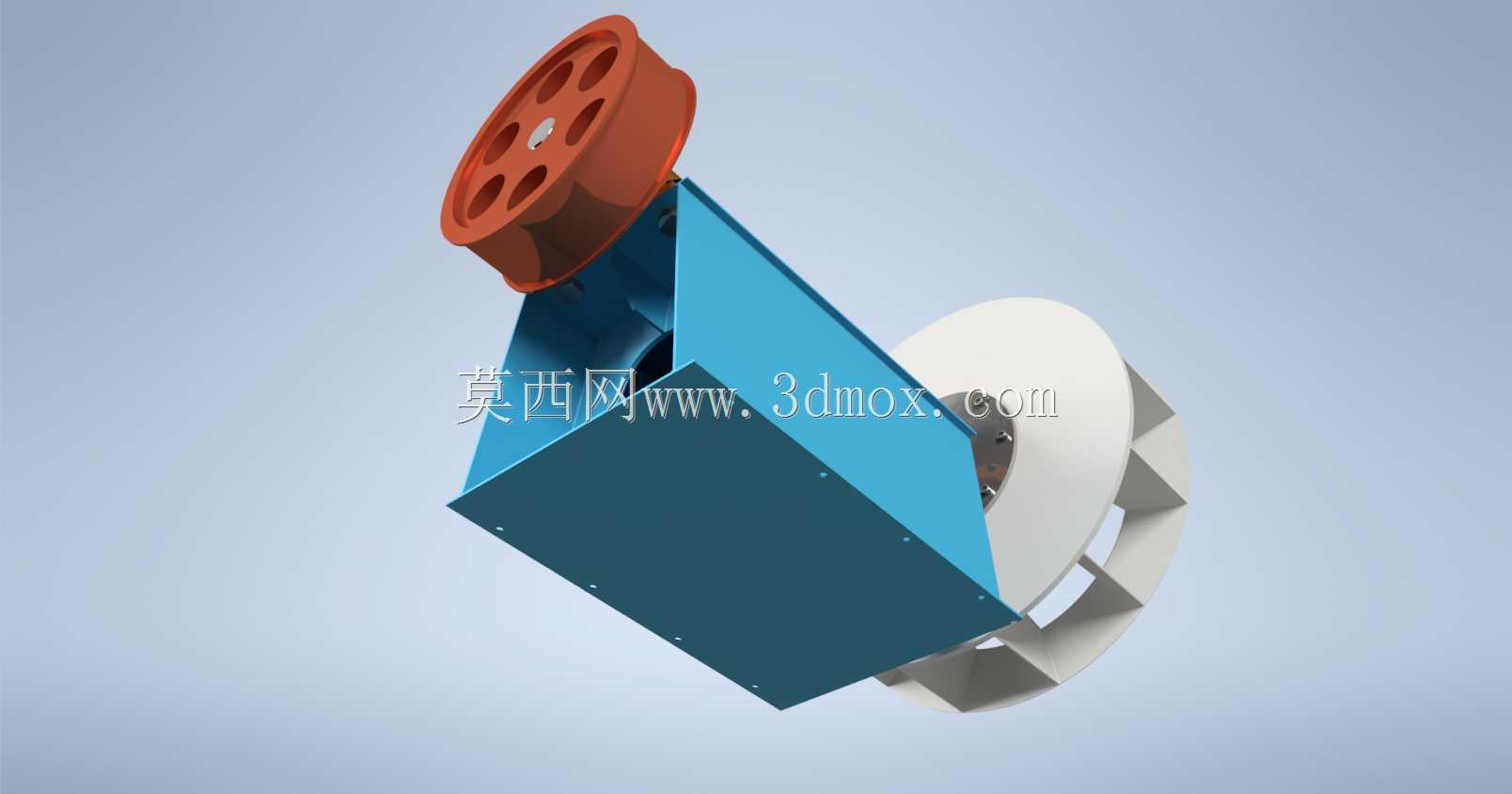

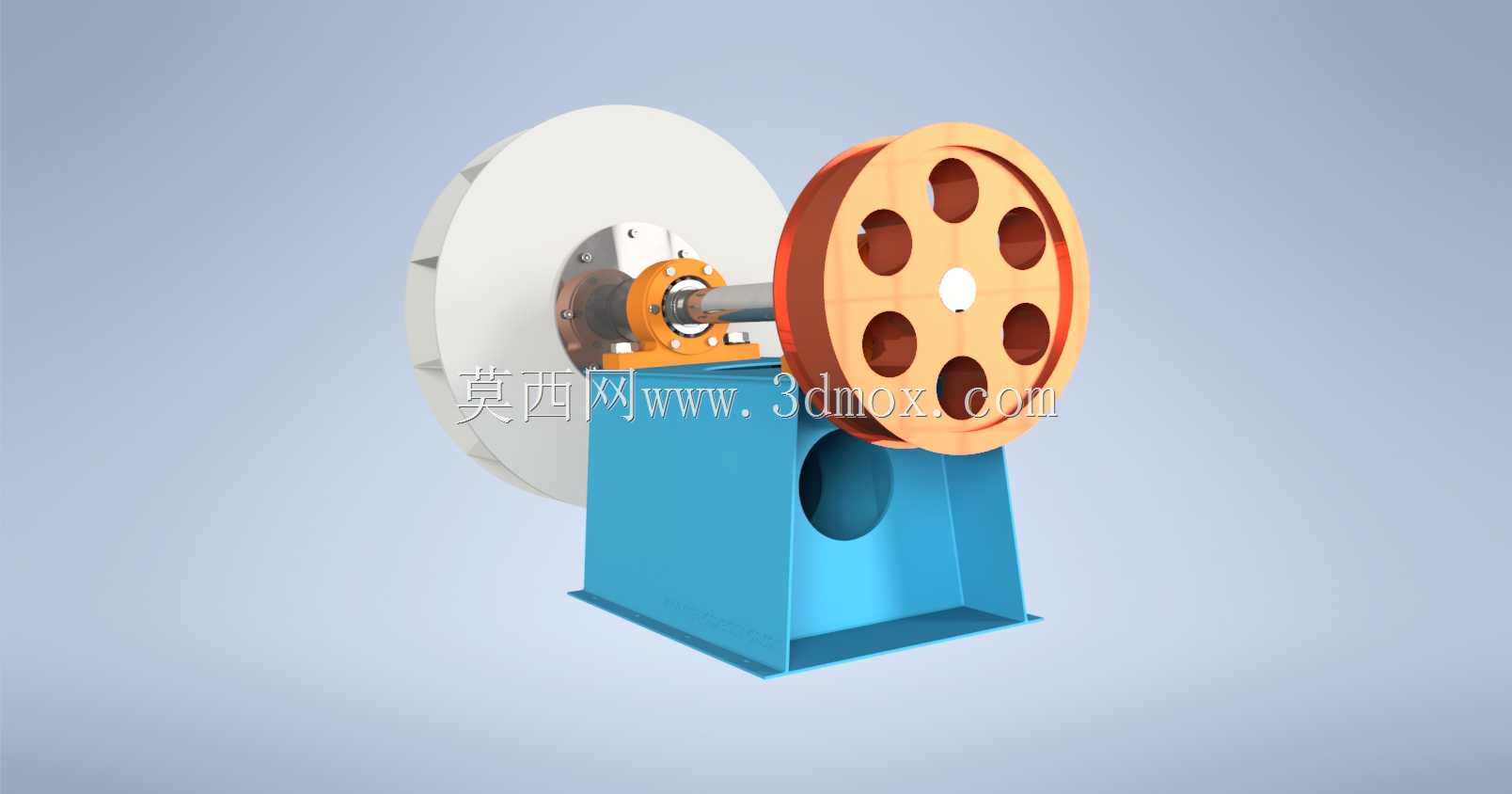

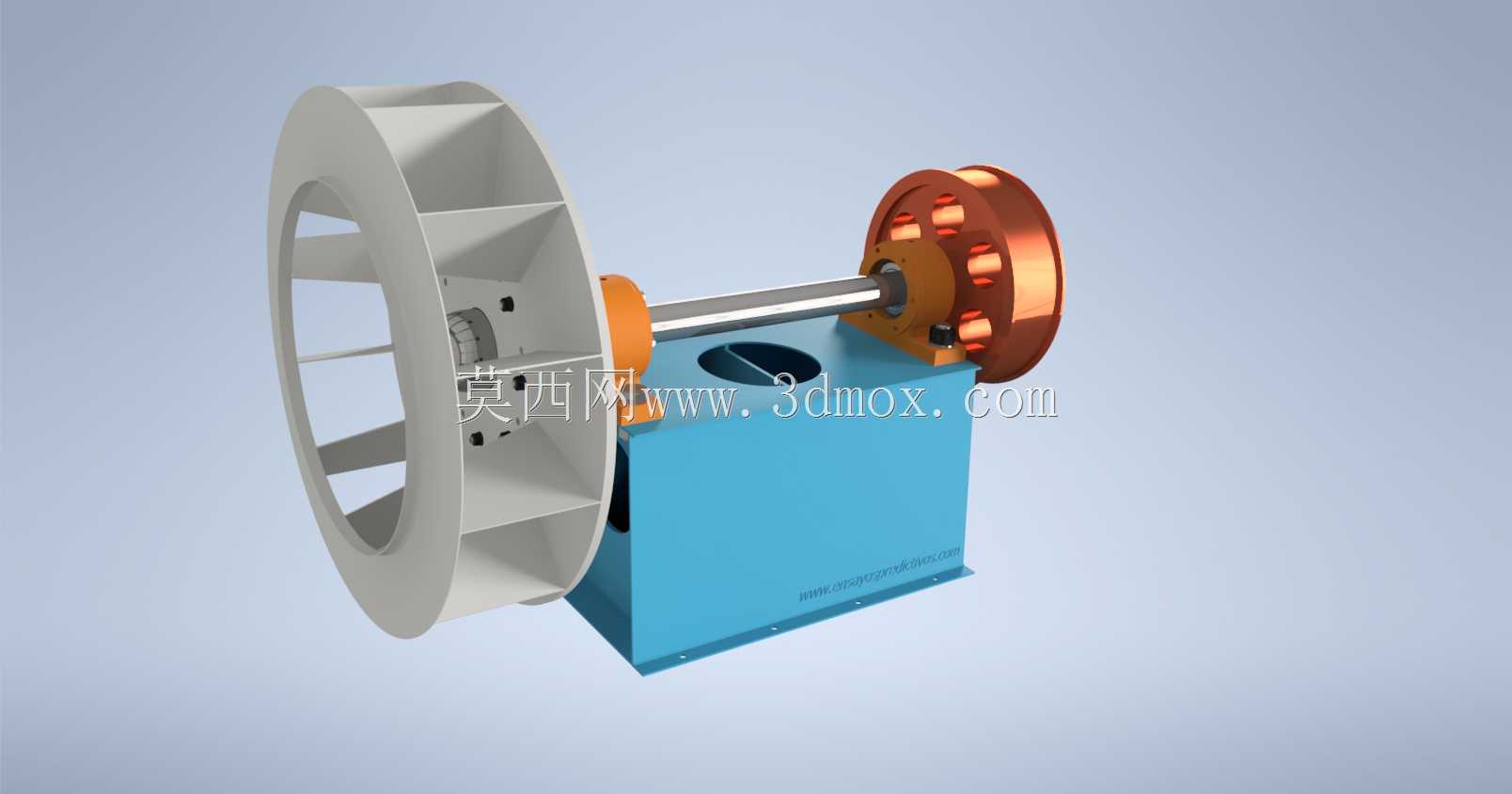

　　数模中的叶轮采用后向直板叶片结构，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，避免应力集中，叶轮与轴的配合采用过盈加键连接的形式，轮毂位置预留了锁紧螺母的安装空间，可适配不同直径的传动轴规格。传动轴采用阶梯轴设计，两个支撑轴承座的跨距经过受力优化，既保证轴系的刚性，又预留了热膨胀的伸缩余量，轴承座底部与机座的连接面设置了定位销孔，方便现场安装时快速找正同轴度，避免因安装偏差造成的轴系附加载荷。传动端的皮带轮采用辐条式结构，在保证传动扭矩所需强度的前提下，尽可能降低旋转部件的转动惯量，减少启动阶段的电机负载冲击，皮带轮与轴的连接采用锥套锁紧形式，拆装维护时无需额外的拉马工具，可快速完成皮带轮的更换与位置调整。

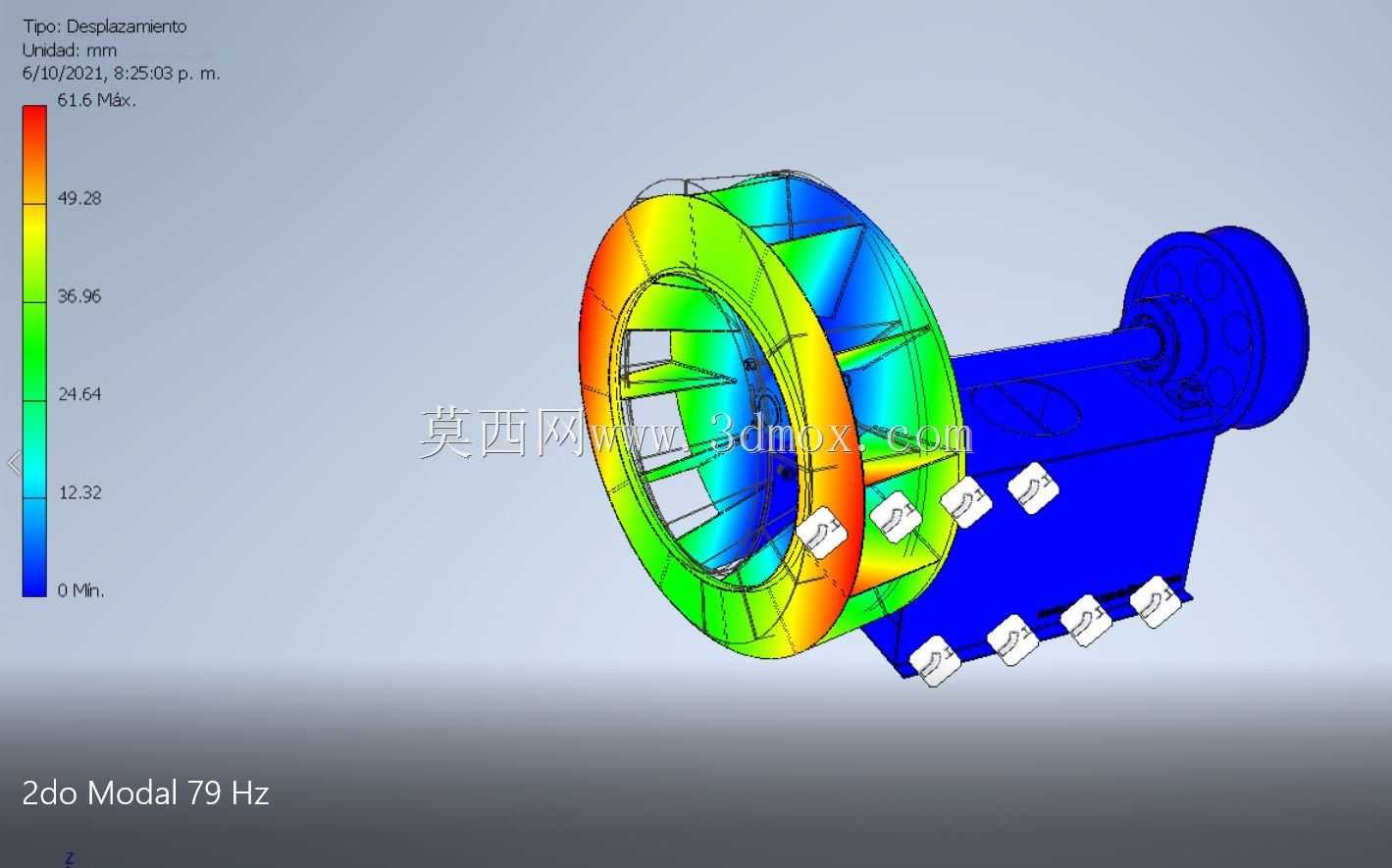

　　从安装边界来看，整套传动总成的底座采用箱式焊接结构，底部预留了通用的地脚螺栓安装孔，孔位间距适配常规工业风机的安装基座尺寸，轴承座与底座的连接面设置了调整垫片的预留间隙，可在现场安装时微调轴系水平度，补偿基础施工的平面度误差。叶轮侧的机壳安装面与轴系的垂直度公差在数模中做了明确的装配约束参考，可避免叶轮旋转时与进风口、机壳发生刮蹭。在模态分析的应用层面，这套数模保留了所有零部件的实际壁厚、倒角、配合关系，没有做过度的几何简化，导入仿真软件后可直接划分网格，提取前六阶固有频率与振型，对照风机的额定工作转速区间，校核是否存在共振风险，比如可通过调整轴承座跨距、增加叶轮轮盘厚度、改变底座筋板布局的方式，将结构固有频率避开工作转速的倍频区间，从设计源头降低振动故障概率。

　　针对不同的应用场景，这套结构还可做针对性的参数调整：用于除尘工况时，可在叶轮表面增加耐磨衬板的安装位，数模中预留了衬板的安装螺孔位置，无需重新调整整体装配关系；用于高温烟气输送工况时，可在轴承座位置增加水冷腔的结构空间，轴的材质可替换为耐热合金钢，数模中的轴径尺寸预留了足够的强度余量，适配高温下的材料强度衰减。另外，皮带轮的槽型可根据传动功率需求替换为不同规格的三角带槽或多楔带槽，轴伸端的尺寸也可根据配套电机的安装位置做长度调整，整体结构的模块化程度较高，改型设计时无需重构整个装配体，仅需调整对应零件的参数即可快速生成新的方案。
