吸顶式人体移动感应探测装置结构设计

　　这款吸顶式移动感应装置的结构设计，首先围绕室内空间的探测覆盖需求展开，日常在商用办公区域的走廊、公共卫生间入口，或是家居场景的玄关、阳台区域，都能见到这类装置的应用，主要用于捕捉空间内的人体移动信号，联动照明、安防报警或是智能门禁类设备，实现人来触发、人走延时关停的自动化控制逻辑，避免无人状态下的设备空转能耗，也能在非授权人员进入设防区域时快速触发告警信号。

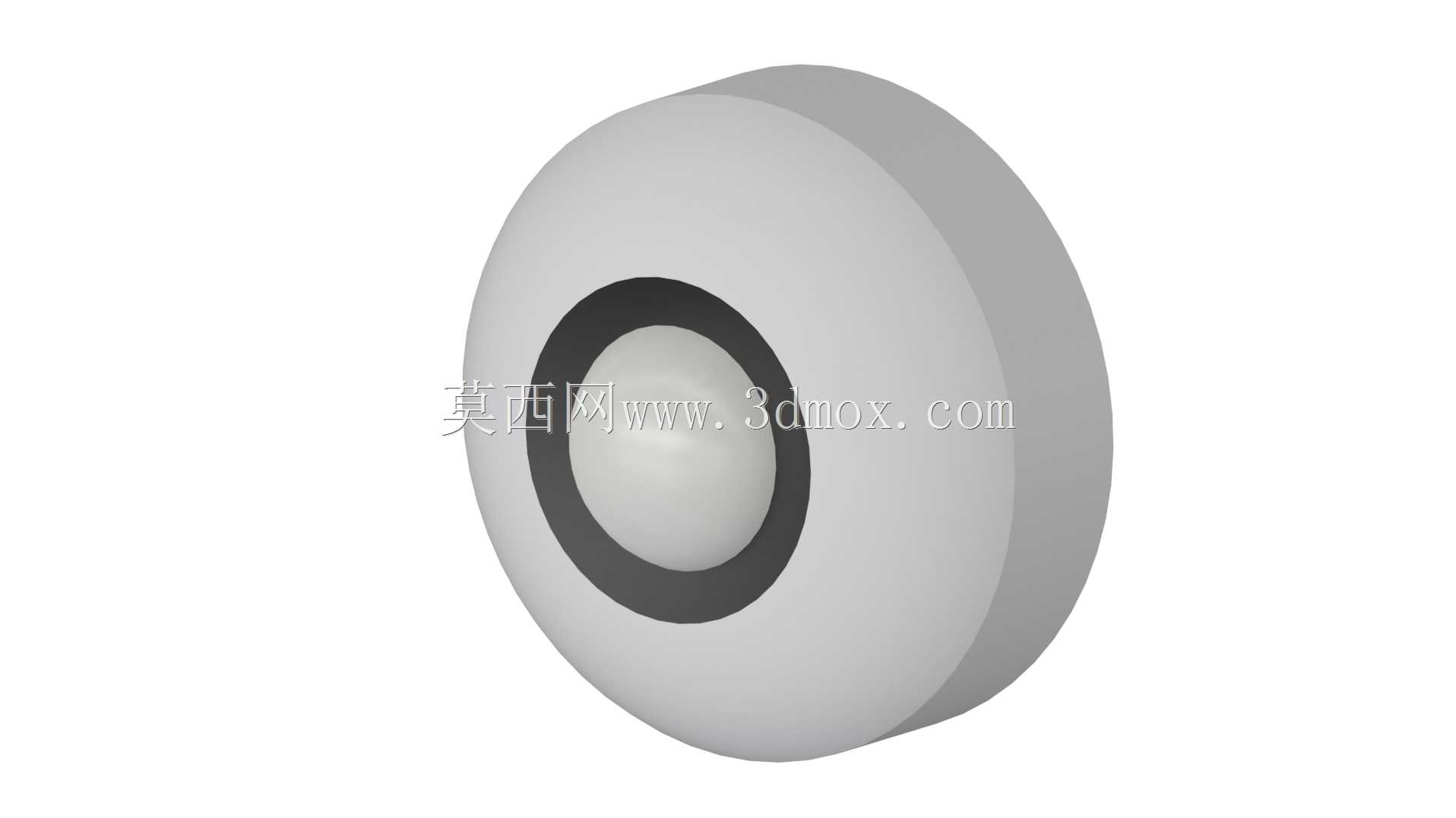

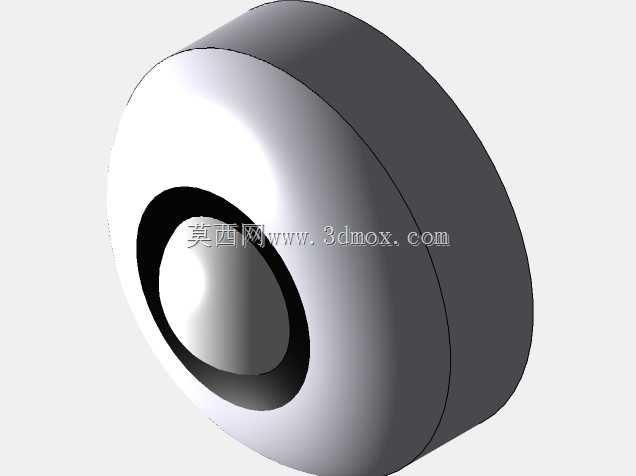

　　从外形结构来看，整体采用薄型圆盘式壳体设计，这种造型首先适配室内吊顶的安装场景，不管是石膏板开孔嵌入式安装，还是直接通过底座螺丝固定在天花板明装，圆盘的圆润轮廓都能和常见的顶面装修风格适配，不会产生突兀的视觉感。壳体的分层结构做了明确的功能分区，最外层的哑光浅灰色面壳采用ABS阻燃材质注塑成型，表面做细磨砂处理，既能减少长期使用过程中的积灰附着，也能避免顶面灯光照射产生的反光干扰，不会在吊顶上形成明显的光斑影响整体装修观感。面壳中部的环形深色结构是菲涅尔透镜的压装固定圈，这个位置的尺寸公差控制在±0.1mm范围内，保证透镜安装后不会出现偏移漏光的问题，透镜本身采用半球形乳白色半透PE材质，这种曲面造型可以将探测视角拓展到120度以上，垂直方向的探测覆盖范围可以达到安装面下方3米到6米的区域，水平方向的探测半径在安装高度2.8米时可以达到4米左右，完全覆盖普通室内空间的单区域探测需求，不会出现明显的探测死角。

　　设计过程中首先考虑的是安装边界的适配性，底座部分预留了两个标准的86型接线盒对位孔位，不管是家装过程中预留的暗装接线盒，还是明装时使用的塑料膨胀螺丝固定，都能直接对位安装，不需要额外在吊顶上重新打孔定位，降低现场施工的难度。底座和上壳之间采用旋转卡扣式连接结构，卡扣的扣合量设计为1.2mm，既可以保证日常使用过程中不会因为轻微的震动导致壳体脱落，后期维护更换内部电路板或者电池的时候，只需要旋转壳体就能拆开，不需要借助额外的工具，大幅降低后期运维的成本。壳体内部预留了足够的走线空间，不管是强电供电版本的火线零线走线槽，还是弱电干接点信号版本的信号线排布，都能在壳体内完成规整的走线，不会出现线材挤压电路板或者遮挡透镜感应区域的问题。

　　从功能实现的结构匹配来看，透镜内侧的安装柱位置严格对应热释电感应元件的接收面高度，保证感应元件正好处于菲涅尔透镜的焦距位置，这样透镜才能将空间内不同区域的红外移动信号准确聚焦到感应元件上，避免出现灵敏度不均的问题——比如靠近装置下方的区域探测过于灵敏，稍远的边缘区域又无法触发信号。壳体侧面预留了细微的透气格栅，格栅的缝隙宽度控制在0.8mm，既可以平衡壳体内外的温度差，避免夏季吊顶内部温度升高导致壳体内出现凝露影响电路稳定性，又能阻挡蚊虫或者灰尘进入壳体内部，长期使用也不会因为积灰覆盖感应元件导致灵敏度下降。

　　在实际选型适配的时候，需要注意这款装置的安装边界要求：首先安装位置要避开空调出风口、暖气散热片这类温度会产生快速变化的区域，避免温度波动导致的误触发；其次安装面要保持水平，倾斜角度超过15度的时候，探测区域会出现偏移，无法覆盖预设的感应范围；另外壳体的整体厚度只有22mm，明装的时候突出吊顶的高度很低，不会影响走廊区域的通行净空，即使是层高较低的小户型空间安装，也不会产生压抑的视觉感受。结构设计时还考虑了不同场景的配色适配需求，浅灰色的壳体可以适配白色、浅灰色的常见吊顶颜色，如果是深色吊顶的场景，只需要更换面壳的配色材质，内部的安装结构、透镜固定结构都可以通用，不需要重新开模制作，大幅降低不同配色版本的生产成本。

　　很多现场安装的案例里，这类装置经常会和消防烟感、应急照明灯具并排安装，这款圆盘造型的直径设计为86mm，和常见的烟感探测器尺寸接近，并排安装的时候视觉上更加协调，不会出现尺寸差异过大导致的顶面排布杂乱的问题。壳体的边缘做了R3的圆角处理，安装过程中不会划伤施工人员的手部，日常清洁的时候用抹布擦拭表面也不会勾扯布料，维护起来更加方便。内部的电路板固定柱采用铜嵌件设计，多次拆装维护也不会出现塑料柱滑牙的问题，相比普通自攻螺丝固定在塑料柱上的结构，耐用性提升很多，适合公共区域这类需要长期使用、偶尔需要检修的场景。
