凸缘带键槽板式联轴器结构设计

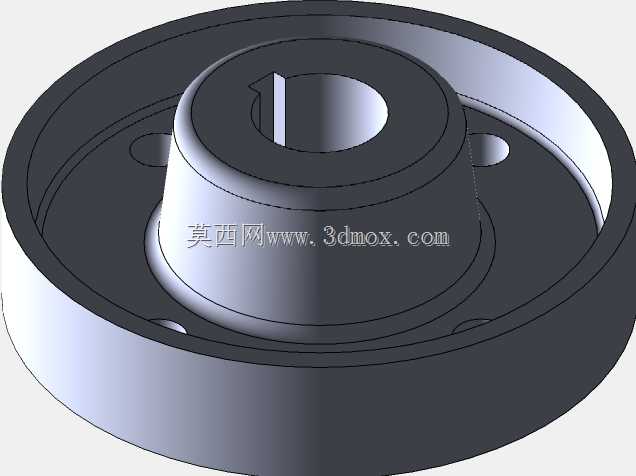

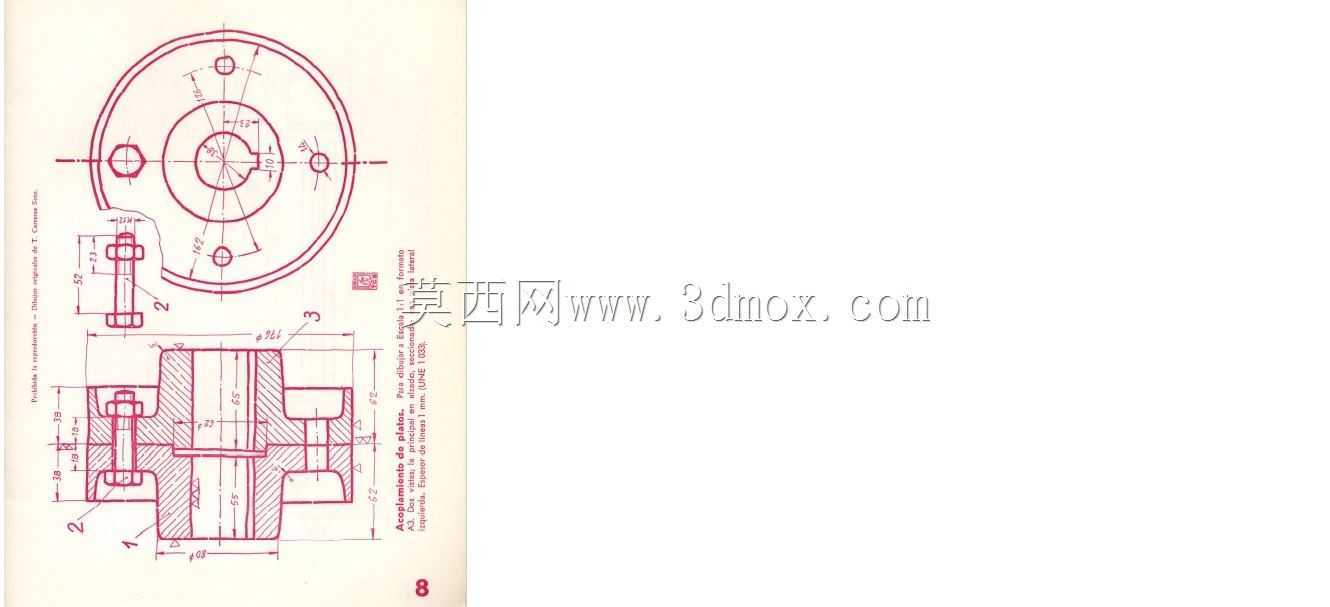

　　在中小功率传动系统的轴系对接场景里，这类板式联轴器是应用频次极高的刚性传动连接件，常见于输送线驱动端、小型机床进给轴、轻工包装设备的动力输出单元，主要用来实现两根同轴布置传动轴的刚性连接，同步传递旋转转矩，同时依托自身的盘式结构承担一定的轴系对中约束作用，相比弹性联轴器，它没有缓冲吸能的柔性元件，更适合载荷平稳、无频繁正反转冲击的传动工况，能保证传动比的绝对恒定，不会出现弹性元件带来的传动滞后问题。从结构设计逻辑来看，这个联轴器采用单板式凸缘结构，中心加工有标准键槽的轴孔，用来和主动轴、从动轴的轴端配合，通过平键实现周向固定，传递转矩时不会出现轴与轮毂的相对打滑；盘体上均匀分布的螺栓过孔，是用来穿装连接螺栓，

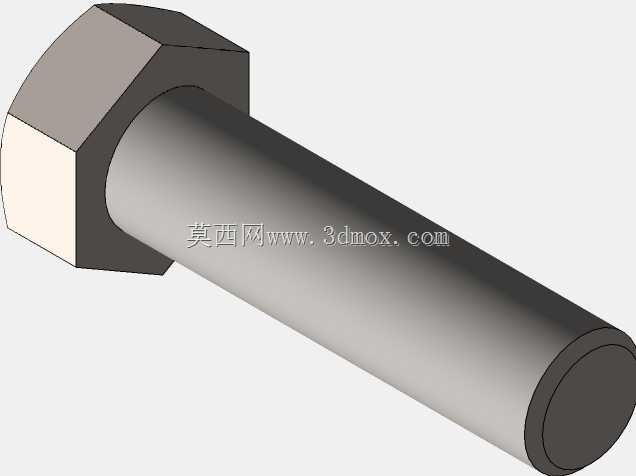

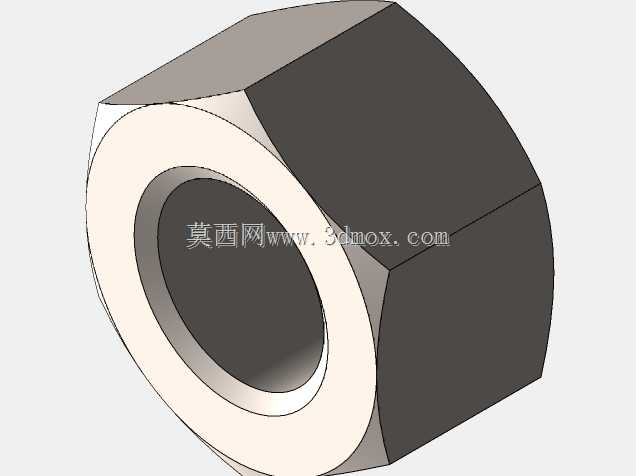

　　将两个对接的半联轴器紧紧锁合在一起，盘体上的沉孔设计可以让螺栓头完全沉入盘体平面内，避免联轴器旋转时螺栓突出带来的风阻、剐蹭安全隐患，同时也能让两个半联轴器的贴合面完全接触，保证连接刚性。轮毂部分采用锥台过渡结构，从中心轴孔位置向外平缓过渡到圆盘法兰面，这种设计不是单纯的造型考量，而是从应力分布角度出发，轴孔位置是转矩传递的应力集中区域，平缓的锥台过渡可以有效降低轮毂与法兰盘连接位置的应力集中系数，避免长期交变载荷下出现根部开裂的问题，相比直角过渡的轮毂结构，这种过渡形式的抗疲劳强度能提升30%左右，同时也能减少铸造或者机加工过程中的应力残留。从安装边界来看，这类联轴器的轴向尺寸紧凑，法兰盘的外径尺寸根据传递转矩的大小匹配对应规格，

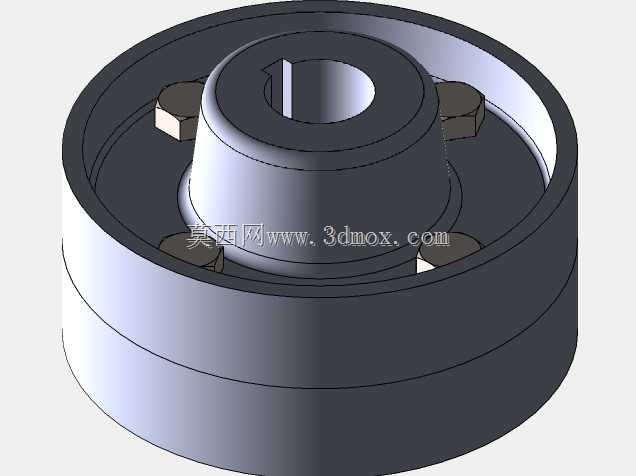

　　安装时需要先将两个半联轴器分别通过键连接固定在主动轴和从动轴的轴端，调整两根轴的同轴度误差在允许范围内，再穿装连接螺栓按照对角顺序分次拧紧，保证两个法兰面完全贴合，不会出现偏斜；需要注意的是，这类刚性联轴器对轴系的对中精度要求较高，如果两轴的径向偏移或者角偏移超过允许值，运行过程中会在轴、轴承和联轴器本身产生附加的交变载荷，加剧部件磨损，因此安装时需要配合百分表打表检测径向和端面跳动，保证对中精度符合装配要求。在实际选型应用中，这类板式联轴器的适用转速范围和自身的外径、加工精度直接相关，精加工的盘式联轴器做过动平衡校正的前提下，可以适配较高转速的传动场景，而普通粗加工的铸件联轴器更适合中低转速的重载传动；相比套筒式联轴器，

　　它的拆装更加方便，不需要移动轴的位置就可以完成联轴器的拆卸维护，只需要松开连接螺栓就能分离两根轴，在设备日常检修时能大幅降低维护工作量。从加工工艺角度，这个模型的结构完全适配常规的机加工流程，轴孔和键槽可以通过插床或者线切割加工，法兰端面通过车床车削保证平面度，螺栓孔通过钻床或者加工中心一次装夹加工完成，保证孔位的位置度精度，避免安装时螺栓无法顺利穿装；铸件毛坯需要先做时效处理消除内应力，再进行机加工，防止后续使用过程中出现变形，影响轴系对中精度。在传动系统的布局里，这类联轴器通常会布置在减速箱输出轴和工作机输入轴之间，或者电机输出轴和减速箱输入轴之间，作为动力传递的中间连接部件，它自身没有转速调节功能，只做等转速的转矩传递，因此选型时主要核算所需传递的额定转矩、轴孔直径范围、最大允许转速这几个核心参数，确保和实际工况匹配，避免出现转矩不足导致的联轴器失效，或者轴孔尺寸不匹配无法安装的问题。
