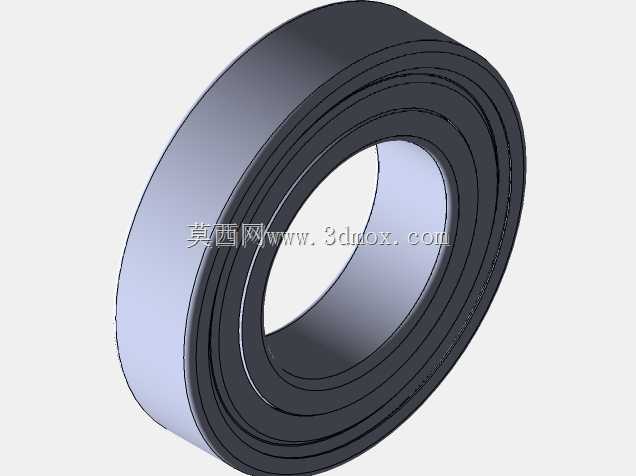

罗达曼托6006深沟型回转支承结构

　　在工业传动与回转支撑场景中，这类环形回转构件常被用于需要承受径向载荷同时兼顾低阻力回转的工位，比如轻载自动化转盘的核心支撑、小型输送线的回转接头基座、检测仪器的旋转工作台承载部位，区别于重型回转支承，该类构件更适配载荷适中、回转精度要求中等、安装空间紧凑的使用场景，日常运维中不需要额外配套复杂的润滑管路，依靠自身滚道结构的储油空间即可满足长期运转的润滑需求。从结构设计逻辑来看，该构件采用多层滚道嵌套的环形布局，内圈与外圈之间设置连续的滚动体容腔，滚道的曲率经过匹配计算，能够在承受径向力的同时，抵消少量的轴向偏载，避免回转过程中出现卡滞或窜动；构件的端面做了平齐处理，没有突出的安装耳或定位凸台，

　　安装时可以直接通过端面压合或者外圈过盈配合的方式固定在基座孔位中，内圈则与回转轴件配合，配合公差推荐选用过渡配合，既保证装配时的便利性，也能避免长期运转后出现配合面打滑的问题。实际选型过程中，需要重点关注构件的径向尺寸边界，该构件的外径适配常规的小型安装座孔径，内孔直径能够匹配常用的标准回转轴规格，轴向厚度较薄，不会占用过多的轴向安装空间，对于布局紧凑的小型设备来说，能够有效压缩整体结构的体积，不需要额外设计加宽的支撑座来适配。在功能特性上，该构件的滚道表面做了硬化处理，滚动体与滚道的接触应力控制在合理区间，连续运转工况下的磨损量较低，能够维持长期稳定的回转精度，不会因为短时间的负载波动出现滚道压痕或点蚀；

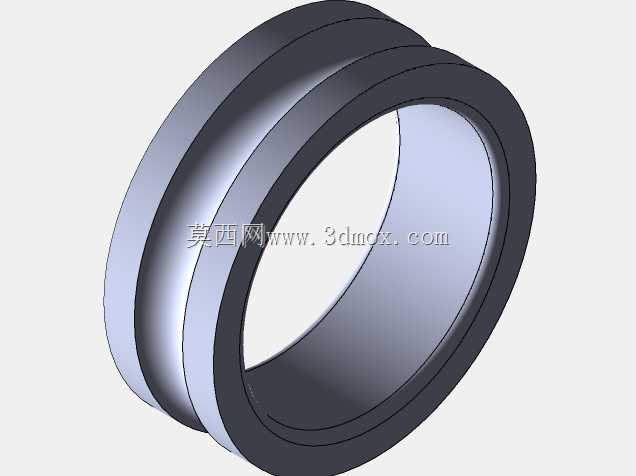

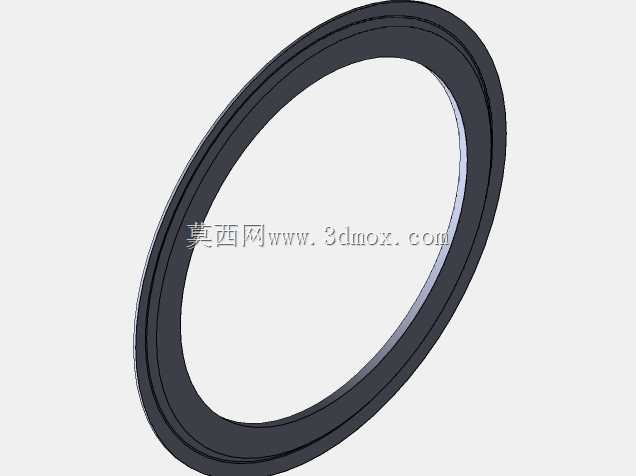

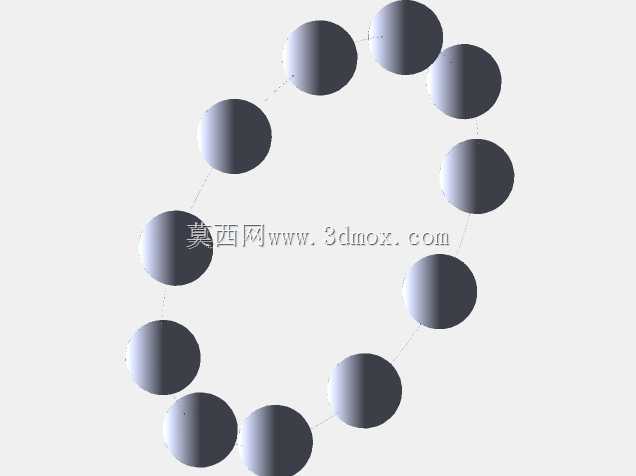

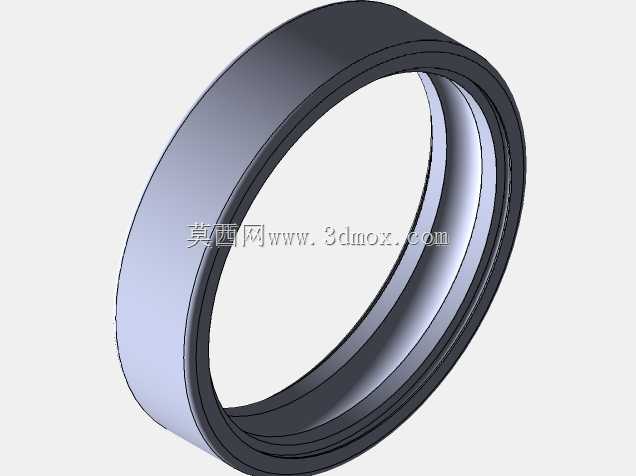

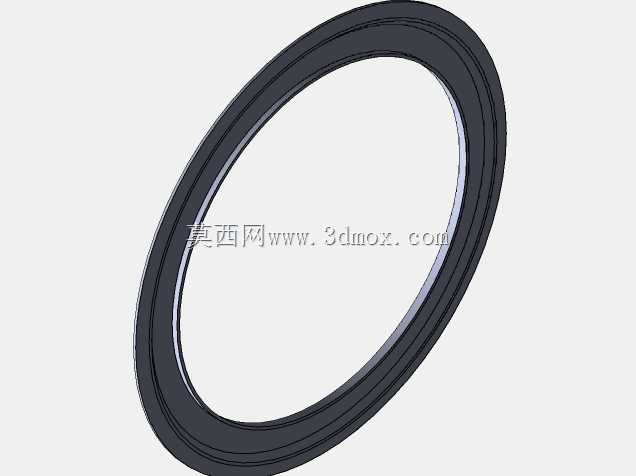

　　构件的密封结构采用内置式迷宫密封，能够阻挡日常工况中的粉尘、细小碎屑进入滚道内部，避免滚动体出现磨粒磨损，在普通车间环境下使用不需要额外加装外部防尘罩，减少了附属结构的设计工作量。从建模实现的角度来看，构建该三维模型时，首先以旋转特征生成内外圈的基础基体，之后通过扫描切除特征加工出多层滚道的轮廓，滚道的曲率半径需要与滚动体直径做匹配校验，保证滚动体与滚道的接触角符合设计要求；端面的倒角与退刀槽结构按照常规机加工工艺要求设置，避免出现加工干涉的问题，所有棱边的圆角处理都按照实际装配需求调整，防止装配时刮伤配合件的表面。在实际装配调试环节，该构件压入安装座时需要保证受力均匀，不能通过敲击内圈的方式将外圈压入座孔，避免滚道受冲击出现变形，

　　装配完成后需要手动转动内圈检查回转顺畅度，确认没有卡滞点后再进行后续的轴件安装；日常使用中如果出现回转阻力增大的情况，可以通过端面的预留注油孔补充润滑脂，不需要拆解整个支撑结构，运维操作较为简便。这类构件在小型仪器仪表的回转工位、轻工机械的旋转工作台、小型包装设备的回转送料机构中都有广泛应用，相比标准深沟球轴承，它的支撑宽度更大，能够承受一定的倾覆力矩，不需要成对安装轴承即可满足单支撑位的回转需求，简化了支撑部位的结构设计，减少了零件数量，降低了整体装配的工作量。
