带镂空钢带的蜗轮蜗杆式软管紧固夹结构

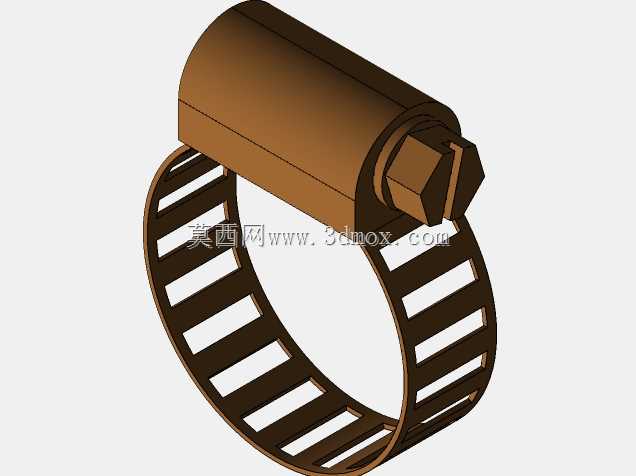

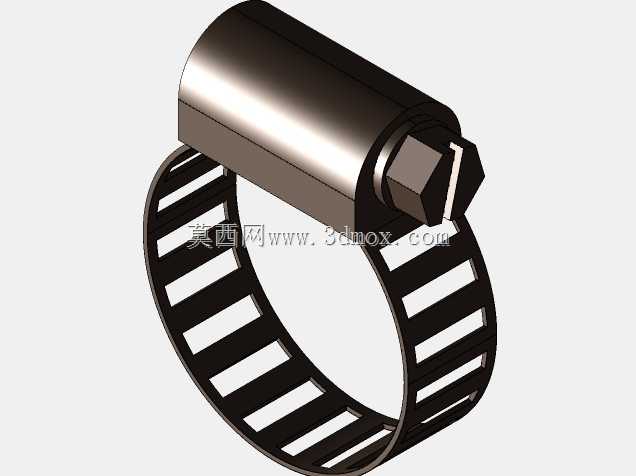

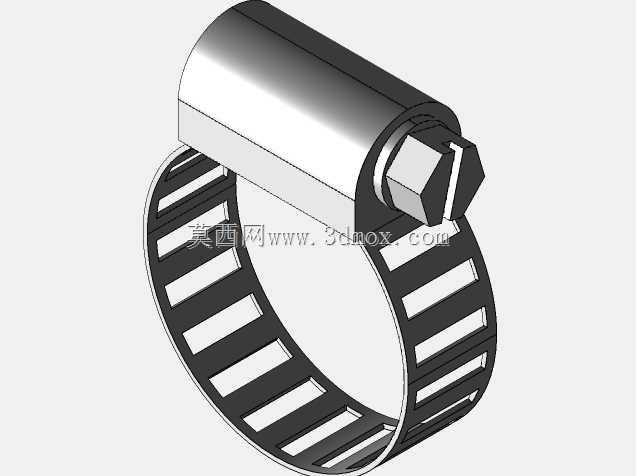

　　在流体输送管路的装配场景里，软管夹是应用频次极高的紧固元件，从车间气动回路的PU软管连接、液压系统低压回油管路的橡胶管固定，到民用给排水的塑料软管接驳、车用冷却系统的胶管锁合，都能见到这类构件的身影。这款软管夹采用了连续镂空的钢带作为箍带主体，区别于传统无孔实心钢带喉箍，镂空结构首先能降低箍带自身的刚度冗余，在拧紧紧固螺栓时，箍带能更均匀地贴合软管外壁，不会因为局部刚度过大造成软管被压溃变形的问题，同时镂空的槽道还能在管路存在少量渗液时提供导流空间，避免积液长期积存在箍带与软管接触面之间加速橡胶老化。

　　从结构设计逻辑来看，这款软管夹的紧固端采用了一体式的蜗杆蜗轮啮合结构，螺栓头部的一字槽适配常规一字螺丝刀，也能配合套筒工具进行大扭矩紧固，蜗杆的齿牙直接卡入钢带的镂空槽内，转动螺栓时就能带动钢带实现无级缩径，相比传统螺钉穿孔式的管夹，这种啮合结构不会出现孔位对齐困难的问题，能在适配管径范围内实现任意直径的锁紧，适配性更强。箍带的首尾做了圆弧过渡处理，没有尖锐的冲切毛边，安装时不会划伤软管外壁，也能避免安装人员被锐边割伤。

　　实际选型使用时，需要先确认待紧固软管的外径范围，这款软管夹的最小收缩直径能覆盖常规小口径气动软管，最大张开直径可以适配中低压输水胶管，安装时需要先将箍带套在软管插入接头的位置，确保箍带距离软管端面有足够的安全距离，避免锁紧后软管从接头处滑脱。紧固扭矩需要控制在合理区间，扭矩过小会导致管路承压时出现松脱泄漏，扭矩过大则会造成箍带齿牙变形，甚至压裂软管的增强层，缩短管路使用寿命。

　　从安装边界来看，这款软管夹的紧固端壳体采用了卷边成型工艺，整体外轮廓没有突出的尖角，在管路排布密集的设备内部安装时，不会和相邻的管路、线缆发生干涉，箍带的厚度控制在合理范围，锁紧后箍带与软管外壁的贴合间隙均匀，不会出现局部翘起的问题。和传统的钢丝喉箍相比，这款钢带镂空式的软管夹接触面积更大，锁紧时的压强分布更均匀，对于壁厚较薄的塑料软管、硅胶软管也能友好适配，不会出现钢丝嵌进软管壁造成管路破损的问题。

　　在设备维护场景中，这类软管夹可以反复松紧调节，多次拆装后依然能保持可靠的锁紧力，蜗杆部分的啮合间隙经过设计控制，长期处于振动工况下也不会出现自行松脱的问题，适合用在工程机械、农用设备这类振动幅度较大的设备管路中。设计建模时，需要重点关注箍带镂空槽的间距和蜗杆齿距的匹配度，确保转动螺栓时齿牙能顺畅卡入槽内，不会出现卡滞、滑牙的问题，同时紧固端壳体的卷边结构要和钢带的厚度做公差匹配，避免钢带在壳体内窜动影响锁紧手感。
