内螺纹剖视环形连接紧固件结构设计

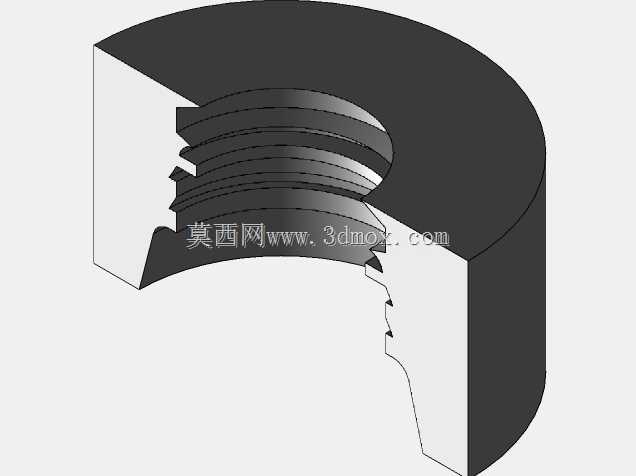

　　日常做流体管路快拆结构、小型罐体端盖锁紧方案的时候，经常会用到这类带内螺纹的环形锁紧件，很多人做设计的时候容易忽略螺纹收尾、牙型公差和安装让位的细节，最后打样出来要么拧不动，要么密封面压合不到位出现渗漏。这个结构采用半剖展示的形式，把内部完整的三角内螺纹牙型、端面切削让位、外壁直筒结构都做了还原，能直观看到每一圈螺纹的牙距、牙高和啮合接触面的形态，做结构校核的时候不用再单独做剖面就能快速判断啮合长度是否满足载荷要求。从实际应用场景来看，这类零件大多用在低压流体管路的端盖锁紧、小型传感器外壳的螺纹连接、咖啡设备这类民用食品机械的腔体紧固场景，尤其是需要频繁拆装做清洁、更换滤芯的部位，对内螺纹的顺滑度、牙型的耐磨度都有比较高的要求，

　　不能出现牙型崩缺、螺距错位的问题，否则多次拆装后很容易出现滑牙。设计这类环形螺纹件的时候，首先要确定的是内螺纹的公称直径和螺距，要和对接的外螺纹件完全匹配，同时要预留足够的啮合长度，一般来说低压工况下啮合长度不小于1.5倍公称直径就能满足抗拉和抗扭的要求，不需要做过长的螺纹段，不然会增加不必要的加工成本，还会让拧入行程变长影响装配效率。这个模型里的内螺纹末端做了收尾退刀结构，不会出现最后一圈螺纹牙型不完整导致的卡滞问题，外壁做了光滑直筒面，没有额外的防滑滚花或者扳口结构，说明这个零件的安装是靠端面压合来实现锁紧，不需要太大的拧紧力矩，靠手拧或者简单的工装就能完成装配，适配食品设备、民用小家电这类不需要大扭矩锁紧的场景。

　　从安装边界来看，这个零件的外圆是规则圆柱面，安装的时候只需要预留和外圆直径匹配的穿过空间，端面要和对接的密封面保持平行，不能出现偏角，不然螺纹拧入的时候会出现别劲，时间长了会导致牙型磨损不均，出现密封失效的问题。做三维建模的时候，这类内螺纹结构如果是做展示用可以做精确的牙型建模，如果是做工程出图其实可以用螺纹修饰特征来简化，但是要在工程图里明确标注螺纹的公差等级、牙型角和有效螺纹长度，避免加工的时候出现尺寸偏差。很多新手做这类环形螺纹件的时候，容易把螺纹的小径算错，要么小径做太小导致外螺纹拧不进去，要么小径做太大导致啮合的牙高不够，连接强度不足，正确的做法是根据所选的螺纹标准，查对应的小径尺寸，同时预留0.1到0.2毫米的装配间隙，

　　考虑到塑料或者金属件的加工公差，避免热胀冷缩导致的装配卡滞。另外这个零件的端面做了平直处理，没有做倒角或者密封槽，说明实际使用的时候是配合平垫片或者密封圈来实现端面密封，设计的时候要考虑密封圈的压缩量，一般橡胶密封圈的压缩量控制在20%到30%之间就能达到比较好的密封效果，压缩量太大容易导致密封圈永久变形，压缩量太小又会出现渗漏。从结构强度来看，这个环形件的壁厚是均匀的，不会出现壁厚突变导致的应力集中问题，不管是用金属棒料车削加工，还是用塑料注塑成型，都能保证成型后的尺寸稳定性，不会出现缩水或者变形的问题。如果是用在食品接触场景，还要考虑内螺纹的圆角处理，避免出现清洁死角，防止食物残渣残留滋生细菌，这个模型里的牙型根部做了微小的圆角过渡，既可以减少应力集中提升螺纹的抗疲劳强度，也能减少清洁死角，适配食品机械的使用要求。做这类零件的选型校核的时候，要先算连接部位需要承受的最大拉力和扭矩，根据载荷来选择对应的螺纹规格和零件材质，比如经常拆装的场景可以选黄铜或者POM材质，强度要求高的场景可以选不锈钢材质，不同材质的螺纹配合公差也要做对应的调整，软质材质的内螺纹可以适当放大一点间隙，避免拧入的时候刮伤牙型。
