C型夹持虎钳结构设计方案

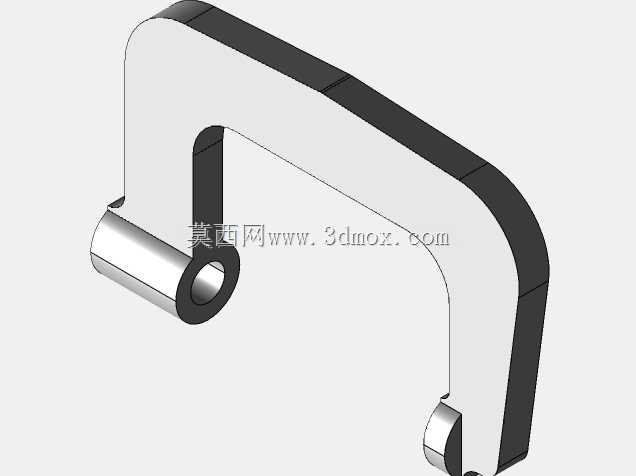

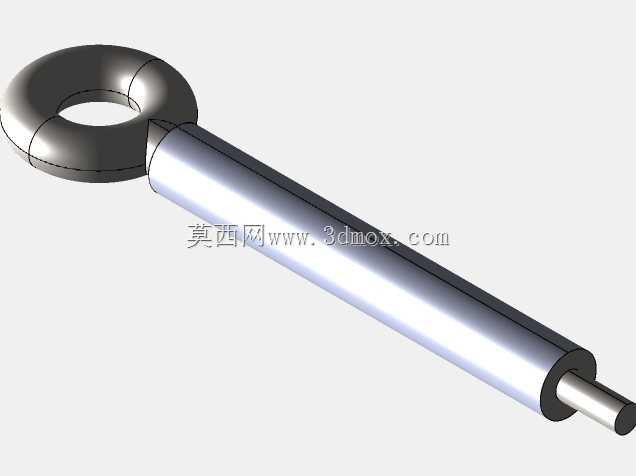

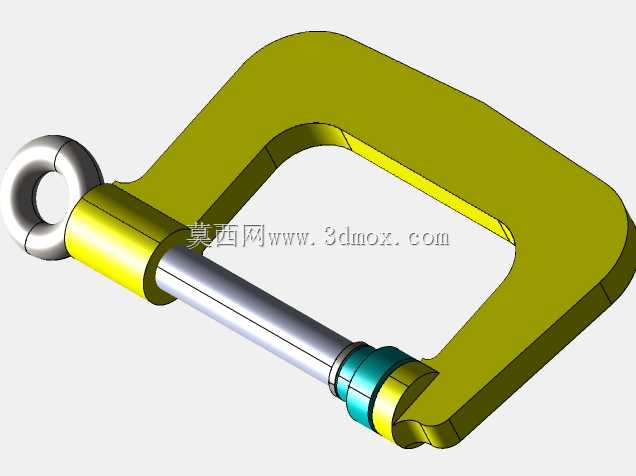

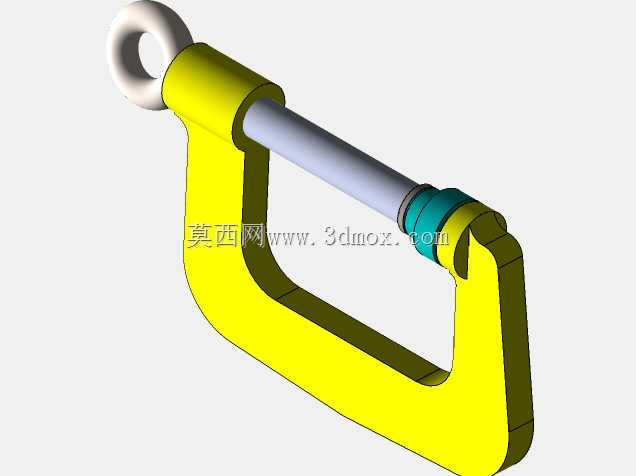

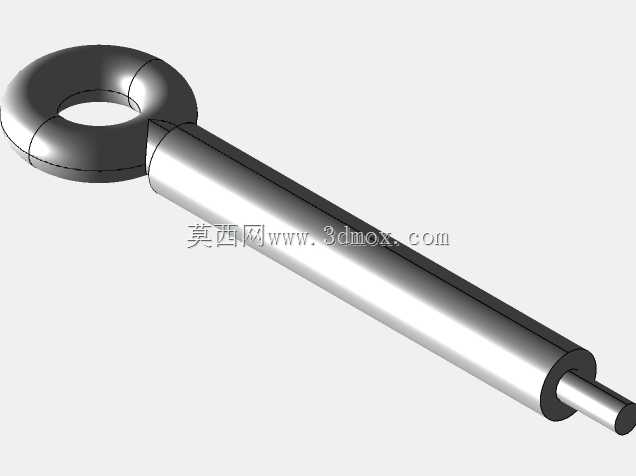

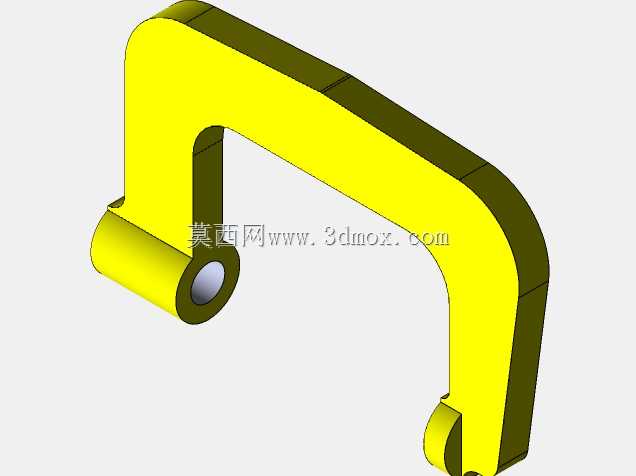

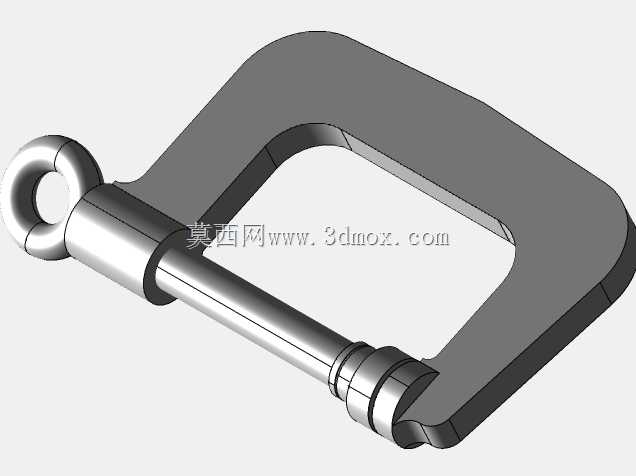

　　在机械加工、钣金装配、现场维修以及小型工件组焊的作业场景里，这类C型结构的夹持虎钳是一线工位上出镜率极高的工装件，和传统台虎钳的固定安装逻辑不同，它不需要绑定在工作台面，可以灵活适配不同的作业点位，不管是临时固定待焊接的薄壁钣金件、粘接固化的非金属工件，还是在设备检修时夹持限位小型零部件，都能快速完成装夹，不需要复杂的安装调试流程。从结构设计逻辑来看，这款C型虎钳采用了开式C形框架作为主体承载结构，框架本身采用等强度过渡设计，在钳口受力的弯折位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，当螺杆施加夹紧力时，框架的受力路径沿着C形臂均匀传递，不会在弯折位置出现应力突变导致的框架变形甚至断裂。夹持螺杆的一端设计了吊环结构，

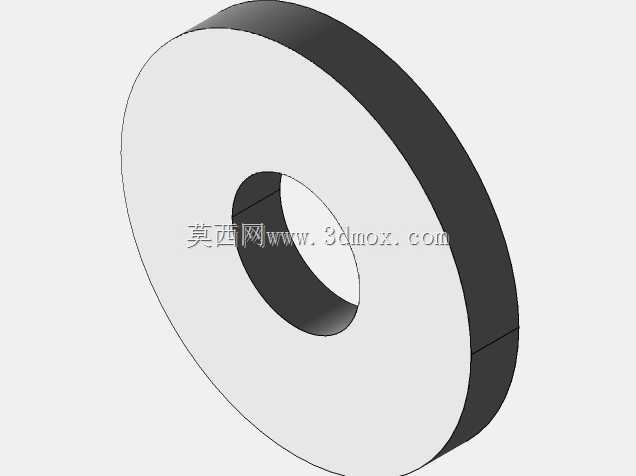

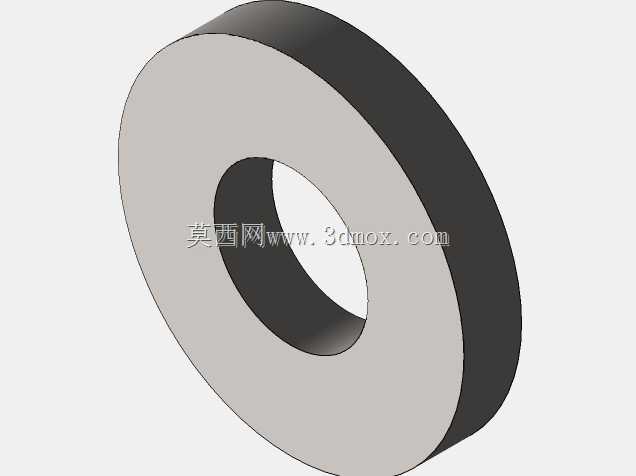

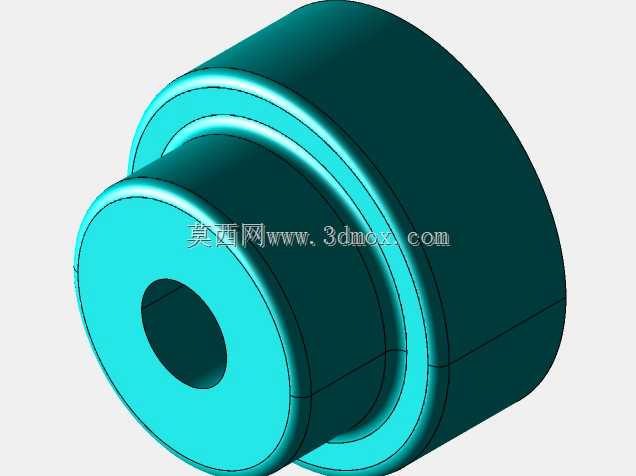

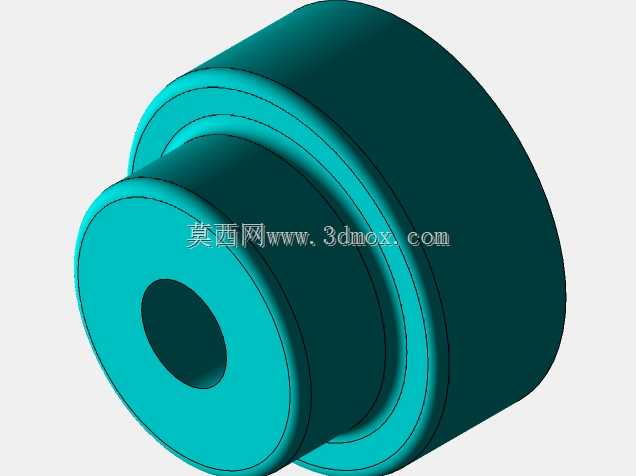

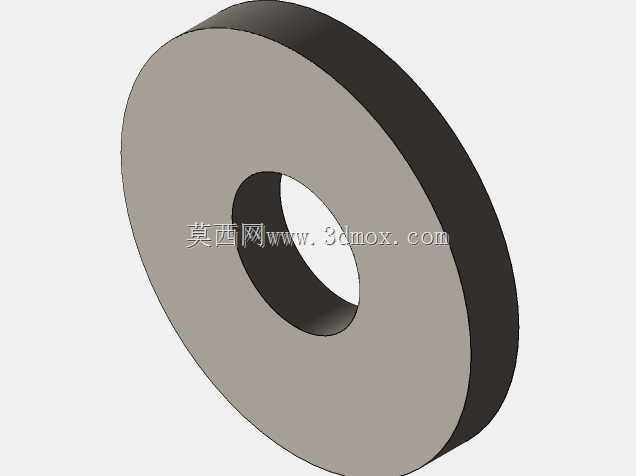

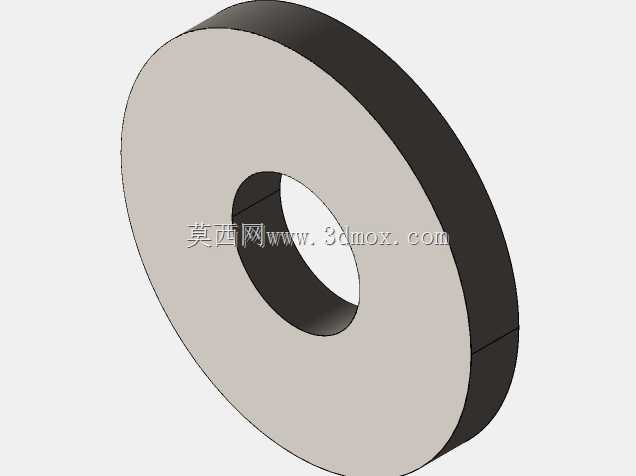

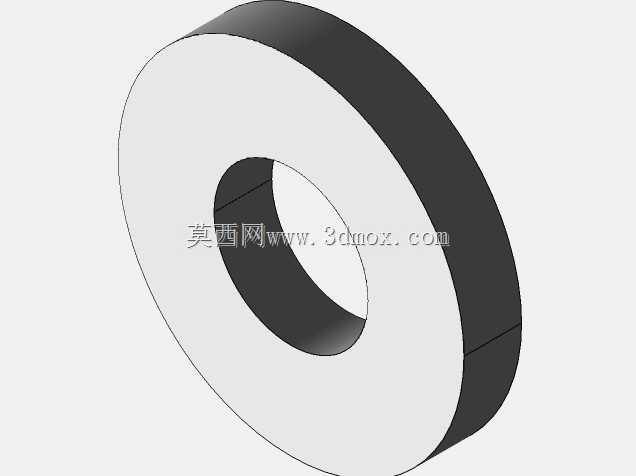

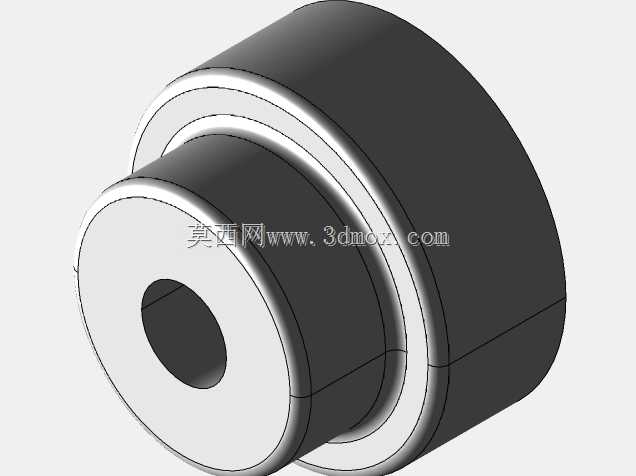

　　既可以穿入加力杆来放大拧紧力矩，获得足够的夹紧力，也方便在高空作业或者移动作业时用绳索挂放，避免工具坠落。螺杆和活动钳口的配合位置做了防脱限位，螺杆旋出到最大行程时不会从框架的螺纹孔中脱出，避免现场作业时零件散落丢失。活动钳口和固定钳口的端面都做了平整处理，和工件接触的面保持较高的平面度，夹紧时不会因为接触面倾斜导致工件翘起，针对不同的夹持需求，钳口端面还预留了安装防滑衬垫的位置，可以根据工件材质更换铜垫、橡胶垫等附件，避免夹伤精加工工件的表面。从安装和尺寸边界来看，这款C型虎钳的C形开口深度和开口行程做了匹配设计，开口行程可以覆盖常规小型工件的夹持厚度需求，开口深度足够跨过工件的边缘位置，不会因为深度不足导致只能夹持工件边角，

　　装夹稳定性不足。整体外形没有多余的外凸结构，除了端部的吊环之外，所有轮廓都做了倒角处理，在狭窄的设备内部作业时，不会勾挂线缆或者其他零件，携带和收纳都比较方便。螺杆的传动采用普通梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，反复拧紧松开的作业过程中螺纹不容易滑牙，使用寿命更长，同时梯形螺纹的自锁性能可靠，夹紧之后不会因为作业过程中的振动导致螺杆自行回松，夹紧状态稳定可靠。在实际使用场景中，这类C型虎钳除了常规的夹持作业之外，还可以配合垫块作为小型压具使用，在粘接、铆接工序中提供持续的压紧力，不需要额外的施压装置，单人即可完成操作。框架部分的截面尺寸经过受力校核，在额定夹紧力下C形臂的变形量控制在极小范围内，

　　不会因为夹紧力过大导致框架开口张开，影响夹持精度。螺杆和框架螺纹孔的配合间隙控制在合理范围，既保证螺杆转动顺畅，不会出现卡滞，也不会因为间隙过大导致活动钳口歪斜，夹持工件时出现偏载。和重型台虎钳相比，这款C型虎钳的自重更轻，单人可以单手携带，适合流动作业的场景，比如外出设备维修、现场安装调试等没有固定工作台的场合，它的灵活性是固定式台虎钳无法替代的。在焊接作业中使用时，整体结构的导电性能均匀，不会因为接触不良导致焊接电流分流影响焊接质量，框架的材质也能耐受焊接过程中的飞溅烫损，短时间的焊渣接触不会在表面形成难以清理的凹坑。针对不同的作业需求，这款结构还可以通过更换不同长度的螺杆来扩展夹持行程，不需要更换整个C形框架，备件成本更低，维护也更方便，日常使用只需要定期在螺杆螺纹位置涂抹少量润滑脂，就可以长期保持螺杆转动顺畅，不需要复杂的维护保养。在装配作业中，它可以用来临时固定两个待装配的零件，保证零件之间的相对位置准确，方便钻孔、攻丝或者拧紧紧固件，尤其是在批量不大的定制化装配场景中，不需要制作专用工装，用这类通用C型虎钳就可以快速完成定位，大幅缩短工装准备的时间。
