桌夹式活动台虎钳夹持工装结构

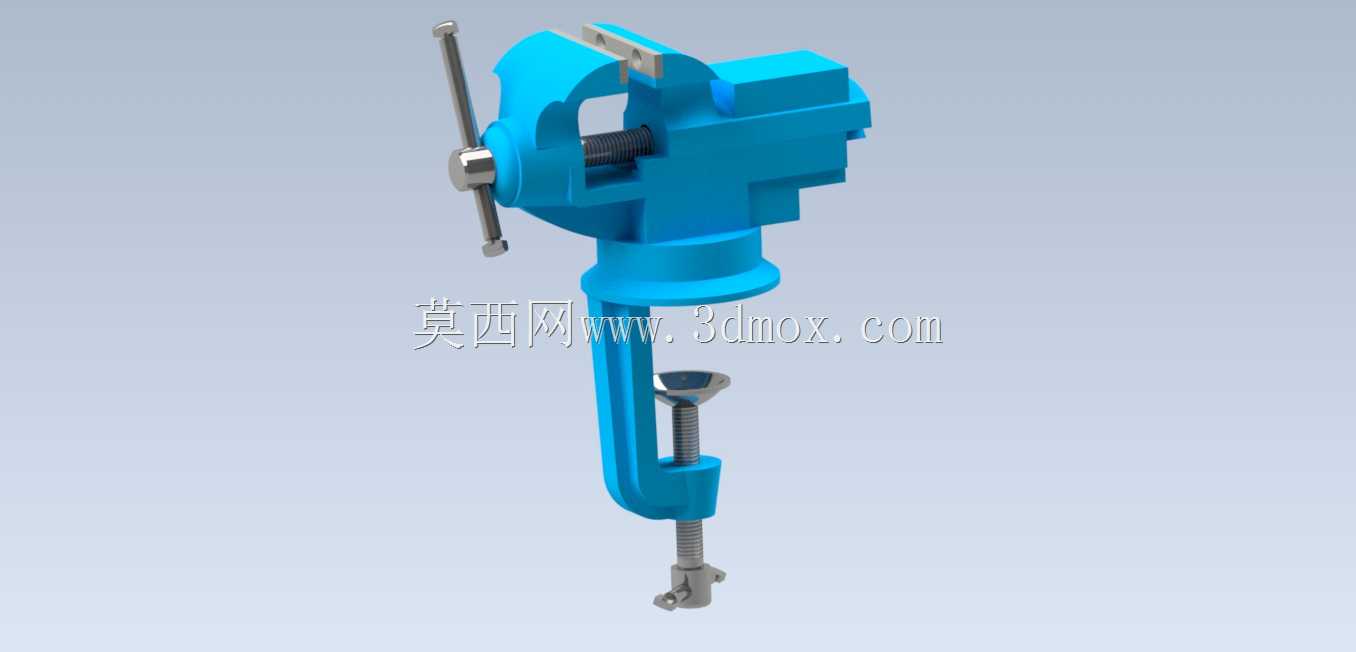

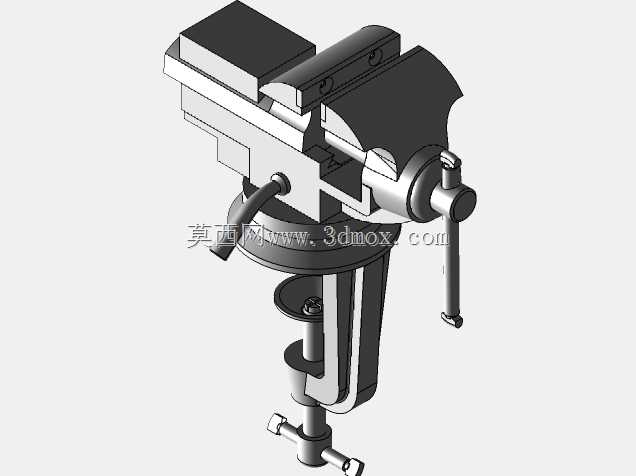

　　调整到需要的加工角度后扳动侧边锁紧手柄就能锁止固定，不需要反复挪动被夹持工件的位置，就能适配不同角度的锉削、划线、小型零件拆装、小件打磨等作业需求。钳口部分采用可更换式硬质钳口板，板面加工有交叉防滑齿纹，夹持金属工件时能提供足够的静摩擦力，避免工件在锉削受力时出现滑移，针对表面光洁度要求高的工件，也可以更换带铜垫或者橡胶垫的软钳口，防止装夹过程中夹伤工件表面。钳身的夹紧传动采用梯形螺纹副结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的夹紧力，同时传动过程更平稳，长时间使用也不容易出现滑牙、卡滞的问题，活动钳身的导轨面采用燕尾槽配合结构，配合间隙可以通过侧边的调节螺钉调整，长期使用出现导轨磨损后，不需要更换整体零件，这款桌夹式活动台虎钳的结构设计，完全围绕小型加工场景的灵活装夹需求展开，不同于重型固定式台虎钳需要预埋螺栓锁紧在厚重钳工台的安装逻辑，它的下部延伸出C型夹臂结构，夹臂末端搭配带压盘的调节螺杆，不需要对工作台做打孔、预埋等破坏性改造，只要将C型开口卡在厚度适配的工作台边缘、置物架层板甚至临时搭建的工装架边沿，转动底部调节手柄让压盘顶紧接触面下沿，就能完成整机固定，安装边界覆盖10到60毫米厚度的平整板状支撑面，完全适配流动维修工位、家庭DIY工作台、实训教学操作台这类没有固定重型钳工台的场景。从功能特性来看，钳身主体采用回转式基座设计，夹臂上方的回转座可以带动上部钳体做水平方向360度旋转，

　　只要微调调节螺钉就能消除间隙，保证钳身滑动顺畅、夹紧时无旷量。实际应用场景中，这类轻型桌夹台虎钳的使用频率远高于很多人的固有认知，在设备售后维修的上门作业场景里，维修人员不需要携带沉重的固定式台钳，只要把这款夹具卡在现场的桌面、货架甚至设备的延伸平台上，就能完成小型零件的拆卸、整形、攻丝等作业；在职业院校的钳工实训课堂上，这类夹具不需要对实训台做复杂改造，就能快速搭建实训工位，满足低年级学生基础钳工操作的练习需求；在小型五金加工门店里，遇到小件的去毛刺、简单折弯、零件组装等作业，不需要占用重型台钳的工位，用这款桌夹式台钳就能完成操作，灵活度更高。从设计思路上看，这款结构没有追求超出使用需求的大夹紧力，

　　而是把设计重点放在轻量化和安装灵活性上，整体钳身采用铸铁材质保证基础刚性的同时，对非受力部位做了壁厚优化，整体重量控制在单手可提的范围内，方便不同工位之间转移使用；底部的C型夹臂和上部钳身采用一体化铸造结构，避免了拼接结构带来的刚性不足问题，夹臂的受力截面做了加厚处理，即使承受最大夹紧力也不会出现夹臂变形、断裂的问题。操作逻辑上完全遵循手动夹具的人机工程设计，夹紧手柄采用穿杆式结构，转动时可以根据受力需求调整手柄的插入角度，不需要大角度转动手腕就能完成夹紧操作，底部的固定手柄同样采用防滑滚花设计，即使手上沾有油污也能顺利转动锁紧，不会出现打滑的问题。钳身的活动行程覆盖0到100毫米的夹持范围，能够满足绝大多数小型零件的装夹需求，

　　针对异形工件，还可以在钳口位置加装定制的仿形钳口块，拓展装夹适配范围，不管是方形、圆形还是不规则形状的小零件，都能实现稳定夹持。在日常维护层面，这款结构的设计也充分考虑了长期使用的便利性，所有传动螺纹部位都预留了注油孔，定期加注润滑脂就能保证螺纹传动顺畅，导轨面的防尘结构可以阻挡打磨产生的金属碎屑进入滑动配合面，减少磨损速度，可更换的钳口板采用标准内六角螺钉固定，钳口磨损后只需要拧下两个螺钉就能完成更换，不需要对钳身做二次加工，维护成本极低。不同于重型台虎钳面向大切削量、大夹紧力的重载作业场景，这款桌夹式台虎钳的定位就是轻量、灵活、易部署的夹持工装，在不需要重载装夹的场景下，它的部署效率、使用灵活度都远高于固定式台钳，能够填补小型作业场景下的夹持工装空白，不管是临时作业还是固定工位的辅助装夹，都能提供稳定可靠的夹持能力。
