机加工手动螺杆式精密台钳结构

　　在常规机加工、钳工装配、工件检测的作业场景里，这类螺杆驱动的台钳是工位上最基础也最高频的夹持工装，不管是台式钻床的钻孔工位、小型铣床的轻量铣削工位，还是钳工台的修配、划线、打磨工位，都能看到这类结构的身影，它的核心作用是为待加工工件提供稳定、可调节的夹持力，避免作业过程中工件出现位移、窜动，保障加工精度与操作安全。

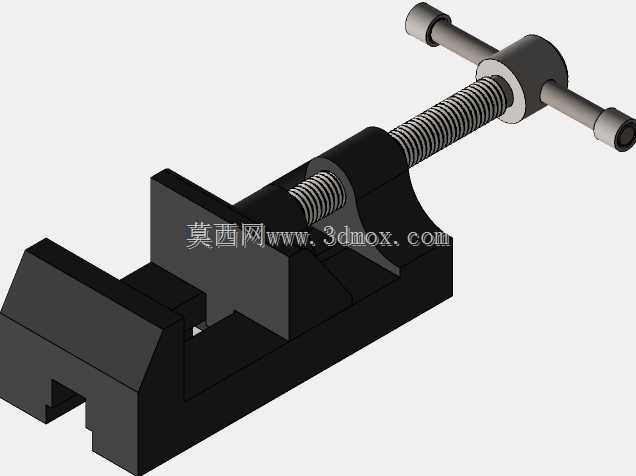

　　从功能特性来看，这款台钳采用梯形螺杆传动结构，梯形螺纹的自锁特性是这类手动台钳的核心设计点，当转动T型手柄带动螺杆旋转时，活动钳身会沿着固定钳身的导轨方向做直线进给，当夹持力达到作业需求后停止转动手柄，螺纹副的自锁效应可以让钳身保持在当前夹持位置，不会因为加工过程中的振动、切削力冲击出现松脱，不需要额外增加锁止结构就能维持稳定的夹持状态。固定钳身与活动钳身的夹持面做了平面度处理，保证夹持时工件与钳口的接触面积足够，避免局部应力集中夹伤工件表面，同时也能减少夹持时的工件倾斜偏差。钳身底部设置了标准的安装槽结构，适配常规钳工台、机床工作台的T型槽安装要求，可以通过T型螺栓快速将台钳固定在作业台面上，安装边界可以适配多数中小型加工工位的台面尺寸，不需要对现有工作台做额外改造就能完成部署。

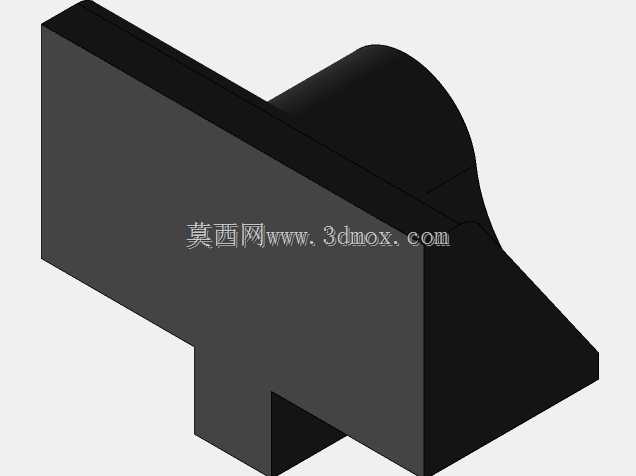

　　设计思路上，这款台钳没有多余的复杂结构，所有部件都围绕稳定夹持、操作便捷、耐用性三个核心需求展开：固定钳身采用一体式的铸铁类结构设计，底座与固定钳口为一体化成型，保障整体刚性，避免夹持受力时出现钳身变形；活动钳身与螺杆的连接部位采用间隙配合的铰接结构，允许活动钳身在进给过程中有微小的自适应调整量，当工件夹持面存在微小平行度误差时，钳口可以自动贴合工件表面，保证夹持力均匀分布；T型手柄的长度经过力学优化，操作人员单手就能施加足够的拧紧力矩，不需要借助加长套管就能满足常规轻量加工的夹持力需求，同时手柄两端做了圆滑处理，避免操作时刮伤手部。钳身的导轨面采用了开放式的平直导轨结构，日常清理铁屑、维护润滑都非常方便，作业过程中落入导轨缝隙的切屑可以直接用毛刷清理，不会因为切屑堆积导致活动钳身卡滞。

　　实际使用过程中，这类台钳的夹持行程可以覆盖多数中小型零件的加工需求，不管是方形的金属块料、轴类零件，还是小型的异形装配组件，都可以通过调整钳口开合度完成固定，针对特殊形状的工件，还可以在钳口位置加装软钳口、V型块等辅助配件，拓展夹持适配范围。在做工件划线作业时，台钳可以将工件垂直或者水平固定，配合高度尺完成划线操作；在小型零件的钻孔、攻丝作业时，稳定的夹持可以避免钻头折断、丝锥崩牙的问题；在零件修配、打磨作业时，台钳可以解放操作人员的双手，让操作人员可以双手持打磨工具、锉刀完成作业，提升操作稳定性与加工效率。

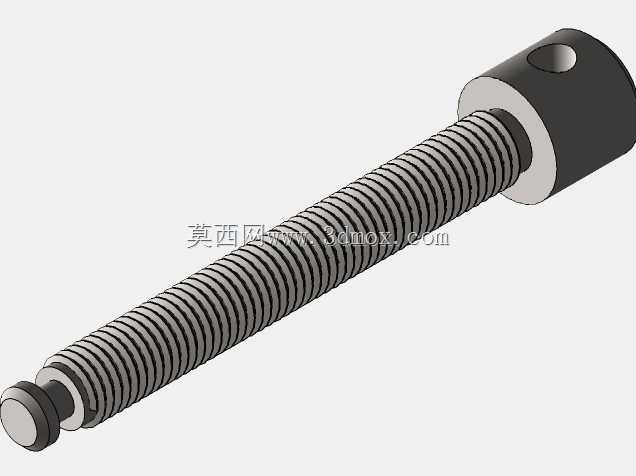

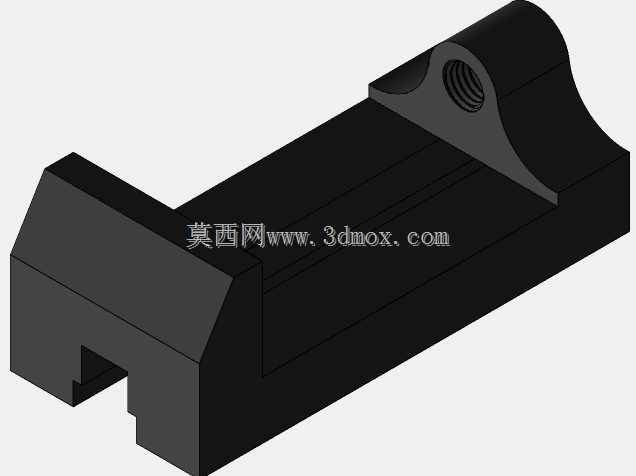

　　从结构细节来看，螺杆的支撑部位设置在固定钳身的端部，采用通孔配合的支撑方式，螺杆旋转过程中径向跳动量极小，保证活动钳身进给过程的直线度，避免钳身进给时出现上下翘动、左右偏摆的问题，长期使用后如果出现导轨磨损，也可以通过调整导轨配合面的镶条（这类小型台钳多采用自身配合面的修配来保证间隙）来恢复精度，维护成本极低。整体外形结构紧凑，不会占用过多的工作台面空间，在空间有限的小型加工工位、教学实训工位上也能灵活布置，钳身的外露棱角都做了倒角处理，避免操作人员在工位上移动、取放工件时被棱角磕碰。
