在工业传感检测场景中,这类肘式支撑结构常被用于光电、接近类传感器的安装固定,适配生产线工位的多向检测需求,尤其是在空间受限的设备夹缝、输送线侧方安装位,能通过自身的弯折结构避开设备运动部件的干涉区域,为传感器提供稳定的安装基准。从实际使用场景来看,这类结构多应用在自动化装配线的工件到位检测、物料分拣工位的信号采集环节,部分需要调整检测角度的视觉传感器安装位也会采用类似的肘式支撑,借助结构本身的刚性支撑减少设备运行振动带来的检测偏移,避免传感器因长期受振出现信号漂移、检测误触发的问题。

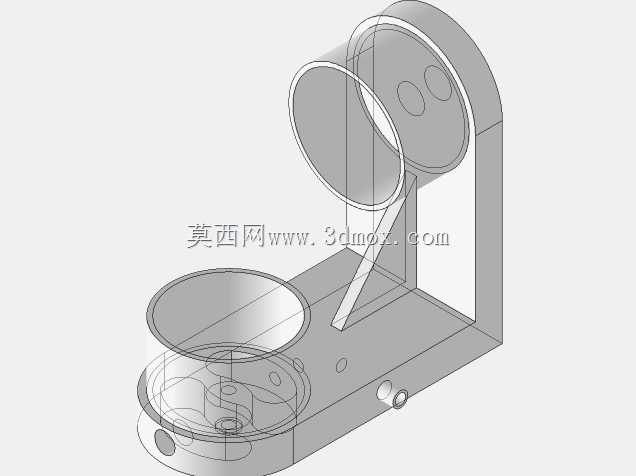

从结构设计逻辑来看,该构件采用一体化弯折的支撑形态,底部设置带安装孔的圆形固定基座,基座上预留的沉孔可适配内六角螺栓的安装,将整个支架固定在设备型材台面或者专用安装立板上,基座与竖直支撑臂之间设置三角加强筋,抵消传感器安装后产生的倾覆力矩,避免支架长期受力出现形变。竖直支撑臂向上延伸后弯折出水平安装位,上下两个同轴的圆筒状安装腔分别用于固定不同检测方向的传感器,安装腔的内径尺寸适配常用的M12、M18规格圆柱形传感器,侧壁预留的顶丝孔可通过紧定螺钉锁紧传感器,调整传感器的伸出长度来适配不同的检测距离需求。
设计过程中需要重点考量安装边界的适配性,底部基座的安装孔位间距需要匹配常用工业铝型材的槽距,避免现场安装时出现孔位错位需要二次打孔的问题;两个圆筒安装腔的同轴度公差需要控制在0.1mm以内,保证双向对射式传感器安装后光路能够精准对齐,减少现场调试的校准工作量。支撑臂的壁厚选择需要兼顾刚性与轻量化,过薄的壁厚会在设备运行振动时产生共振,影响传感器检测精度,过厚则会增加不必要的材料成本与整体重量,常规工况下采用2-3mm的壁厚即可满足大部分工业场景的使用需求。
在实际安装使用时,需要提前确认安装面的平面度,若安装面存在明显翘曲,锁紧螺栓时会导致支架基座形变,进而带动上方的传感器安装腔出现角度偏移,直接影响检测精度。支架的弯折处采用圆弧过渡,避免应力集中导致的结构断裂,尤其是在有频繁启停振动的工位,应力集中位置长期受交变载荷作用容易出现裂纹,圆弧过渡的设计能有效分散应力,提升结构的疲劳寿命。侧壁预留的小型走线孔可用于传感器线缆的穿设,将线缆收纳在支架内侧,避免线缆外露被设备运动部件剐蹭破损,提升现场布线的整洁度与安全性。
这类肘式支架相比直杆式安装支架的优势在于,能够在较小的安装空间内实现两个不同高度、不同方向的传感器集成安装,减少现场安装支架的数量,避免多个独立支架安装时出现的位置干涉问题。在一些紧凑的检测工位,比如小型零件的尺寸检测、正反面识别工位,单个肘式支架即可同时安装到位检测传感器与方向识别传感器,无需额外拓展安装位,大幅压缩检测机构的整体占用空间,适配小型自动化设备的紧凑布局需求。结构的所有安装面均采用铣削加工保证平面度,安装腔的内孔粗糙度控制在Ra3.2以内,保证传感器装入时能够顺畅滑动调整,不会出现卡滞或者间隙过大导致的传感器晃动问题。
- 上一篇:三孔连接式传动连杆结构设计
- 下一篇:带安装底座的对开式轴支撑固定座结构
- 全部评论(0)
- 模板大小: 1.5 MB
- 售价:5金币
- 下载次数: 4
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
