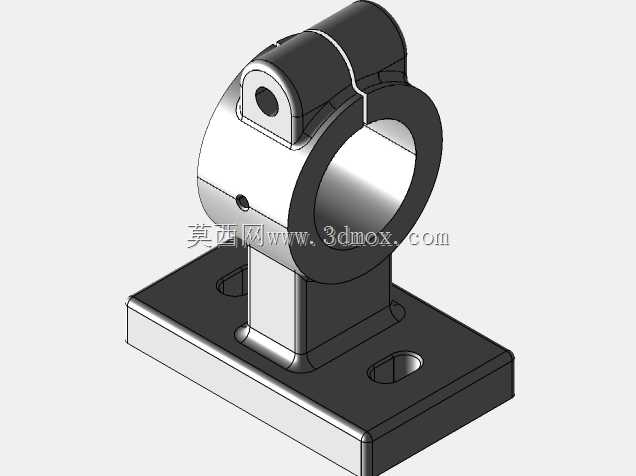

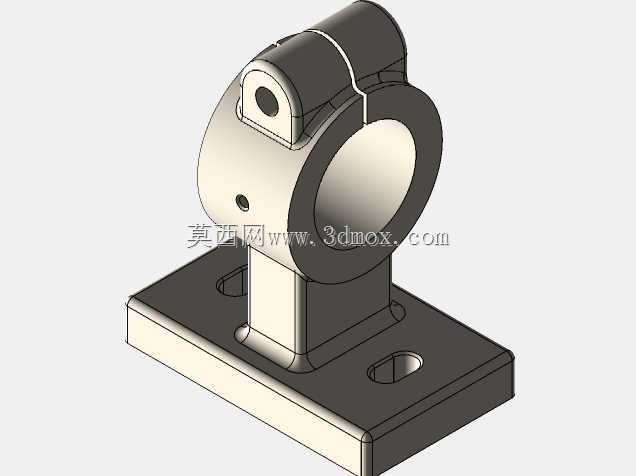

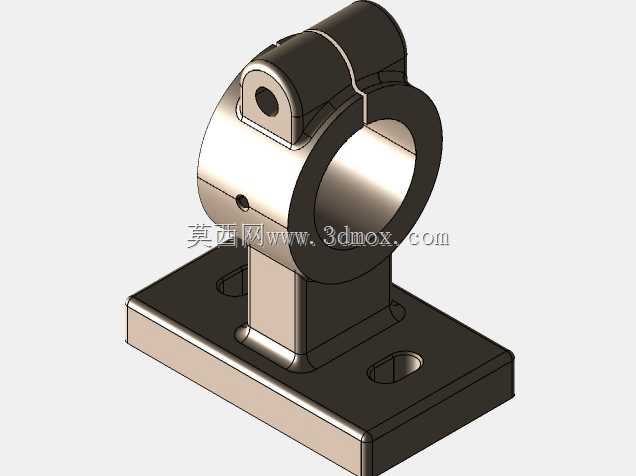

带安装底座的对开式轴支撑固定座结构

　　这类带方形安装底座的对开式轴支撑固定座，在轻工输送线、小型自动化检测设备、实验室传感装置安装场景中十分常见，核心作用是为穿装的光轴、检测探头杆、导向杆提供稳定的径向支撑与轴向定位，避免杆件在设备运行过程中出现晃动、偏移，保障轴上搭载的检测元件、传动部件的位置精度。从结构设计逻辑来看，采用对开式的抱合结构而非整体式轴孔，核心是为了降低轴系装配的难度：整体式轴孔安装时需要将轴从端部逐段穿入，遇到轴上已经预装了其他零件、轴长度较长的场景，装配效率极低，而对开结构可以在轴系预装完成后，直接将上下两半座体扣合在目标轴段位置，再通过顶部的锁紧结构收紧抱紧力，装配调整的灵活性大幅提升，后期维护拆卸时也不需要挪动轴上其他已装配件，仅需松开顶部锁紧结构即可调整固定座的轴向位置，适配不同的安装工位需求。

　　底座部分采用带圆角的方形板式结构，两个安装腰型孔对称分布在支撑立筋的两侧，腰型孔的设计预留了安装位置的调整余量，现场安装时不需要严格保证底座安装孔的中心距与机架预装螺纹孔完全对齐，可沿腰型孔长度方向微调固定座的整体位置，降低机架加工的精度要求，减少现场配作的工作量。支撑立筋与底座、上抱环的衔接位置全部做了圆角过渡处理，这一细节并非单纯的外观优化，从结构力学角度分析，直角衔接位置在铸件成型、注塑成型过程中容易出现应力集中，长期承受轴的径向载荷时容易在转角位置萌生裂纹，圆角过渡可以有效分散应力传递路径，提升整体结构的抗疲劳强度，同时也能减少成型过程中的缩孔、缺料缺陷，提升零件的成品率。

　　上抱环的顶部设置了带通孔的凸耳结构，这个位置是锁紧结构的安装位，穿装螺栓收紧时，凸耳位置承受主要的锁紧拉力，因此凸耳与上抱环的衔接位置同样做了加厚处理，避免锁紧时出现凸耳断裂的问题。抱合内孔的加工精度直接决定了轴的支撑稳定性，设计时内孔的直径公差通常取H7级，与常用的冷拉光轴、镀铬导向杆形成间隙配合，既保证轴可以顺利穿入，又能将径向晃动量控制在允许范围内，对于搭载检测传感器的应用场景，这种配合精度可以将轴端检测元件的位置偏移量控制在0.02mm以内，满足多数工业检测的精度要求。

　　从安装边界尺寸来看，方形底座的长宽尺寸设计充分考虑了安装稳定性，底座宽度大于抱环的外径，保证固定座安装后不会出现侧翻；底座的厚度根据支撑轴的直径匹配，通常为轴径的0.8-1.2倍，保证底座有足够的刚性，锁紧螺栓时不会出现底座变形；支撑立筋的高度根据轴系的安装高度需求设计，保证轴安装后与机架表面留有足够的间隙，避免轴上的零件与机架发生干涉。抱环的开口缝隙宽度设计为2-3mm，既保证锁紧时上下两半可以充分抱紧轴面，又不会因为缝隙过大导致抱合时同轴度偏差过大。

　　在实际选型应用中，这类固定座的适配场景十分广泛：在光电传感器安装支架上，它可以固定传感器的安装导杆，灵活调整传感器的检测高度与角度；在小型皮带输送线的从动辊支撑端，它可以作为从动辊的端部支撑，配合腰型孔调整皮带的张紧度；在实验室小型试验设备上，它可以固定试验杆件的支撑位置，调整试验点位。设计建模过程中，需要重点关注几个关键尺寸的配合：抱环内孔与支撑立筋的垂直度，直接决定轴安装后的竖直度/水平度，若垂直度偏差过大，轴穿装后会出现别劲的问题，转动或滑动时阻力增大；底座安装面与抱环内孔轴线的平行度，若平行度偏差，轴安装后会出现倾斜，影响轴上零件的运行精度；顶部锁紧凸耳的通孔同轴度，若两个凸耳的孔不同轴，螺栓穿装时会出现别劲，锁紧力无法均匀传递到抱合面，导致抱紧力不足，轴容易出现打滑偏移。

　　此外，这类零件的成型工艺选择也会影响结构设计细节，若采用铸铝成型，壁厚需要尽量保持均匀，避免出现壁厚突变导致的铸造缺陷；若采用型材机加工成型，则可以适当调整转角的圆角大小，适配机加工的走刀路径，减少加工工时。在三维建模过程中，通常先绘制底座的草图，拉伸生成底座实体，再绘制支撑立筋与下半抱环的轮廓，通过拉伸、切除命令生成下半部分结构，之后以上半抱环的分型面为基准，绘制上半抱环与顶部凸耳的结构，最后添加安装孔、圆角、倒角等细节特征，建模时需要提前预留拔模斜度，若采用模具成型的话，拔模斜度通常取1-1.5度，保证零件可以顺利脱模。
