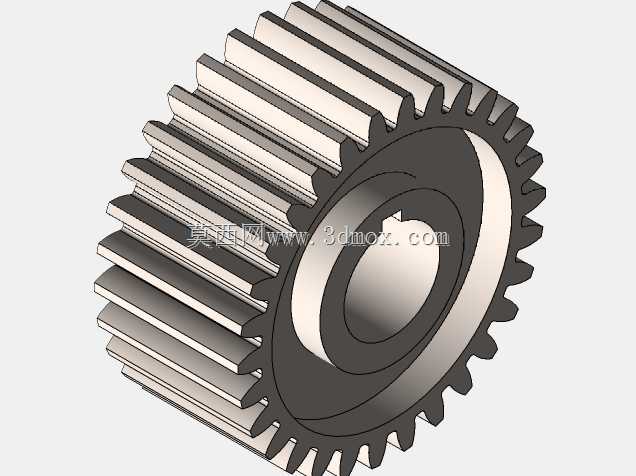

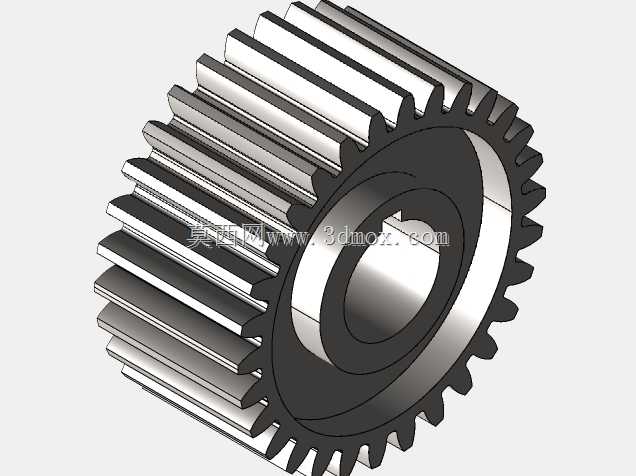

标准直齿圆柱齿轮传动件三维结构

　　这款直齿圆柱齿轮是机械传动系统里应用最广泛的基础传动零件，日常在各类机床进给机构、小型输送机传动端、普通减速器低速级、轻工包装设备的动力传递环节都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，安装调试时不需要额外考虑轴向承载的限位结构，对支撑轴承的选型要求更简单，很适合中低速、载荷平稳的传动工况。从结构设计来看，这款齿轮采用了等模数等压力角的标准齿形设计，齿顶高、齿根高都符合通用机械传动的标准取值，齿向方向为平直结构，加工时可以用滚齿、插齿的常规工艺直接成型，不需要专用的斜齿加工工装，量产加工的成本控制更有优势。中心的安装孔采用了带键槽的通孔设计，安装时可以通过平键与传动轴实现周向固定，

　　传递扭矩时不会出现轴与轮毂的相对打滑，孔的直径与轮毂外径的比例按照常规经验取值，既保证了轮毂部分有足够的壁厚承受传动时的挤压应力，也不会因为轮毂过厚造成不必要的材料浪费。齿轮的齿宽经过合理匹配，相比常规啮合齿轮的齿宽系数取在适中区间，既保证了足够的齿面接触面积，降低单位齿面的接触应力，延长齿面的耐磨寿命，也不会因为齿宽过大造成载荷沿齿向分布不均的问题，避免出现轮齿一端偏磨的早期失效情况。齿根部分做了标准的圆角过渡处理，没有尖锐的应力集中缺口，能够有效降低传动时齿根位置的弯曲应力集中系数，在承受冲击载荷或者短时过载的时候，减少齿根断裂的失效风险。轮缘与轮毂之间采用实心辐板结构，适合中小尺寸的齿轮应用，整体刚性更好，

　　在高速旋转时的动平衡更容易保证，不需要额外做去重孔就能满足常规转速下的运转平稳性要求。实际选型使用时，需要注意匹配对应模数、齿数、压力角的配对齿轮，保证啮合侧隙在合理范围，侧隙过小会造成轮齿卡滞、运转发热磨损加剧，侧隙过大则会出现传动回程误差，影响需要精准传动比的工位定位精度。安装时要保证两根传动轴的平行度公差在允许范围内，轴的倾斜会造成轮齿接触偏斜，局部应力过大加速齿面磨损，同时轴向定位要准确，保证两个齿轮的齿宽中心对齐，避免出现轮齿局部啮合的情况。日常维护中，这类开式传动的齿轮需要定期涂抹润滑脂，闭式传动箱内的齿轮则要保证润滑油位没过轮齿的合理高度，减少齿面的干摩擦，能大幅提升齿轮的实际使用寿命。建模过程中，

　　齿形部分采用渐开线齿廓的参数化生成方式，保证齿形的啮合精度，每个轮齿的齿距误差控制在标准公差范围内，三维模型的结构完全匹配实际加工的工艺要求，没有出现无法加工的倒扣或者薄壁结构，不管是用来做机构运动仿真验证传动比，还是用来生成加工图纸指导生产，都能直接适配常规的机械设计流程。在做设备改造或者备件替换时，只要测量核对模数、齿数、内孔直径、键槽尺寸、齿宽这几个核心安装尺寸，就能直接替换同参数的失效齿轮，不需要额外修改周边的安装结构，适配性很强。
