CSWE备考用平面弹簧组件结构设计

　　做机械结构设计的同行大多清楚，小尺寸弹性压紧组件在精密仪器、检测设备里的使用占比极高，很多需要恒定预紧力、同时允许轴向小幅度位移的连接位，都离不开这类组合式弹簧结构，这次拆解的平面弹簧配套组件，就是典型的小空间弹性连接方案。

　　先从实际应用场景说起，这类组件最常出现在仪器仪表的触点压紧、传感器安装缓冲、小型工装的快速压接位，比如检测设备里的探针安装座，既要保证探针和被测件接触时不会硬接触撞坏触头，又要在压缩行程内提供稳定的轴向推力，保证接触电阻稳定，不会因为设备运行的微振动出现接触断开的问题。还有一些小型快拆结构里，这类组件可以作为复位件，按下锁止后松开能自动回弹到初始位置，不需要额外加装复位拉簧，节省安装空间。

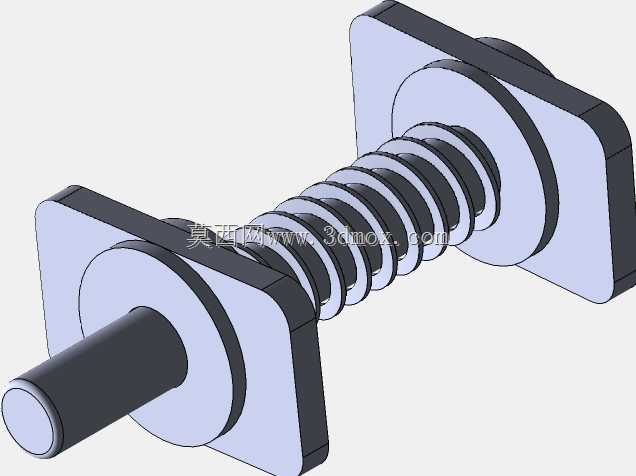

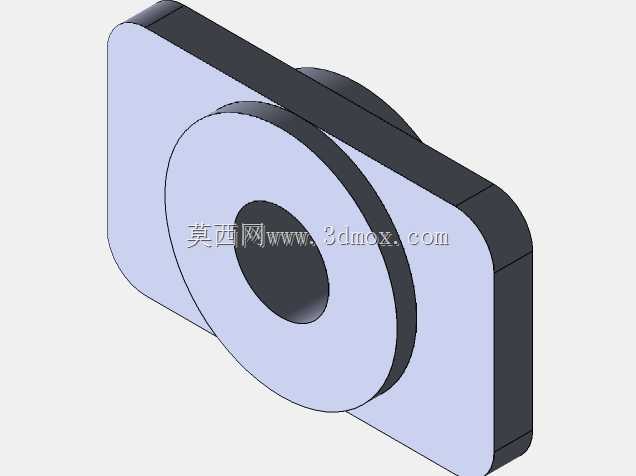

　　从结构功能上拆分，这个组件一共包含几个核心部分：两端的方形安装法兰、中间的导向光轴、套在轴上的平面弹簧组、端部的螺纹调节段。两端的方形法兰不是随便做的形状，相比圆形法兰，方形法兰在安装时不需要额外做防转结构，直接靠安装面的定位槽或者两个对角的安装螺丝就能完全限制周向转动，安装效率比圆形法兰高很多，而且方形法兰的承压面更大，在薄板安装位上不会因为压紧力太大出现板面凹陷的问题，适合1-3mm厚度的钣金安装面板。

　　中间的导向光轴和弹簧是配合关系，弹簧的内径比光轴外径大0.2-0.3mm，这个间隙是特意留的，既不会因为间隙太大导致弹簧压缩时出现偏斜、卡滞，也不会因为间隙太小，弹簧和光轴之间出现摩擦异响，甚至磨掉弹簧表面的防锈层。光轴的一端和其中一个法兰是过盈压装配合，压装深度是法兰厚度的三分之二，保证连接强度，不会在弹簧反复压缩的过程中出现轴和法兰松脱的问题；另一端穿过对面法兰的中心过孔，伸出的部分做了外螺纹，配套薄型锁紧螺母，用来调节弹簧的初始预紧力——转动螺母就能改变两个法兰之间的初始间距，从而调整弹簧的初始压缩量，适配不同需要的预紧力场景，调节范围可以覆盖5-20N的轴向推力需求，足够应付大部分小型仪器的压紧需求。

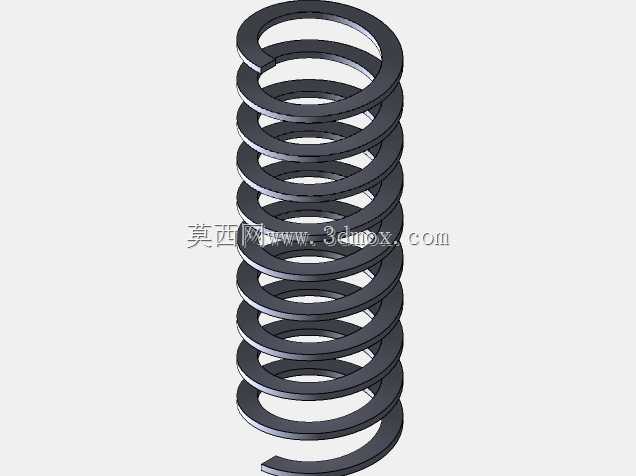

　　再说说平面弹簧的设计思路，这里用的是串联式平面涡卷弹簧组？不对，看结构是叠合的平面弹簧垫圈式组合？不，实际是圆柱螺旋压缩弹簧，两端并紧磨平，每一圈的节距均匀，弹簧的自由长度比两个法兰最大间距长15%左右，保证安装后始终有初始预紧力，不会出现松旷。弹簧的两端都做了磨平处理，磨平角度不小于270度，这样弹簧和法兰端面接触时是整圈贴合，不会出现点接触导致的弹簧偏斜，压缩过程中力的输出更线性，不会出现力值突变的情况。很多新手做弹簧设计的时候容易忽略端圈磨平的要求，做出来的弹簧装上去一压就歪，力值忽大忽小，其实就是端圈没有处理好，接触面积太小导致的。

　　安装边界这块要重点说，两个方形法兰的边长是18mm，厚度3mm，中心孔直径6mm，和光轴配合的过盈量控制在0.02-0.03mm，压装时用专用工装垂直压入，不能敲砸，避免法兰变形。光轴的总长度是32mm，其中螺纹段长度是8mm，螺纹规格是M6，配套的锁紧螺母厚度2mm，安装后螺母要留出至少2个螺距的调节余量，不能拧到底。弹簧的外径是10mm，所以安装位周围要留出至少12mm的径向空间，避免弹簧压缩时外径胀大碰到周围的结构件，预留1mm的径向间隙就足够，因为这类小弹簧压缩时的外径胀大量不会超过0.5mm。轴向的安装空间要根据实际行程来定，弹簧的最大压缩量是8mm，也就是两个法兰之间的最小间距不能小于10mm，避免弹簧被压并，出现永久塑性变形，失去弹性。

　　实际选型的时候要注意，这类组件的弹簧材质一般用65Mn弹簧钢，表面做发黑处理，防锈的同时不影响弹簧的弹性，如果是用在有腐蚀的环境里，比如潮湿的检测环境或者有弱酸碱的工位，可以换成304不锈钢材质的弹簧，只是304的弹性模量比65Mn稍低，相同尺寸下力值会小15%左右，设计时要提前算好预紧力的差值。导向光轴的材质用45号钢调质处理，表面粗糙度Ra1.6，减少和弹簧之间的摩擦，法兰用普通Q235钢板冲压成型就可以，不需要太高的强度，只要能承受弹簧的压紧力不变形就行。

　　很多备考CSWE的考生在做这类组件建模的时候，容易在弹簧的装配配合上出错，要么弹簧和轴之间加了同轴度配合后压缩动画做不出来，要么两端法兰的配合没有留活动间隙，其实正确的建模思路是先做固定法兰和光轴的固定配合，再把活动法兰套在光轴上，加轴向的滑动配合限制周向转动，弹簧用柔性零件建模，添加两端面和法兰端面的重合配合，这样做压缩动画的时候拖动活动法兰，弹簧就能跟着自然压缩，不会出现配合报错。另外建模时要注意弹簧的端圈磨平特征，不能只做一个等节距的螺旋扫掠就完事，要把端圈并紧、磨平的结构做出来，才符合实际加工的零件状态，考试的时候这部分也是评分的细节点，很多人丢分就是因为零件特征不符合实际加工工艺。

　　在实际设备维护的时候，这类组件的常见故障是弹簧疲劳失效，一般经过10万次以上的反复压缩后，弹簧的预紧力会下降10%左右，这时候只需要转动端部的锁紧螺母，重新调整预紧力就能继续使用，如果弹簧出现断裂或者明显的塑性变形，直接更换同规格的弹簧就行，其他零件不需要更换，维护成本很低。安装的时候要注意两个法兰的平行度，安装面的平面度要控制在0.1mm以内，如果安装面倾斜，会导致弹簧压缩时受力不均，一侧摩擦大一侧间隙大，不仅会加快弹簧的磨损，还会导致预紧力方向偏移，影响压紧效果。
