双腔分隔式工业框架储放箱体结构

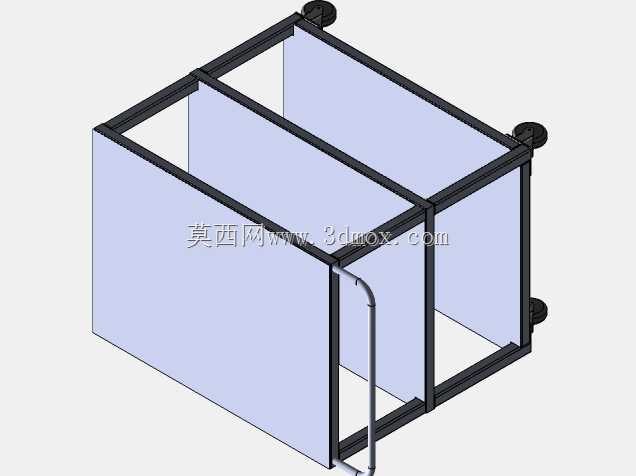

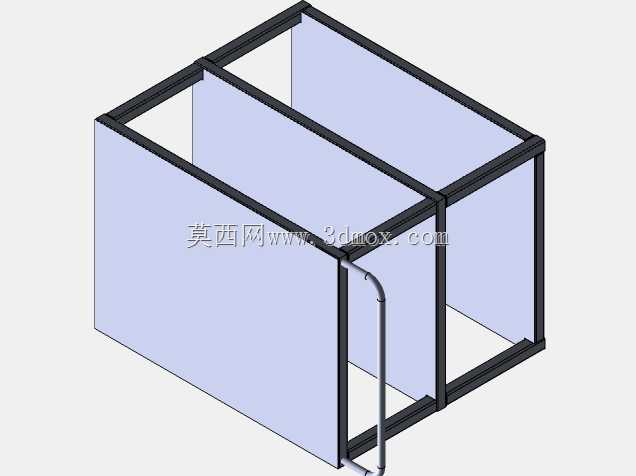

　　该双腔分隔式框架储放结构，主要面向车间工位物料暂存、工序间工件周转、小型工业配件分类存放场景设计，在机加工车间装配工位、电子元器件分拣工段、实验室耗材分类存储区域都能适配使用。结构主体采用矩形型材拼焊形成外框架，框架边角做满焊处理后打磨平整，避免尖锐边角对操作人员造成剐蹭伤害，框架底部预留100mm的叉车举升间隙，可配合手动液压叉车完成整箱移位，也可在框架底部加装脚轮实现工位间的灵活推送。中间设置的竖向分隔板将内部容腔均匀分为两个独立空间，分隔板与框架采用内嵌式螺栓连接，无需焊接固定，后续可根据存放物料的尺寸需求，调整分隔板的安装位置，甚至拆除分隔板形成单腔大容积空间，适配不同规格物料的存放需求。

　　框架外侧的围护板采用薄金属板折弯成型，折弯边直接卡入框架预留的卡槽内，再用沉头螺钉从内侧锁紧，外表面无突出的紧固件，既保证了围护板的安装平整度，也避免外部突出件勾挂操作人员衣物或存放的物料。侧面预留的穿线弯管采用不锈钢材质弯制而成，管口做翻边钝化处理，当该结构用于存放带接线需求的检测元件、小型电控模块时，线缆可从弯管内穿出，避免线缆直接与框架金属边缘摩擦造成绝缘层破损，同时弯管的向下弯折角度可防止车间日常清扫的积水、灰尘从管口进入箱体内部。设计过程中优先考虑了结构的刚性冗余，框架型材的壁厚选型经过受力校核，当单腔均匀承载150kg物料时，框架整体挠度控制在0.5mm以内，不会出现框架变形导致围护板卡滞、分隔板移位的问题。

　　安装边界方面，整体外形的长宽高尺寸适配标准车间工位的摆放空间，宽度方向控制在800mm以内，可并排摆放在标准宽度的工作台下方，不额外占用车间通道空间，高度方向控制在1000mm，操作人员站立状态下可直接取放箱体内的物料，无需过度弯腰或登高操作。框架顶部的四个角预留了吊装孔位，当需要进行跨车间的长距离转运时，可直接安装吊环配合行车完成吊装转运，无需额外制作吊装工装。围护板与框架之间预留了2mm的密封胶条安装槽，若应用在有防尘、防少量溅水需求的场景，可在槽内嵌入橡胶密封胶条，提升箱体的防护等级，满足不同工况的使用要求。结构的连接节点全部采用可拆卸式设计，所有紧固件均选用标准件，后期维护更换配件时无需进行焊接、切割作业，

　　直接更换对应损坏的型材或板材即可，降低全生命周期的维护成本。在物料分类存放场景下，双腔结构可实现合格品与待检品的物理分隔，避免不同状态的物料混放造成生产质量问题，也可根据物料的类型、规格分腔存放，提升工位物料整理的效率，减少操作人员找料的辅助时间。框架表面采用喷塑处理，涂层厚度控制在60-80μm，具备基础的耐油污、耐弱酸弱碱腐蚀能力，适配机加工车间、装配车间常见的油污、切削液溅落的使用环境，日常清洁只需用湿抹布擦拭即可去除表面污渍，不会出现涂层脱落、生锈的问题。
