弯管式气流导流结构件三维设计

　　在流体输送与末端执行的配套结构设计中，这类弯转式导流结构件常出现在手持清洁设备、工位局部除尘装置、小型物料气力输送终端的气路布局里，核心作用是在有限的安装空间内完成气流方向的平滑转向，避免直角弯转带来的压损骤增、流道紊流引发的噪音与能耗上升问题。从实际使用场景来看，这类结构往往需要对接前端的平直吸入口与后端的负压发生段，同时要适配人手握持的操作弧度，不能出现突兀的棱角硌手，也不能因为弯转角度设计不合理导致吸入的杂物在弯道处卡滞。

　　设计过程中首先要敲定的是弯转的曲率半径，过小的曲率会让流道内壁的气流附面层分离，形成局部涡流，不仅会提升风阻，还容易让纤维类、轻质碎屑在涡流区堆积堵塞；过大的曲率则会拉长整体结构长度，挤占设备内部的其他元器件安装空间，同时让手持操作的重心过度外移，长时间使用容易产生疲劳。这次的结构采用了双段复合弯转的设计，靠近吸入口的前段弯转曲率稍大，用来承接平直进入的气流，让气流逐步改变流向，后段弯转曲率收紧，匹配后端管路的对接尺寸，两段弯转之间做了平滑的相切过渡，没有曲率突变的台阶，从流体仿真的角度来看，这种过渡能让整个弯段的壁面压力分布更均匀，不会出现局部低压区引发的啸叫。

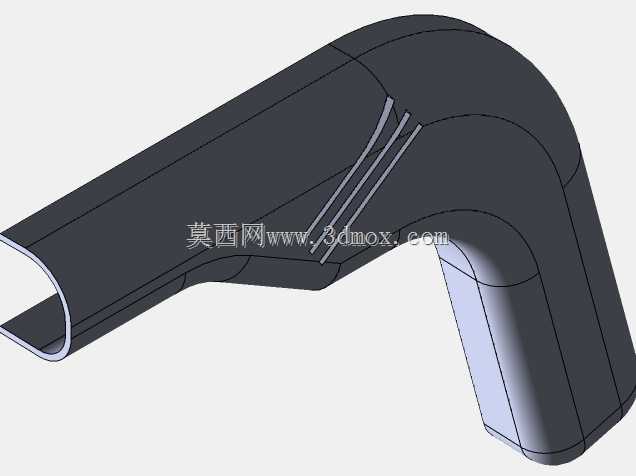

　　结构的壁厚选择参考了常用的薄壁注塑或钣金折弯工艺的成型极限，整体壁厚保持均匀，避免成型过程中出现缩痕、应力集中的问题，在弯转的外侧壁面设置了三条平行的加强筋，筋条的高度不超过壁厚的两倍，既能够提升弯段的结构刚性，避免负压工况下结构被吸瘪变形，又不会在筋条背面形成明显的缩印影响外观。吸入口端做了内卷边处理，一方面是去除锐边避免操作时划伤，另一方面卷边形成的环形加强结构能让吸入口的抗挤压能力提升，即使不小心磕碰也不容易出现卷边变形影响吸入效率。

　　安装边界方面，结构的上端对接段采用了等径的圆柱配合面，配合公差选在间隙配合的区间，方便装配时快速插接，配合面的长度预留了足够的密封安装空间，可以加装O型密封圈避免负压泄漏；下端的吸入口做了扁形过渡，相比圆形吸口，扁形结构在贴合平面清洁时的覆盖宽度更大，能够提升单次清扫的覆盖面积，扁口的边缘做了小角度的倒角，让吸口和待清洁表面之间保持合理的进气间隙，避免完全贴死导致负压负载过大烧坏动力部件。

　　从实际装配的适配性来看，整个结构的外轮廓没有突出的安装耳或者突兀的结构，外表面全部做了顺滑的曲面过渡，作为手持部位的外侧曲面按照人体工学的握持弧度做了微调，握持区域的截面周长适配成年人手掌握持的舒适范围，不会出现过粗握不住或者过窄硌手的问题。结构内部的流道全程做了顺滑打磨的余量预留，建模时就避免了内部出现台阶、倒扣等容易挂住杂物的结构，即使吸入较长的纤维、毛发类杂物，也能顺着气流顺利通过弯段进入后端的尘仓，不会在弯道处缠绕堆积。

　　在结构强度校核层面，针对弯段最容易出现应力集中的内侧弯转处，做了局部的壁厚加厚处理，加厚区域和周边壁厚做了渐变过渡，不会因为壁厚突变产生成型缺陷，按照日常使用中可能出现的1.5倍额定负压载荷计算，该位置的变形量控制在允许范围内，不会出现触碰到内部其他结构或者产生明显形变异响的问题。同时整个结构的材料选型适配常用的ABS或者PP注塑工艺，建模时的拔模角度统一按照1.5度设置，所有的筋条、配合面都遵循拔模方向一致的原则，不需要做复杂的抽芯结构就能顺利开模量产，能够有效控制后续的生产制造成本。
